Система выпуска отработавших газов - Дизельный двигатель TD4 2.2L -

Смазочные материалы, эксплуатационные жидкости, герметики и клеи

Позиция

Спецификации

Снятие подогреваемого кислородного
датчика (H02S)*

WD40 или аналогичный состав

Резьба кислородного датчика (H02S)

Нанесите на резьбовую часть датчика необходимое количество термостойкого состава,
предотвращающего заедание

* Нанесите на поверхность вокруг резьбовой части датчика перед его снятием

Общая спецификация

Позиция

Спецификации

Каталитические
нейтрализаторы:
тип/расположение

Окисляющий каталитический нейтрализатор устанавливается в передней секции системы выпуска

Выпускной коллектор:
местоположение

Узел коллектора устанавливается на головке блока цилиндров.

Система выпуска
отработавших газов

Выпускная система из нержавеющей стали состоит из трех отдельных узлов. В передней секции встроен
каталитический нейтрализатор, противосажевый фильтр (DPF), в задней: задняя часть глушителя.

Моменты затяжки

Описание

Nm

lb-ft

lb-in

DPF к зажиму средней секции

55

41

-

Каталитический нейтрализатор к DPF

24

18

-

Крепление каталитического нейтрализатора к корпусу турбокомпрессора

10

7

-

Угловая секция выпускного коллектора к охладителю EGR

25

18

-

Болты теплозащитного экрана выпускного коллектора

10

7

-

Гайки теплозащитного экрана выпускного коллектора

10

7

-

Гайки крепления выпускного коллектора

24

18

-

Шпильки крепления выпускного коллектора

7

5

-

Опорные кронштейны системы выпуска к подрамнику / полу

24

18

-

Подогреваемый кислородный датчик (H02S)++

47

35

-

Датчик температуры DPF

35

26

-

Датчик дифференциального давления DPF

6

4

-

+ Нанесите на резьбу смазку, предотвращающую заедание: см. раздел «Смазочные материалы»

9

8

7

6

5

4

3

2

1

Поз.

Система выпуска отработавших газов - Дизельный двигатель TD4 2.2L - Система выпуска
отработавших газов AWD  - Расположение компонентов

Описание и принцип действия

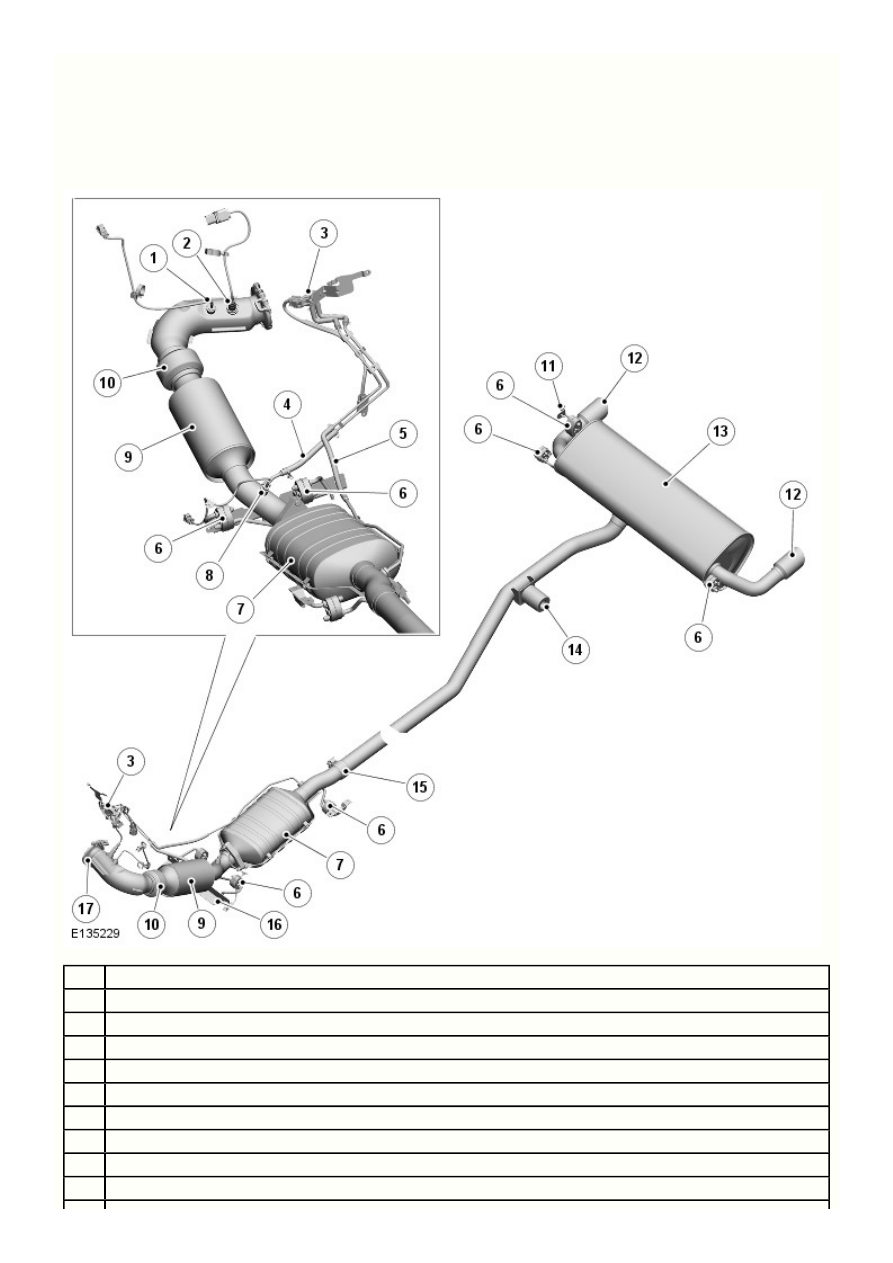

РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ: АВТОМОБИЛИ С ПРОТИВОСАЖЕВЫМ ФИЛЬТРОМ

Наименование

Датчик температуры

Подогреваемый кислородный датчик (HO2S)

Датчик перепада давления

Трубка датчика высокого давления

Трубка датчика низкого давления

Резиновые опоры (6 шт.)

Противосажевый фильтр (DPF)

Датчик температуры

Каталитический нейтрализатор отработавших газов

6

5

4

3

2

1

Поз.

17

16

15

14

13

12

11

10

Эластичная муфта

Подвесной кронштейн системы выпуска

Облицовочная насадка выхлопной трубы (показан вариант SD4 190PS)

Задний глушитель

Демпфер

Зажим

Подвесной кронштейн системы выпуска

V-образный зажим: монтажный фланец на турбокомпрессоре

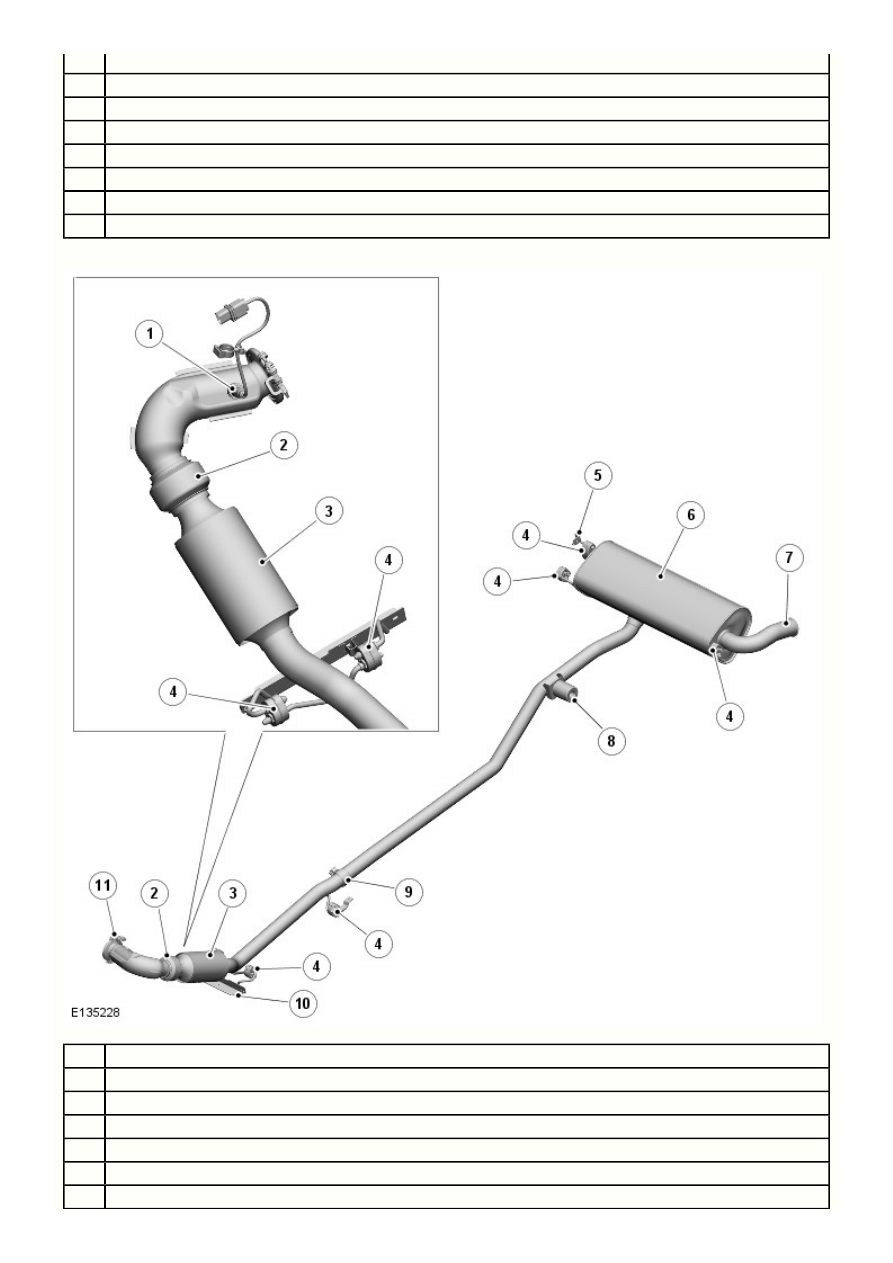

РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ: АВТОМОБИЛИ БЕЗ ПРОТИВОСАЖЕВОГО ФИЛЬТРА

Наименование

HO2S

Эластичная муфта

Каталитический нейтрализатор отработавших газов

Резиновые опоры (6 шт.)

Подвесной кронштейн системы выпуска

Задний глушитель
