Системы с приводом на четыре колеса - Системы с приводом на четыре колеса   -

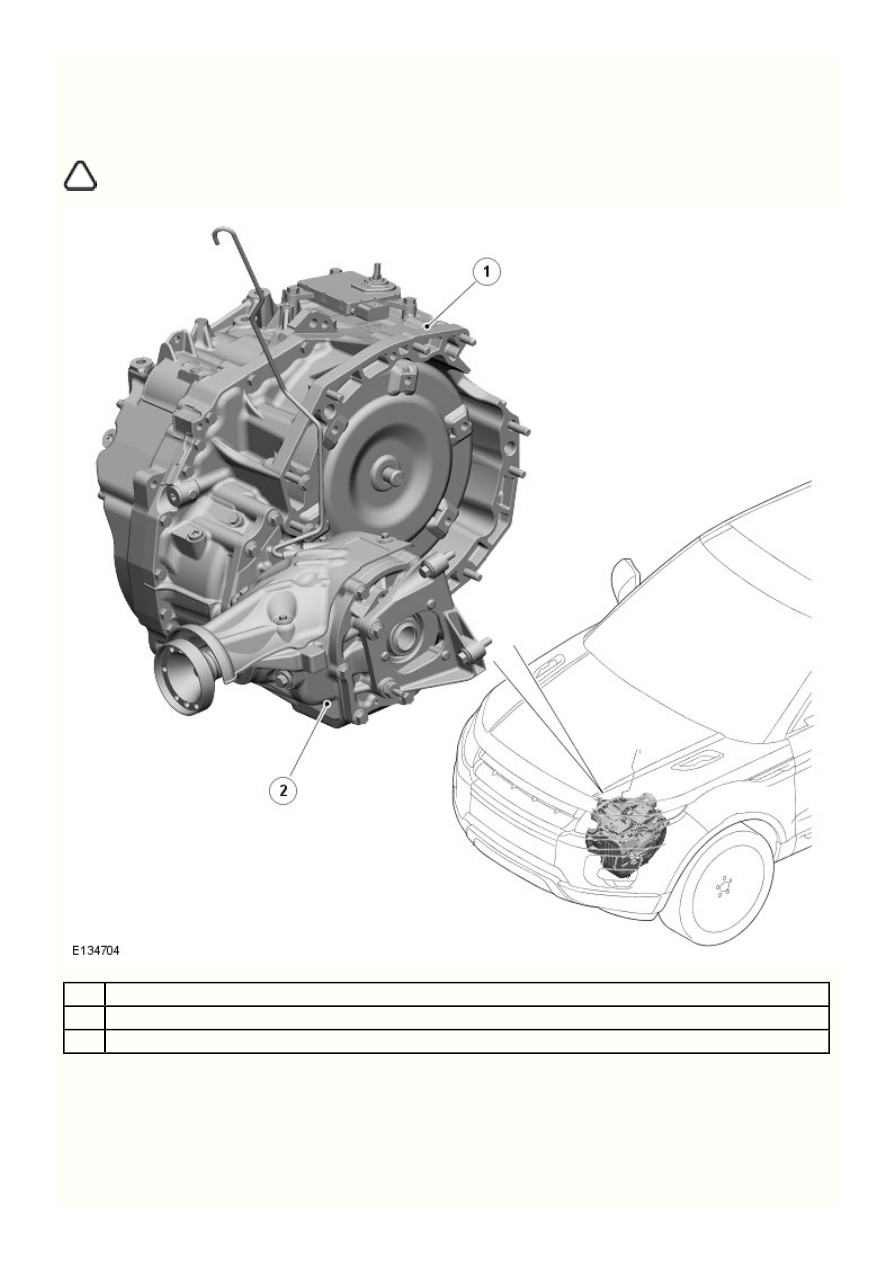

Расположение компонентов

Описание и принцип действия

ПРИМЕЧАНИЕ: На рисунке показана автоматическая коробка передач. Механическая коробка передач выглядит аналогично.



Наименование

Коробка передач

Раздаточная коробка

Системы с приводом на четыре колеса - Системы с приводом на четыре колеса   - Обзор

Описание и принцип действия

КРАТКИЕ СВЕДЕНИЯ

Раздаточная коробка установлена в задней части двигателя и прикреплена непосредственно к корпусу коробки передач. Раздаточная
коробка крепится к блоку цилиндров двигателя с помощью установленного на ней кронштейна.

Для бензинового и дизельного двигателей используются две абсолютно разные раздаточные коробки, которые не являются
взаимозаменяемыми. Корпусы коробок и расположение выходного отверстия сапуна отличаются в бензиновых и дизельных
модификациях, что вызвано требованиями к установке блока цилиндров, однако внутренние компоненты обеих коробок идентичны.

Коробка передает крутящий момент от коробки передач и распределяет его на задние колеса через приводной вал к задней активной
муфте и дифференциалу. Крутящий момент на передние полуоси передается дифференциалом коробки передач, а не раздаточной
коробкой. В коробке имеется встроенная система предварительного натяга. Это позволяет выполнить сервисную замену сальника
шестерни выходного вала, не нарушая предварительного натяга подшипника.

Раздаточная коробка имеет следующие характеристики:

максимальный крутящий момент 1500 Нм;
КПД на ведущий вал: 2,58:1;
заполняется маслом на весь срок эксплуатации;
удаленная вентиляционная трубка.

Системы с приводом на четыре колеса - Системы с приводом на четыре колеса   - Работа
системы и описание ее составных частей

Описание и принцип действия

Работа системы

ПРИНЦИП ДЕЙСТВИЯ

Раздаточная коробка имеет непосредственный привод от дифференциала коробки передач через полый вал, сквозь который проходит

 полуось.

 полуось вращается непосредственно дифференциалом коробки передач. Коробка передает

RH (правый)

LH (левый)

крутящий момент от дифференциала коробки передач на приводной вал и задний дифференциал. На передние полуоси нет привода
от раздаточной коробки.

Крутящий момент от дифференциала коробки передач передается на коронную шестерню, которая вращает ведущую шестерню.
Крутящий момент передается от ведущей шестерни на ведущий вал и задний дифференциал через приводной фланец,
прикрепленный к валу ведущей шестерни.

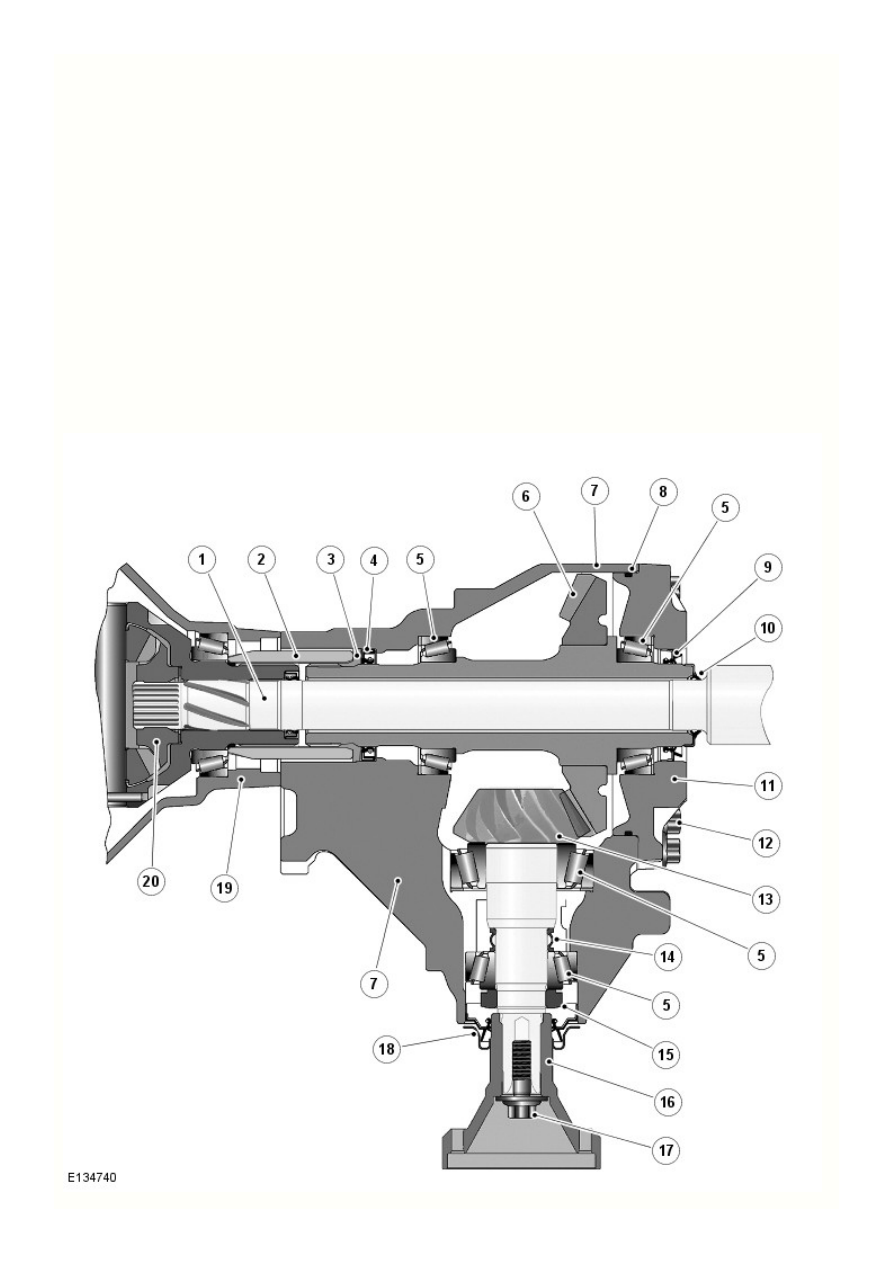

Наименование элемента

ОПИСАНИЕ

20

19

18

17

16

15

14

13

12

11

10

9

8

7

6

5

4

3

2

1

Поз.

Наименование

Правая полуось

Кольцо

Призматическое уплотнение

Сальник

Конические роликовые подшипники (4 шт.)

Коронная ведущая шестерня

Крышка

Уплотнительное кольцо

Масляное уплотнение с тремя кромками

Сальник

Корпус

Болты

Ведущая шестерня

Деформируемая дистанционная втулка

Гайка предварительного натяга

Приводной фланец

Болт крышки с фланцем

Масляное уплотнение и маслосъемное кольцо

Корпус коробки передач

Дифференциал коробки передач

Раздаточная коробка (показана модификация для бензинового двигателя)
