5.

4.

3.

2.

1.

Механическая коробка передач/ коробка передач в блоке с ведущим мостом - Вилка
селектора 5-й/6-й передачи

Снятие и установка

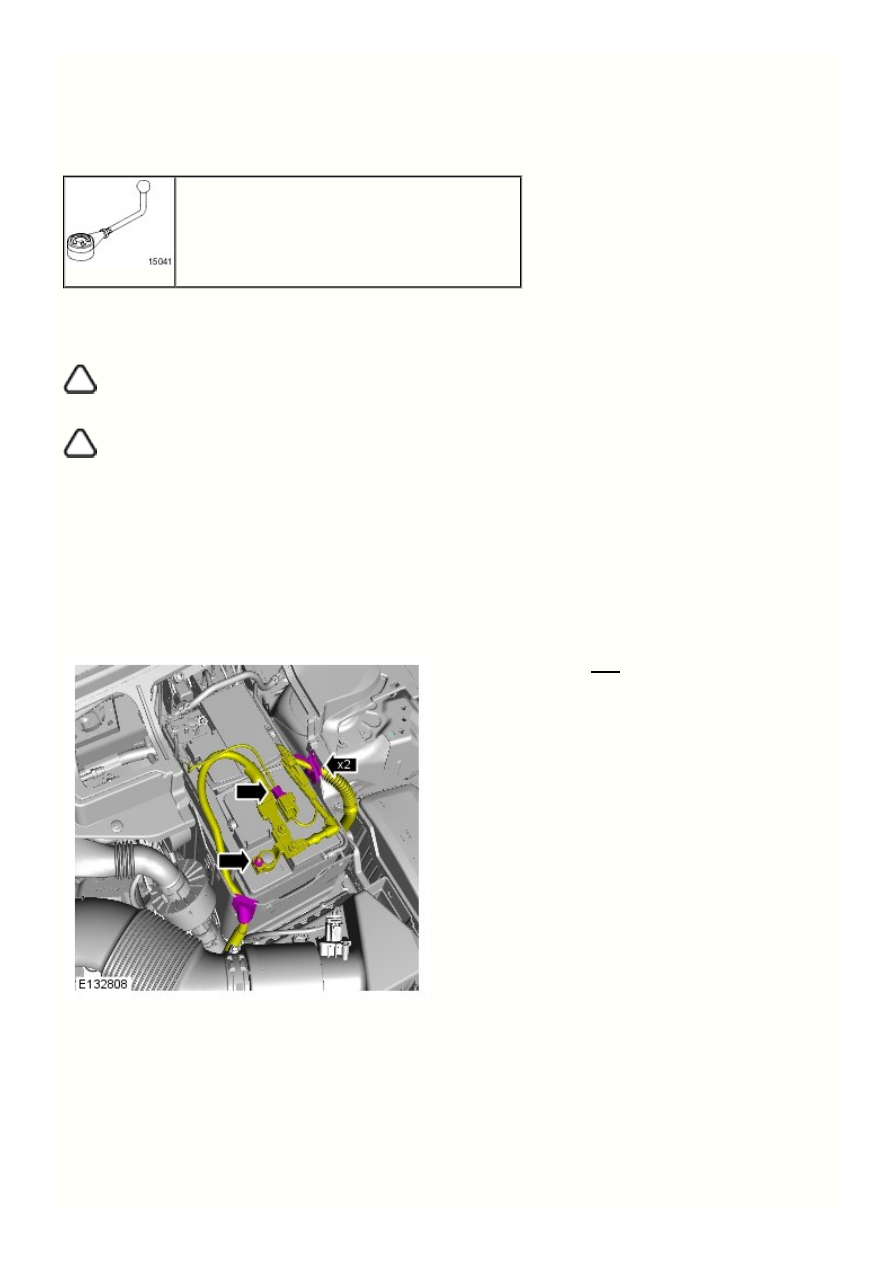

Специальный инструмент(ы)

205-067
Приспособление для обеспечения предварительного натяга

Снятие

Примечания:

Иллюстрации могут отличаться в некоторых деталях, однако принципиальные моменты полностью соответствуют



действительности.

Для наглядности коробка передач показана в снятом состоянии.



Обратитесь к процедуре: Specifications (414-01, Спецификации).

Обратитесь к процедуре: Engine Cover - TD4 2.2L Diesel (501-05, Снятие

и установка).

Обратитесь к процедуре: Air Cleaner (303-12, Снятие и установка).



Момент затяжки:

5 Nm

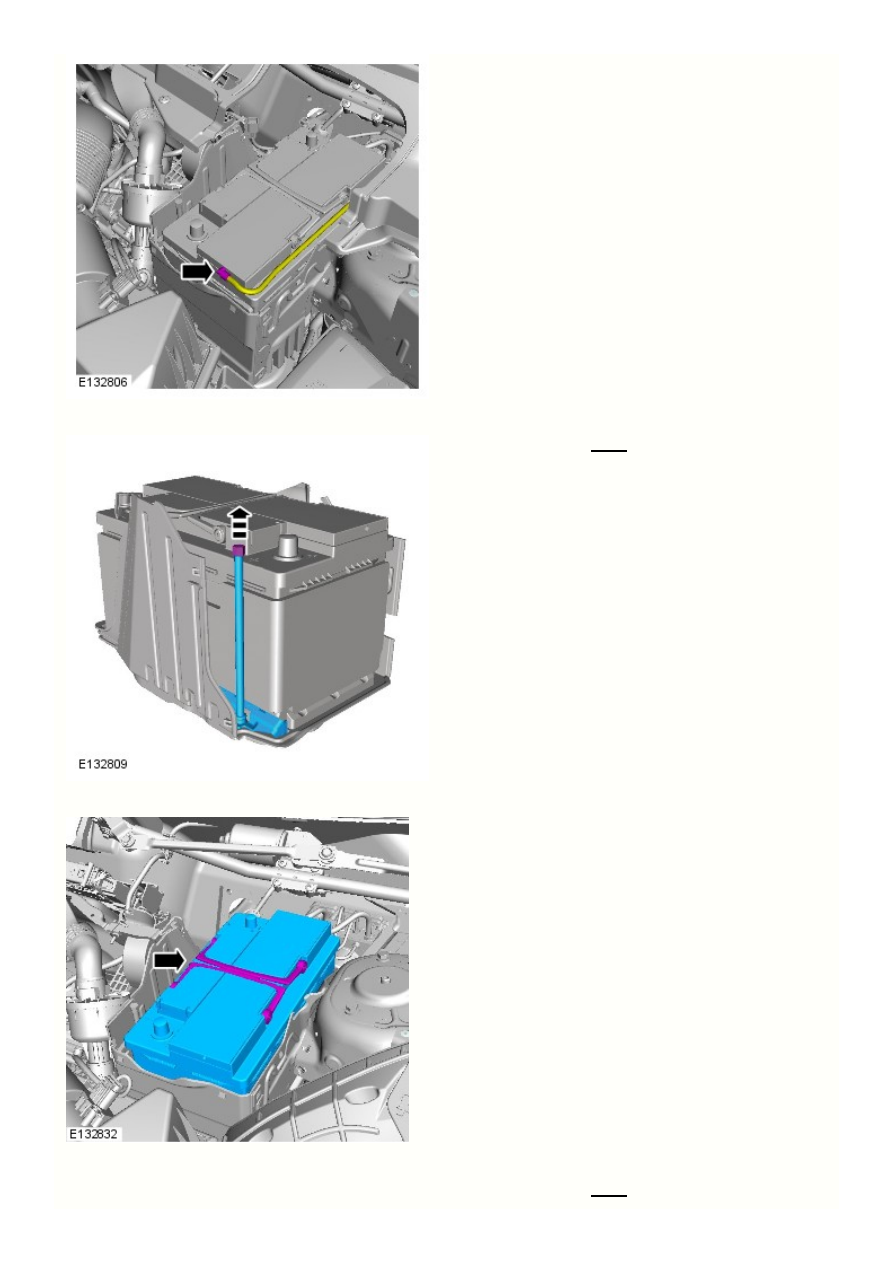

8.

7.

6.



Момент затяжки:

12 Nm



Момент затяжки:

10 Nm

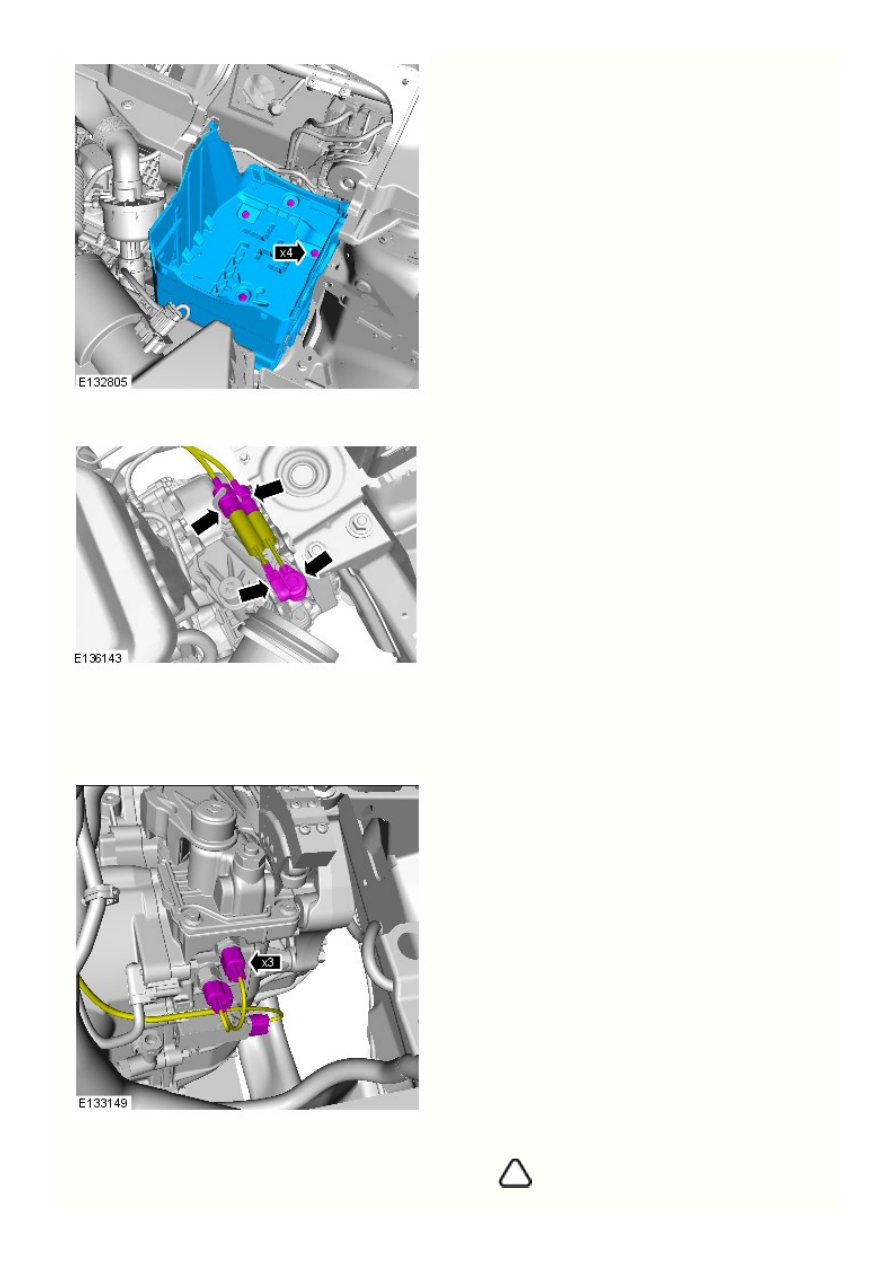

12.

11.

10.

9. Отсоедините тросы селектора переключения передач.

Обратитесь к процедуре: Transmission Draining and Filling (308-03,

Общие процедуры).

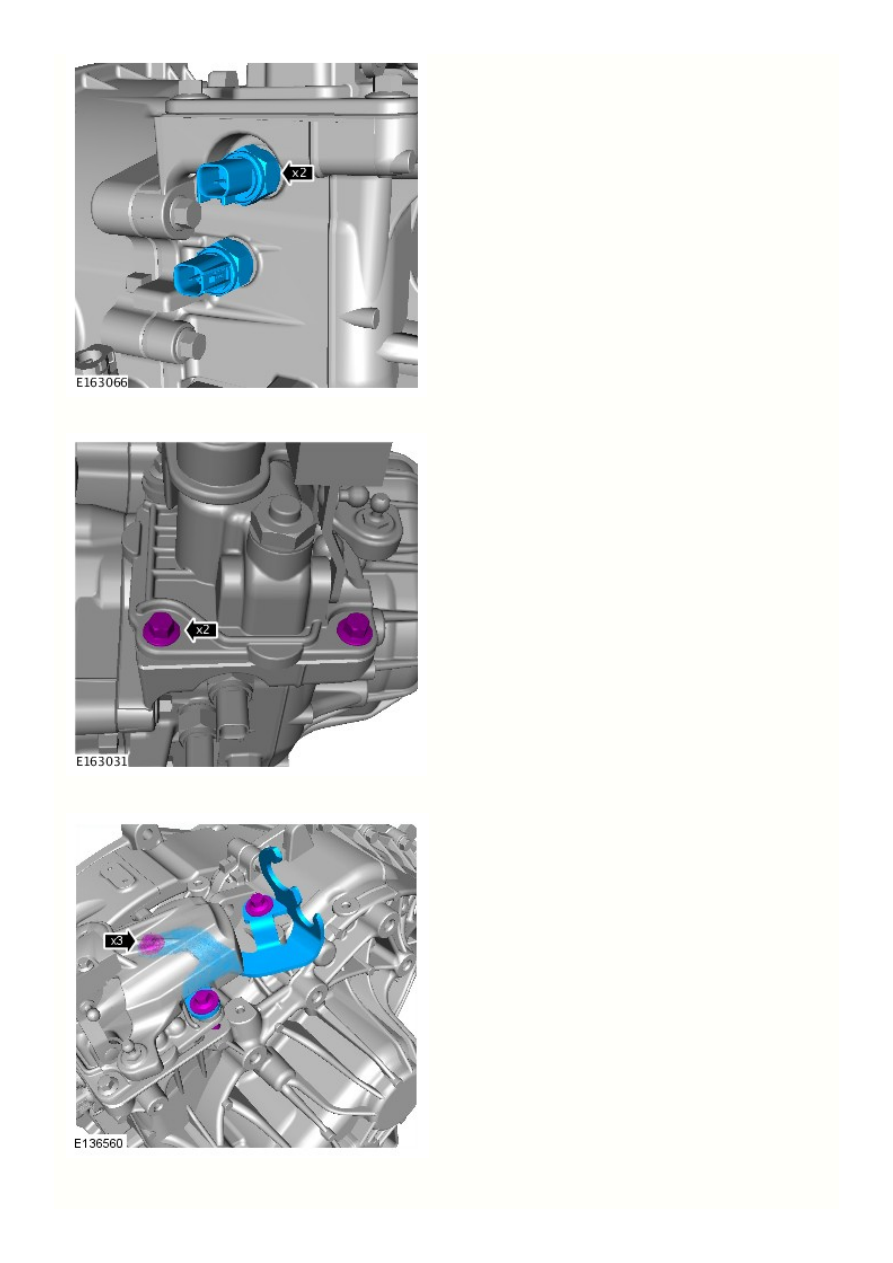

ПРИМЕЧАНИЕ: Отметьте установочное положение



элементов.

14.

13.
