Этап 2:

Этап 1:

14.

13.

12.

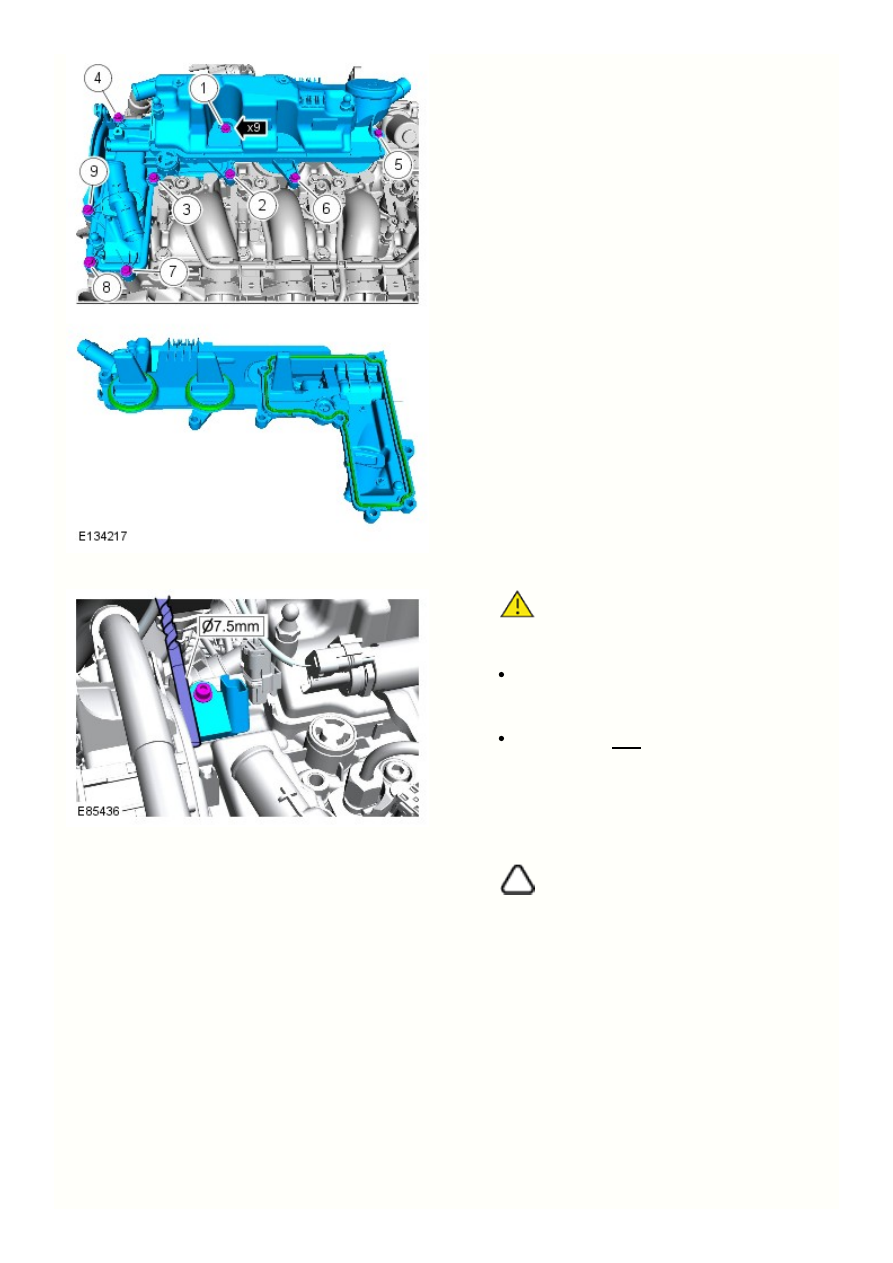

ПРЕДОСТЕРЕЖЕНИЕ: Очистите сопрягаемые



поверхности от инородных материалов.

Примечания:

Установите новые уплотнения.



Затяните болты в указанной последовательности.





Момент затяжки:



5 Nm
9 Nm

16.

15.

ПРЕДОСТЕРЕЖЕНИЕ: Неправильная установка



датчика положения распределительного вала (CMP) может
привести к повреждению двигателя.

Для обеспечения правильного позиционирования
датчика CMP вставьте сверло диаметром 7,5 мм
между клапанной крышкой и датчиком CMP, как
показано на рисунке.



Момент затяжки:

6 Nm

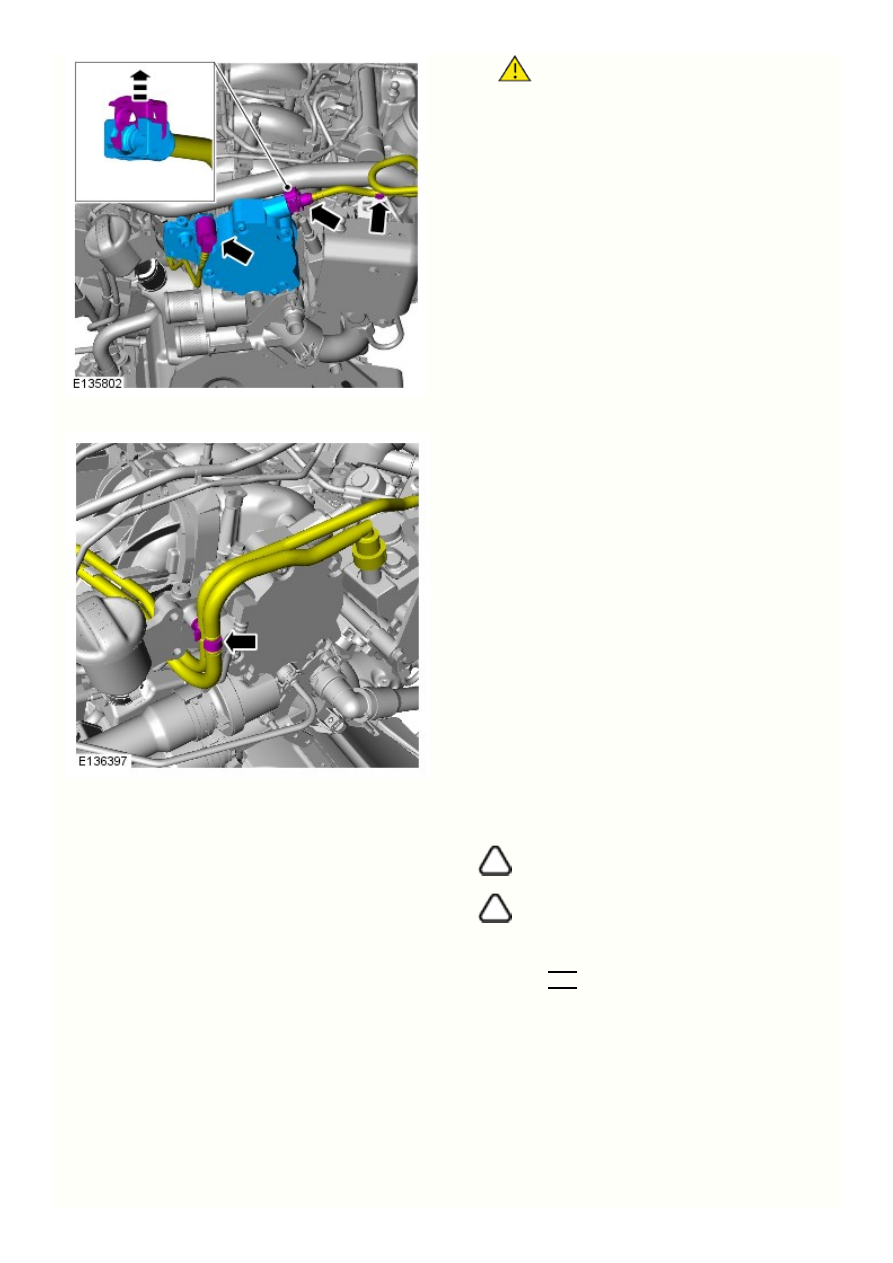

ПРИМЕЧАНИЕ: Установите новые фиксаторы.



18.

17.

ПРИМЕЧАНИЕ: Установите новый фиксатор.



Подсоедините и закрепите трубопровод сапуна двигателя.

25.

24.

23.

22.

21.

20.

19. Обратитесь к процедуре: Exhaust Gas Recirculation (EGR) Cooler (303-08
Engine Emission Control - TD4 2.2L Diesel, Снятие и установка).

Обратитесь к процедуре: Intake Manifold (303-01 Engine - TD4 2.2L

Diesel, Снятие и установка).

Обратитесь к процедуре: Fuel Injector (303-04 Fuel Charging and Controls

- TD4 2.2L Diesel, Снятие и установка).

Обратитесь к процедуре: Fuel Rail (303-04 Fuel Charging and Controls -

TD4 2.2L Diesel, Снятие и установка).

Обратитесь к процедуре: Camshaft Seal (303-01 Engine - TD4 2.2L

Diesel, Снятие и установка).

Обратитесь к процедуре: Air Cleaner (303-12 Intake Air Distribution and

Filtering - GTDi 2.0L Petrol/GTDi 2.0L Petrol - SULEV, Снятие и установка).

Подсоедините провод "массы" аккумуляторной батареи.

Обратитесь к процедуре: Specifications (414-01, Спецификации).
