Двигатель - Дизельный двигатель TD4 2.2L - Крышка привода газораспределительного
механизма

Снятие и установка

Снятие

ПРИМЕЧАНИЕ: Шаги, описанные в этой процедуре, могут входить в процедуру установки.



Отсоедините провод массы от аккумуляторной батареи.

Обратитесь к процедуре: Specifications (414-01, Спецификации).

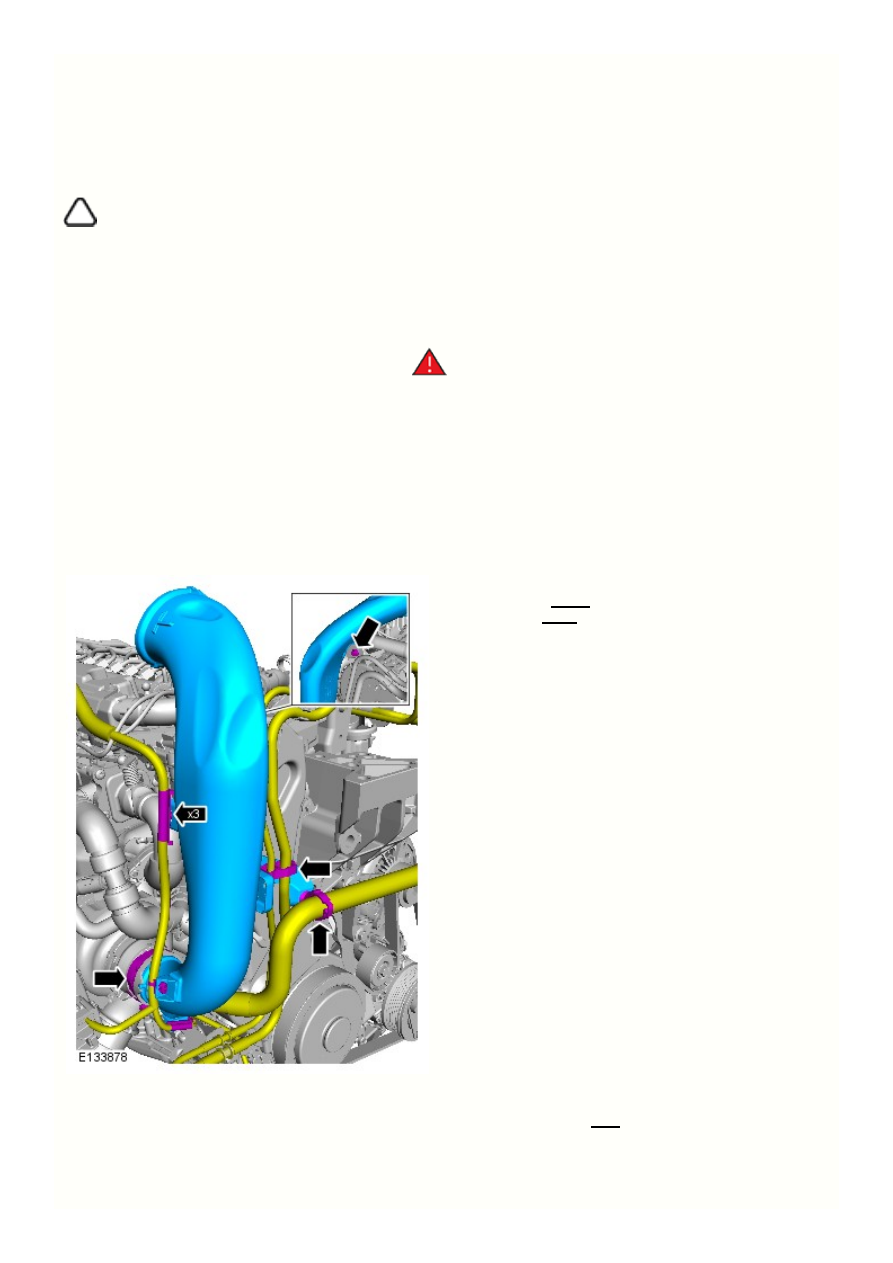

ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль осевые



подпорки.

Приподнимите и подоприте автомобиль.

Обратитесь к процедуре: Crankshaft Position (CKP) Sensor Ring (303-14,

Снятие и установка).

Обратитесь к процедуре: Engine Cover (501-05, Снятие и установка).

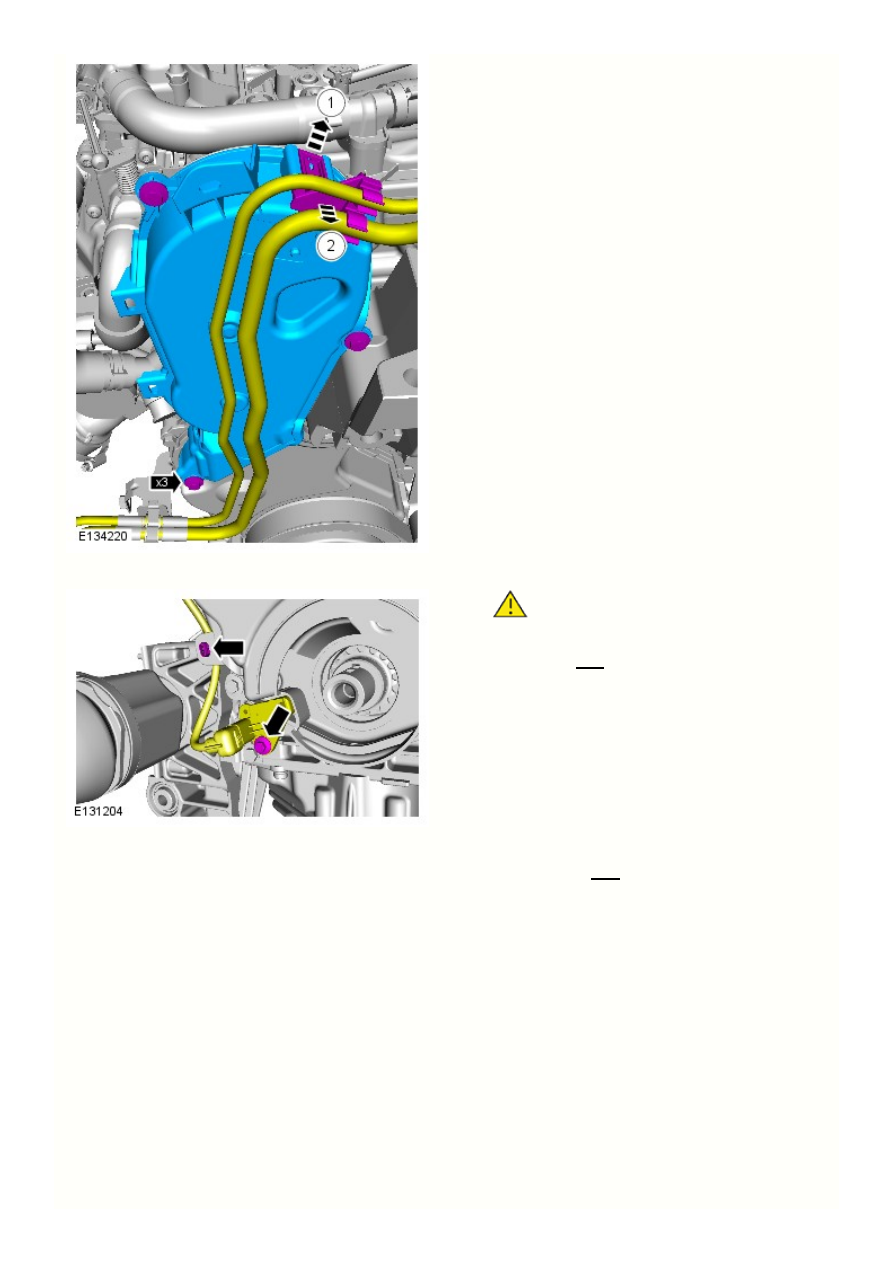

Момент затяжки:

Зажим  3,2 Nm
Болт  10 Nm



Момент затяжки:

5 Nm

8.

7.

ПРЕДОСТЕРЕЖЕНИЕ: Убедитесь в том, что жгуты



проводов размещены правильно.

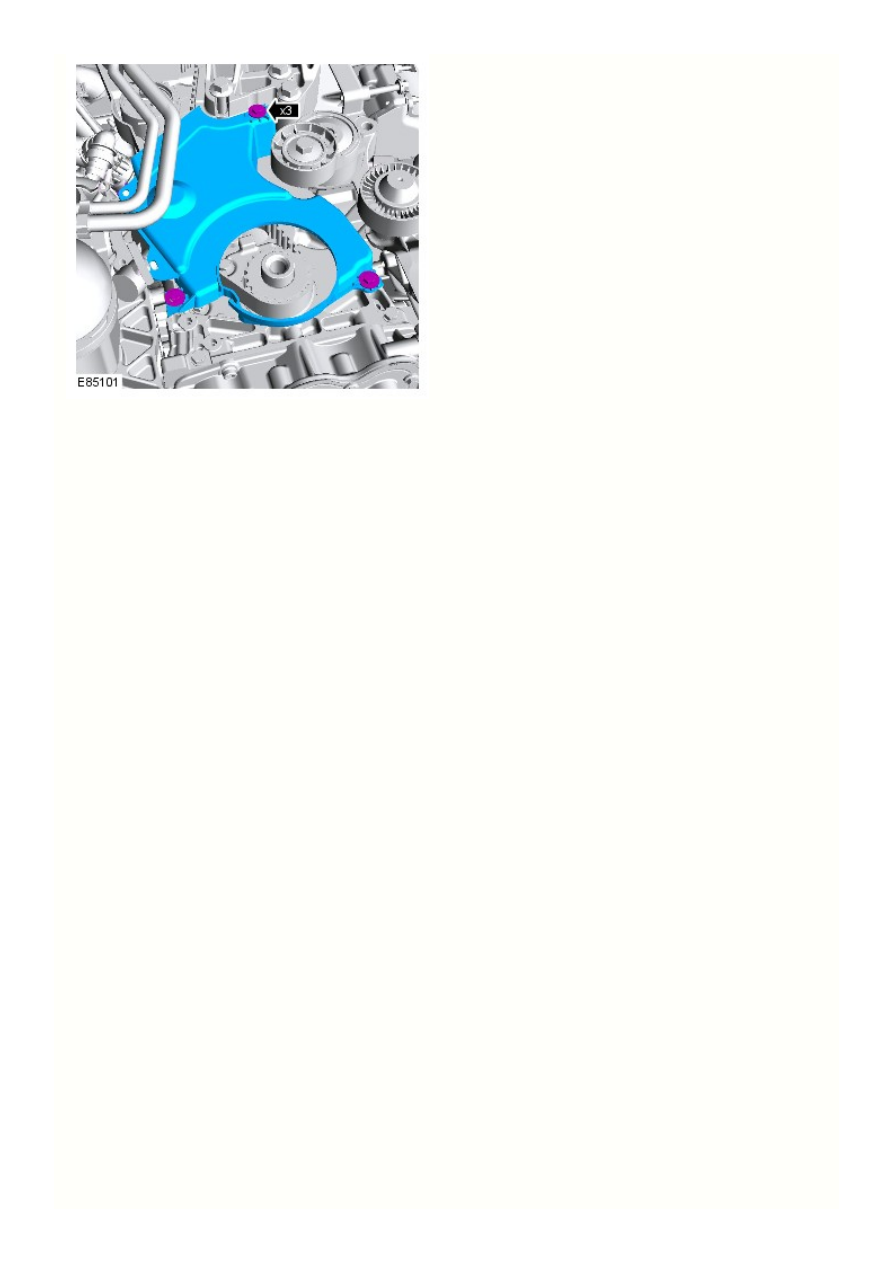

Момент затяжки:

8 Nm



Момент затяжки:

5 Nm

1.

Установка

Установите элементы, выполнив действия в последовательности,

обратной порядку разборки.

10

9

8

7

6

5

4

3

2

1

Поз.

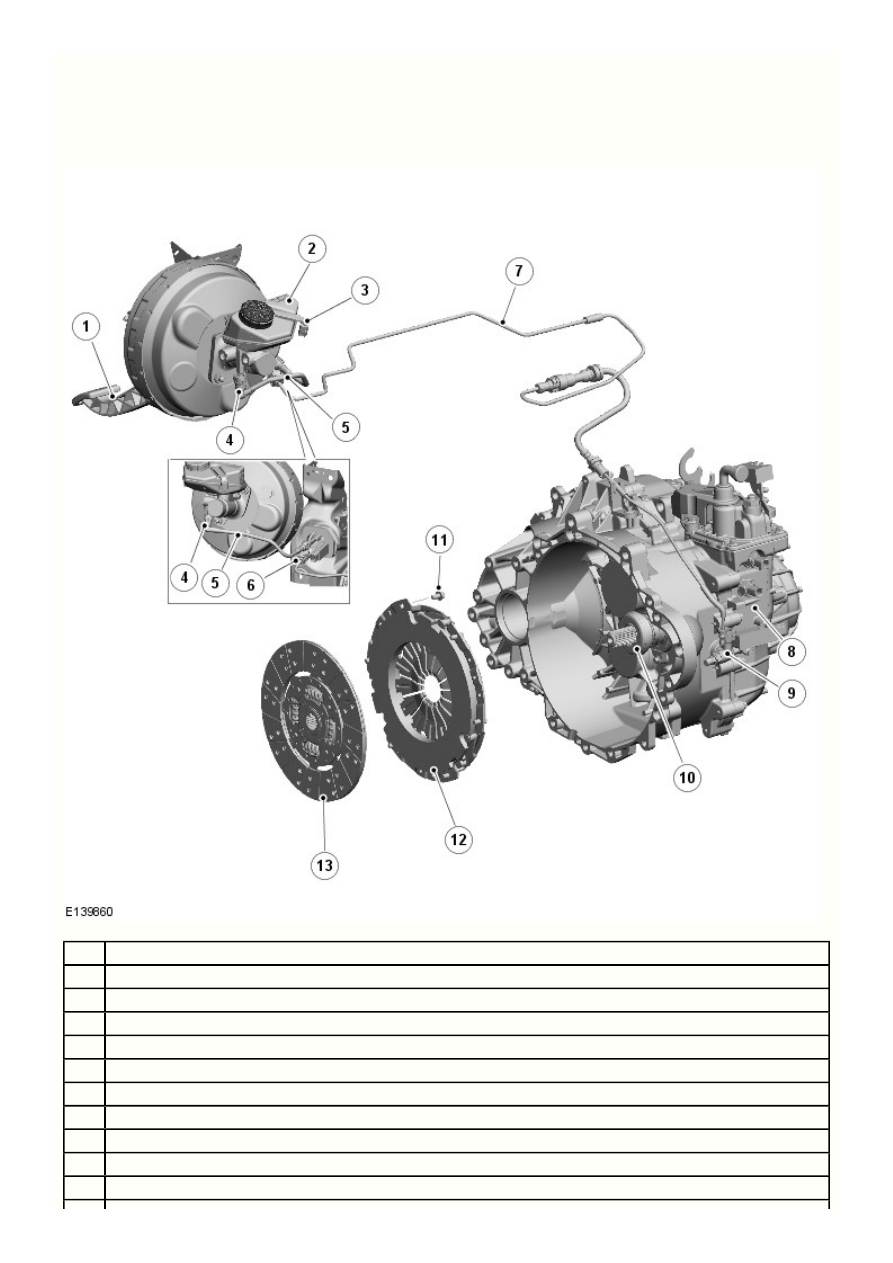

Сцепление - Сцепление переднеприводной  - Расположение компонентов

Описание и принцип действия

РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ

Наименование

Педаль сцепления

Бачок системы тормозов/сцепления

Разъем датчика уровня жидкости

Соединитель шланга низкого давления

Шланг низкого давления

Главный цилиндр

Магистраль сцепления высокого давления

Коробка передач

Выпускной штуцер сцепления

Вспомогательный цилиндр и подшипник выключения сцепления
