Range Rover Evoque. Руководство - часть 418

3.

2.

1.

Механическая коробка передач/ коробка передач в блоке с ведущим мостом и сцепление
- Общая информация - Удаление воздуха из системы сцепления

Общие процедуры

ПРИМЕЧАНИЕ: Иллюстрации могут отличаться в некоторых деталях, однако принципиальные моменты полностью



соответствуют действительности.

Для всех автомобилей

Проверьте надежность всех соединений магистрали сцепления и

убедитесь в отсутствии признаков утечки.

Автомобили с левосторонним рулевым управлением

Автомобили с правосторонним рулевым управлением

Для всех автомобилей

8.

7.

6.

5.

4.

ПРИМЕЧАНИЕ: На рисунке показан автомобиль с



правосторонним рулевым управлением, автомобиль с
левосторонним рулевым управлением выглядит аналогично.

Снимите крышку с бачка гидропривода тормозов.
Долейте в бачок тормозную жидкость до
максимальной отметки.

Обратитесь к процедуре: Air Cleaner (303-12, Снятие и установка).

Присоедините трубку для удаления воздуха к штуцеру для

прокачки и погрузите другой конец трубки в емкость с
небольшим количеством предусмотренной тормозной
жидкости.

Ослабьте штуцер для прокачки на два полных оборота.

ПРЕДОСТЕРЕЖЕНИЕ: Во время прокачки бачок гидропривода



тормозов должен постоянно оставаться заполненным новой чистой
тормозной жидкостью.

Равномерно нажмите педаль сцепления до конца. Закрутите штуцер для
прокачки, удерживая педаль нажатой. Когда штуцер для прокачки будет
полностью закручен, полностью отпустите педаль сцепления. Повторяйте

12.

11.

10.

9.

эту процедуру, пока в емкость для удаления воздуха не пойдет чистая
жидкость, не содержащая воздуха.

ПРЕДОСТЕРЕЖЕНИЕ: После удаления воздуха наденьте



колпачок на штуцер для прокачки. Это защитит штуцер для прокачки от
коррозии.

При полностью выжатой педали сцепления затяните штуцер для прокачки.



Момент затяжки:

10 Nm

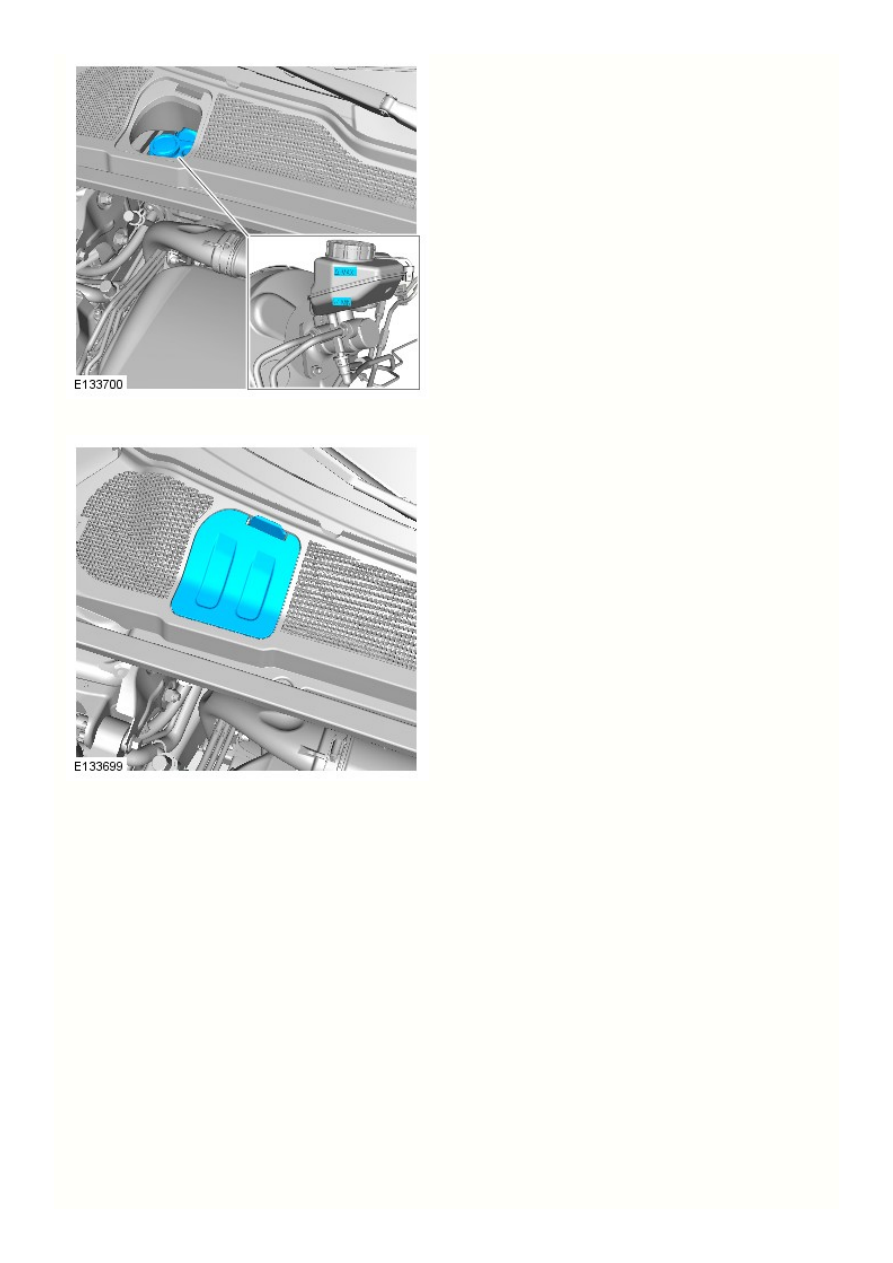

Автомобили с левосторонним рулевым управлением



Долейте в бачок тормозную жидкость до
максимальной отметки.
Установите крышку на бачок гидропривода тормозов.

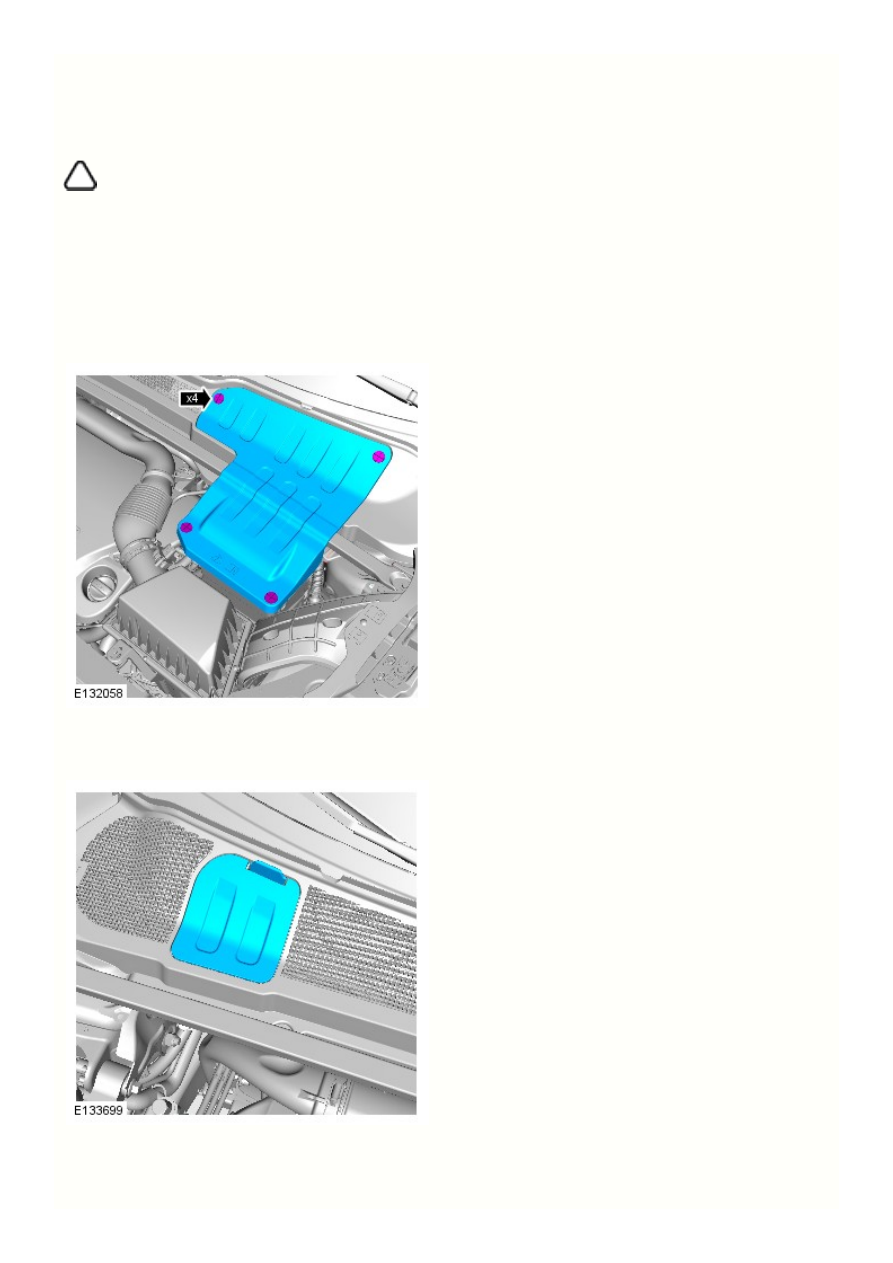

Установите съемную панель бачка.

Автомобили с правосторонним рулевым управлением



Долейте в бачок тормозную жидкость до
максимальной отметки.
Установите крышку на бачок гидропривода тормозов.

15.

14.

13. Установите съемную панель бачка.

Для всех автомобилей

Нажмите педаль сцепления и убедитесь в отсутствии утечек.

Обратитесь к процедуре: Air Cleaner (303-12, Снятие и установка).
