Range Rover Evoque. Руководство - часть 417

4.

3.

2.

1.

Наружные органы управления автоматической коробкой передач/ коробкой передач в
блоке с ведущим мостом - В комплектацию автомобиля входит: 6-ступенчатая
автоматическая коробка передач AWF21 - Рычаг аварийного вывода из положения
парковки

Снятие и установка

Снятие

ПРЕДУПРЕЖДЕНИЕ: Перед выполнением описанной ниже операции подставьте под колеса колодки и убедитесь в том, что в



автомобиле и рядом с ним никого нет.

Примечания:

Операция выполняется при отключенном электропитании автомобиля.



Шаги, описанные в этой процедуре, могут входить в процедуру установки.



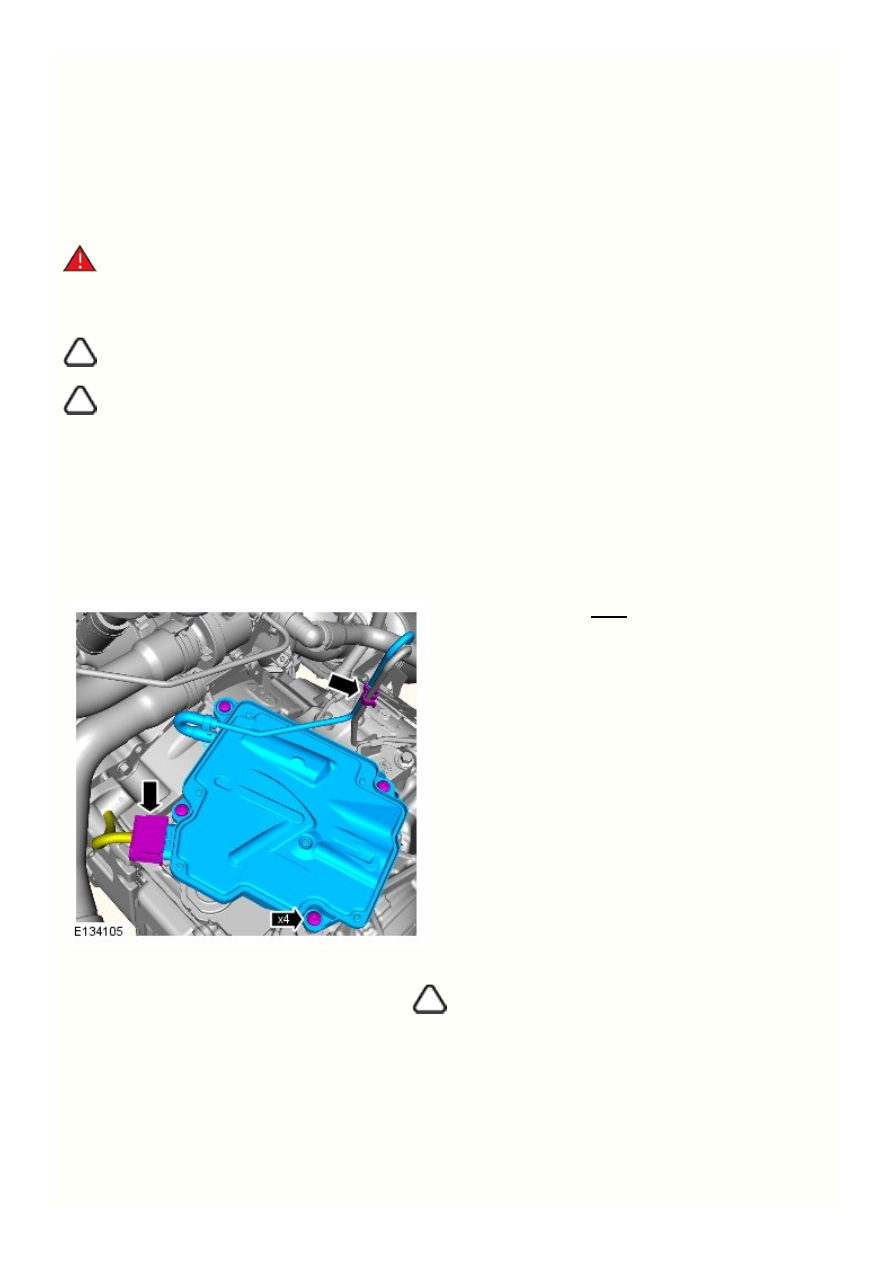

Отсоедините провод массы от аккумуляторной батареи.

Обратитесь к процедуре: Specifications (414-01, Спецификации).

Обратитесь к процедуре: Air Cleaner (303-12, Снятие и установка).

Обратитесь к процедуре: Air Cleaner (303-12B, Снятие и установка).



Момент затяжки:

10 Nm

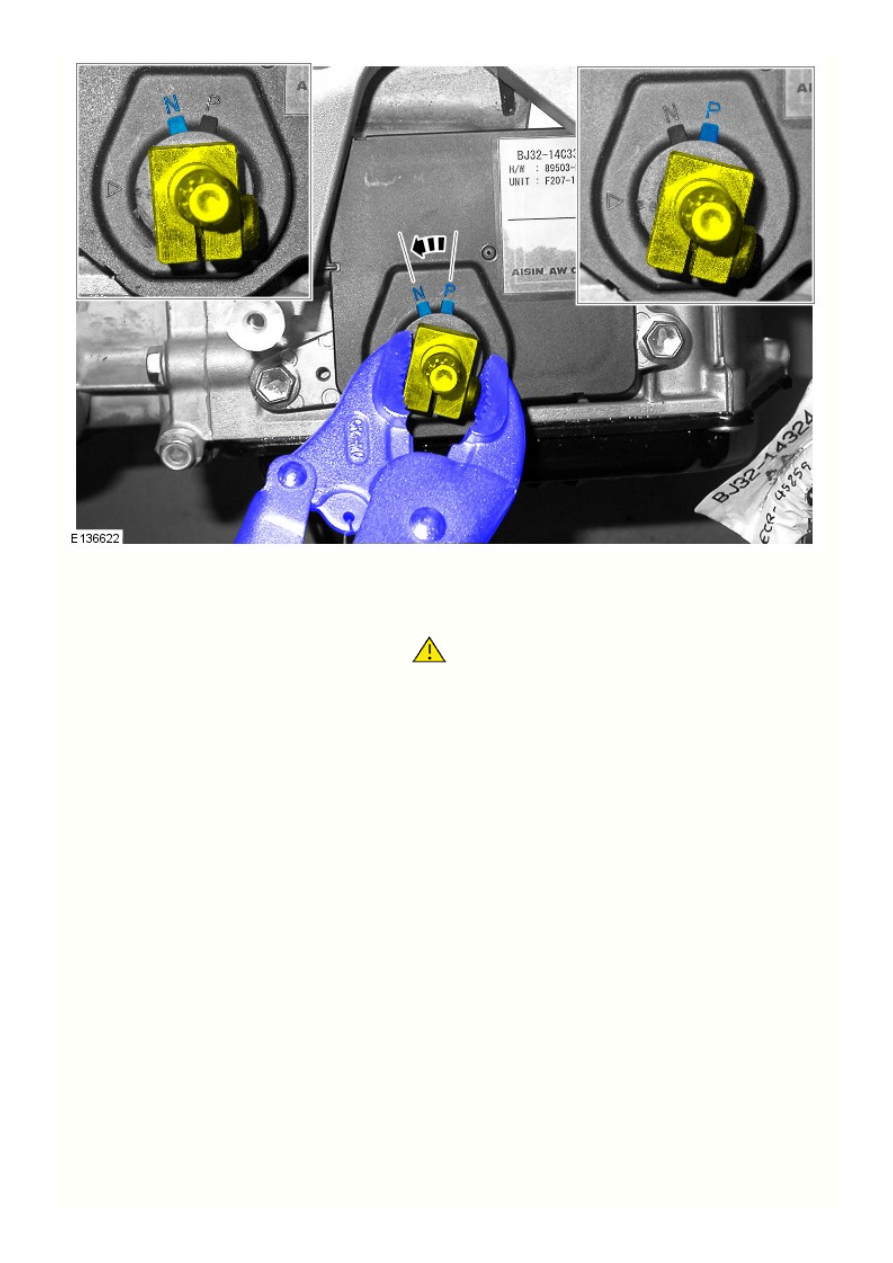

ПРИМЕЧАНИЕ: Убедитесь, что выбрано второе положение против



часовой стрелки.

2.

1.

Установка

ПРЕДОСТЕРЕЖЕНИЕ: Убедитесь, что селектор коробки передач



возвращен в стояночное положение.

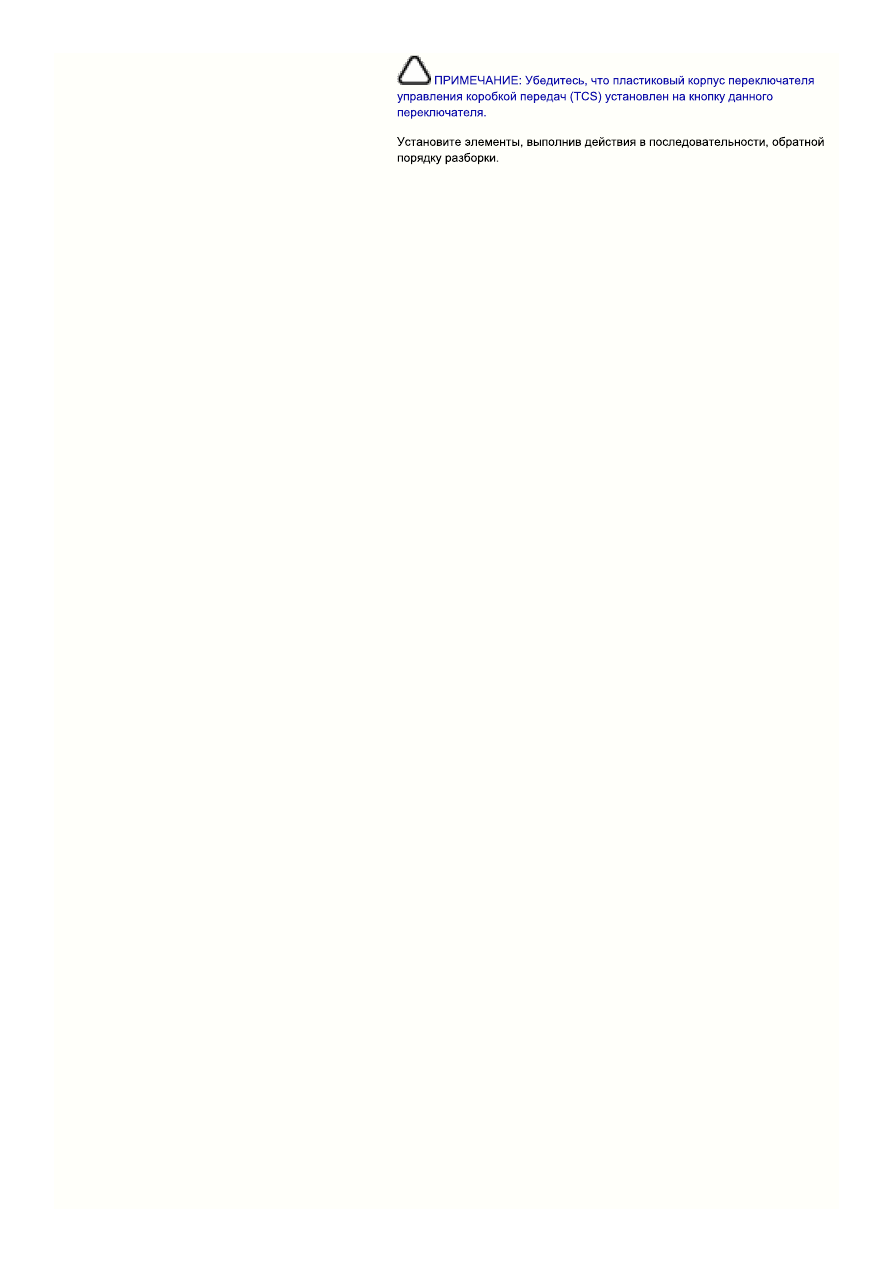

Установите элементы, выполнив действия в последовательности, обратной
порядку разборки.

Используя диагностический инструмент, выполните повторную

калибровку блока переключения передач (GSM).

Механическая коробка передач/ коробка передач в блоке с ведущим мостом и сцепление
- Общая информация -

Смазка

Позиция

Спецификации

Рекомендуемое масло

Castrol BOT 350 M3: Land Rover

Объемы

Позиция

Объем (л/пинты/амер.кварты)

Первоначальная «сухая» заправка

1,9/3,3/2,0

Общая спецификация

Позиция

Спецификации

Марка/тип коробки передач

M66 EH50

Передачи

6-ступенчатая механическая

Синхронизатор:



Тройной

Первая и вторая

Двойной

3-я

Один

4-я, 5-я, 6-я и задняя

Крутящий момент: максимальный

420 Nm (311 lb-ft)

Передаточные числа:



Первая

3,750:1

Вторая

1,905:1

Третья

1,182:1

Четвертая

0,838:1

Пятая

0,652:1

Шестая

0,540:1

Задний ход

5,114:1

Моменты затяжки

Описание

Nm

lb-ft

Гайка опорного кронштейна кабеля массы коробки передач

25

18

Болт передней замыкающей панели маховика

60

44

Болты переднего подрамника:





Этап 1

140

103

Этап 2

240°



Болт задней замыкающей панели маховика

24

18

Болты поперечины подрамника:





M16 Этап 1

140

103

M16 Этап 2

240°



M10

45

33

Болты коробки передач

65

48

Опорный кронштейн коробки передач:





Болты M8

24

18

Болты M12

80

59

Болты крепления опоры КПП к кузову

175

129

Опора корпуса КПП:





Болты M8

24

18

Гайки M12

80

59

Сливная пробка коробки передач

30

22

Пробка заливной горловины трансмиссионной жидкости

35

26
