Range Rover Evoque. Руководство - часть 375





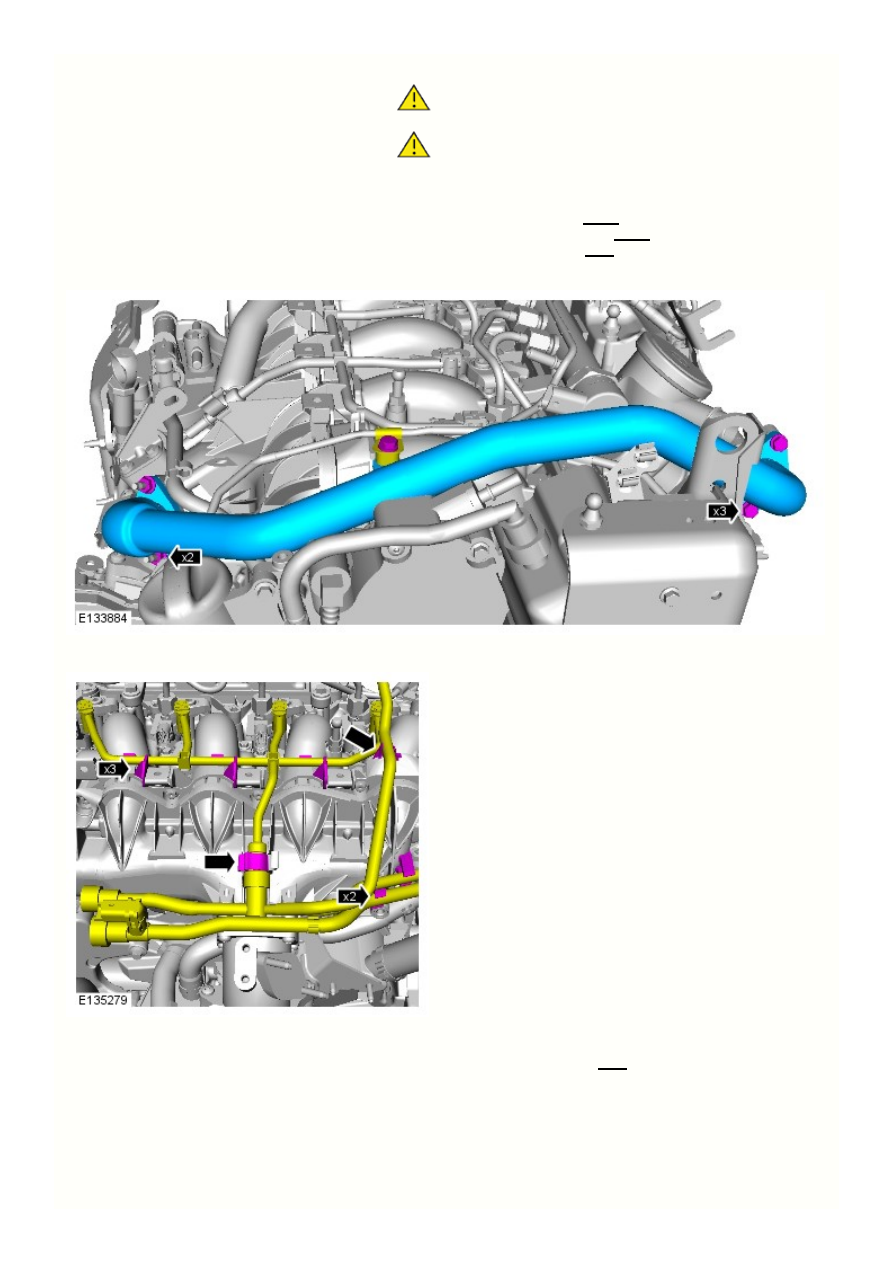

13.

12.

11.

Предостережения:

Установите новый элемент.



Очистите сопрягаемые поверхности от инородного материала.



Момент затяжки:

Болты крепления выпускного патрубка системы рециркуляции
отработавших газов (EGR)  10 Nm
Гайки выпускного патрубка EGR  10 Nm
Болт опорного кронштейна  8 Nm



Момент затяжки:

8 Nm

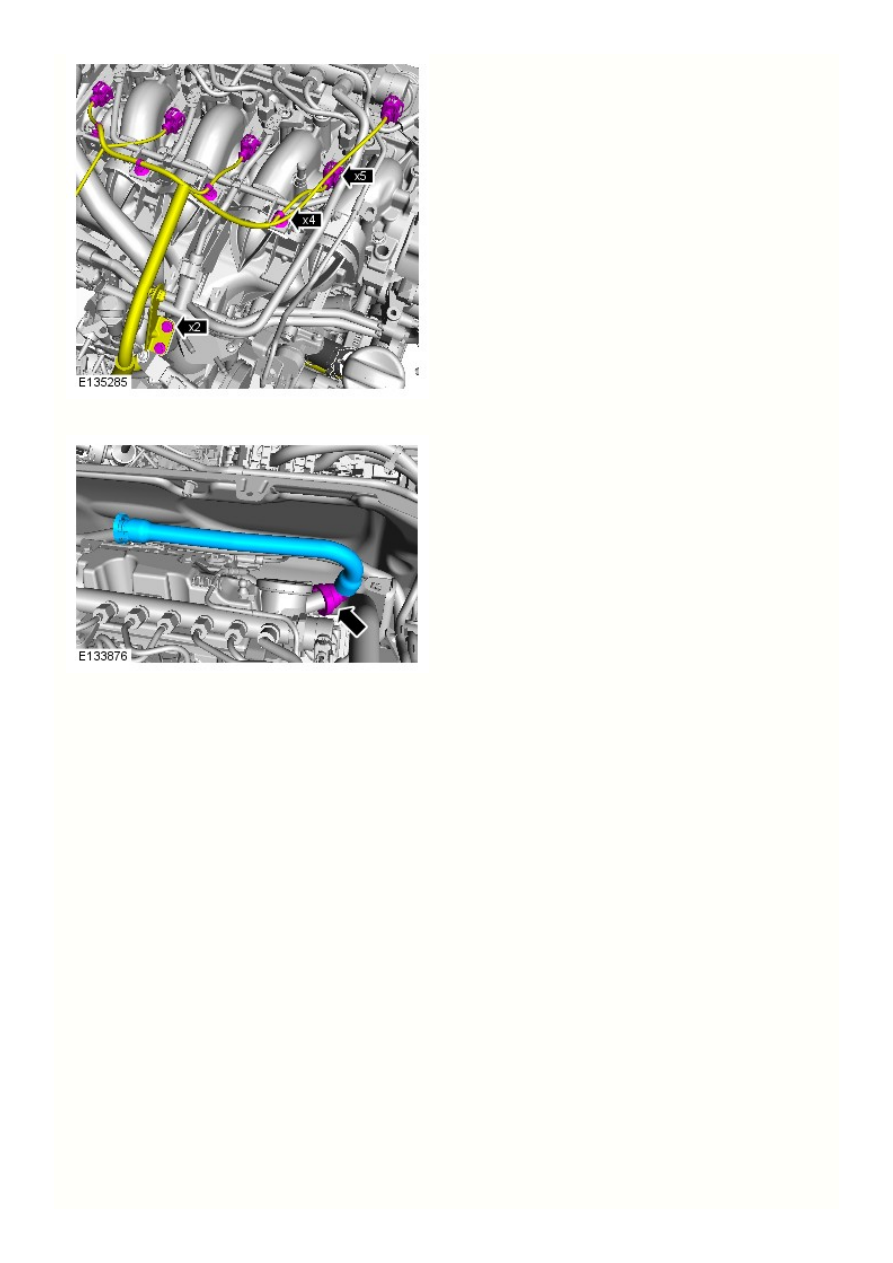

16.

15.

14.

Обратитесь к процедуре: Fuel Filter (310-01, Снятие и установка).

Подсоедините провод массы к аккумуляторной батарее.

Обратитесь к процедуре: Specifications (414-01, Спецификации).

Автоматическая коробка передач/ коробка передач в блоке с ведущим мостом - В
комплектацию автомобиля входит: 6-ступенчатая автоматическая коробка передач
AWF21 -

Смазочные материалы, эксплуатационные жидкости, герметики и клеи

Предостережения:

* Не используйте никакой другой смазочный материал, кроме указанного.



+ Не допускайте избыточной смазки.



Позиция

Спецификация

Рекомендуемое масло *

Nippon AW-1. Каталожный номер Land Rover LR022460

Передняя часть гидротрансформатора+

Molykote FB180

Смазка шлицев карданного вала *

IYX500050

Герметик между поддоном и коробкой передач

LR002912

Заправочные емкости

ПРЕДОСТЕРЕЖЕНИЕ: * Окончательную проверку уровня масла/доливку необходимо выполнить после установки узла



Позиция

Объем (литры/пинты/американские кварты)

Первоначальная "сухая" заправка*

7,0/12,3/7,4

Общие спецификации

Позиция

Спецификация

Автоматическая коробка передач

Aisin AWF21 второго поколения (автомобили с 6-ступенчатой коробкой передач)

Крутящий момент – максимальный:



Бензиновый двигатель объемом 2,0 л

340 Нм

Дизельный двигатель объемом 2,2 л

420 Нм

Передаточные числа:



Первая

4,148:1

Вторая

2,370:1

Третья

1,556:1

Четвертый

1,155:1

Пятая

0,859:1

Шестая

0,686:1

Задний ход

3,394:1

Передаточное число главной передачи:



Бензиновый двигатель объемом 2,0 л

3,750:1

Дизельный двигатель объемом 2,2 л

3,329:1

Гидротрансформатор:



Бензиновый двигатель объемом 2,0 л

D241 207K

Дизельный двигатель объемом 2,2 л

D260 186K2

Блок управления коробки передач:



Положение

Интегрирован в верхнюю часть корпуса коробки передач

Тип

SH 7058 (второе поколение)

Спецификации моментов затяжки

Описание

Нм

фунтофут

3-ходовой соленоид S1

10

7

3-ходовой соленоид S2

10

7

Болт крышки – со стороны раздаточной коробки (PTU) – только на дизельных двигателях 2,2 л

24

18

Болт крышки – со стороны стартера – только на дизельных двигателях 2,2 л

24

18

Болт сливной пробки

47

35

Болт Torx пробки заливного отверстия

39

29

Болты крепления гибкой пластины к гидротрансформатору

60

44

Болты Torx крепления поддона

13

10

Болт стопорной пластины: датчик температуры масла

10

7

Болты корпуса основного клапана управления

10

7

Болт Torx переливного отверстия

7

5

Крышка всасывающего отверстия: корпус клапана в сборе

10

7

Болты блока переключения передач (GSM)

10

7

Опорный кронштейн GSM





M8

24

7

M10

47

18

Болты блока управления коробкой передач (TCM)

25

7

Датчик частоты вращения – входной сигнал

5

3,7

Передний подрамник





Этап 1

140

103

Этап 2

240°

Поперечина подрамника





M10

45

33

Болты крепления коробки передач к двигателю - M10:





Бензиновый двигатель объемом 2,0 л

48

35

Дизельный двигатель объемом 2,2 л

65

48
