Электронные органы управления - Дизельный двигатель TD4 2.2L - Датчик положения
распределительного вала (СМР)

Снятие и установка

Снятие

ПРИМЕЧАНИЕ: Шаги, описанные в этой процедуре, могут входить в процедуру установки.



Отсоедините провод массы от аккумуляторной батареи.

Обратитесь к процедуре: Specifications (414-01, Спецификации).

ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль осевые



подпорки.

Приподнимите и подоприте автомобиль.

Обратитесь к процедуре: Engine Cover - 2.2L Diesel (501-05, Снятие и

установка).

Момент затяжки:

Зажим  3,2 Nm
Болт  5 Nm



Момент затяжки:

5 Nm

8.

7.

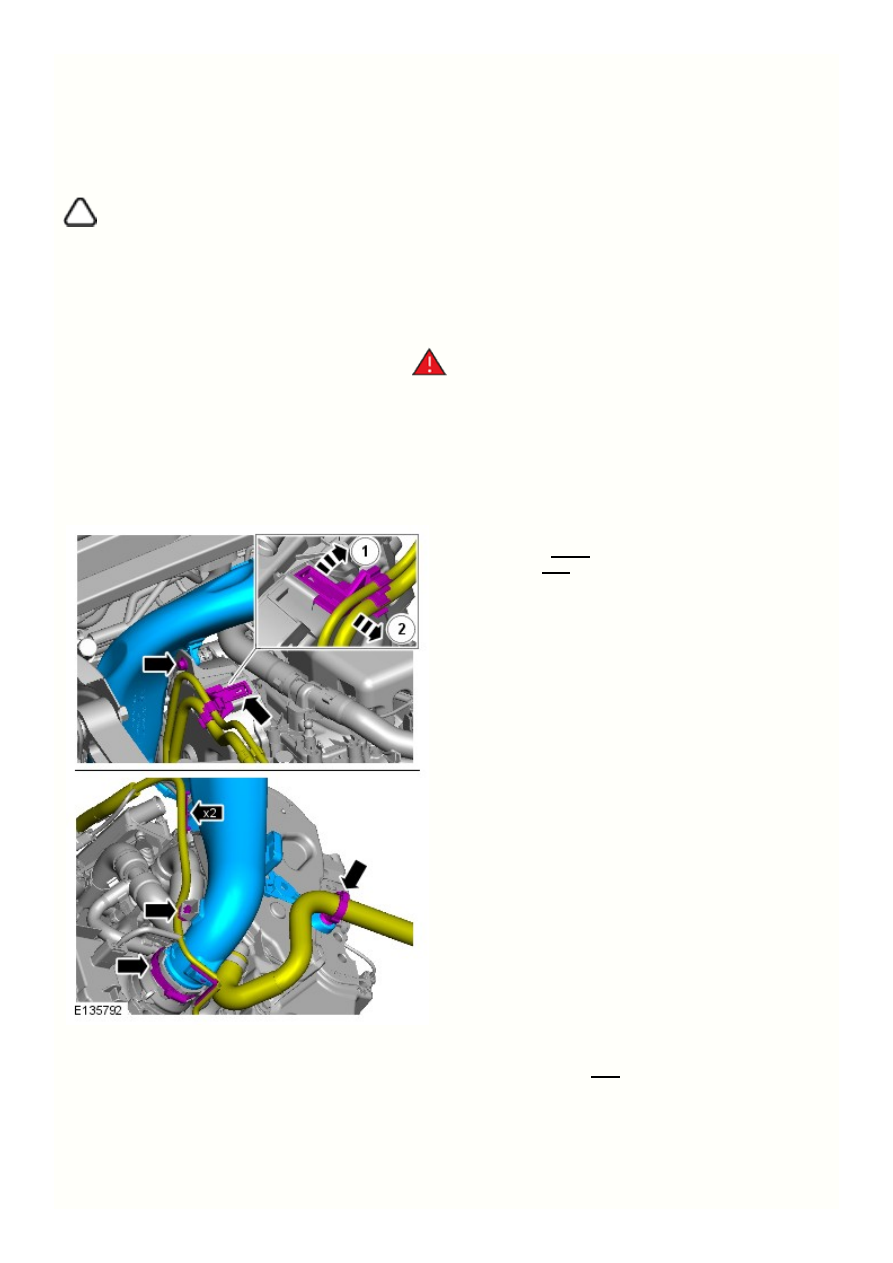

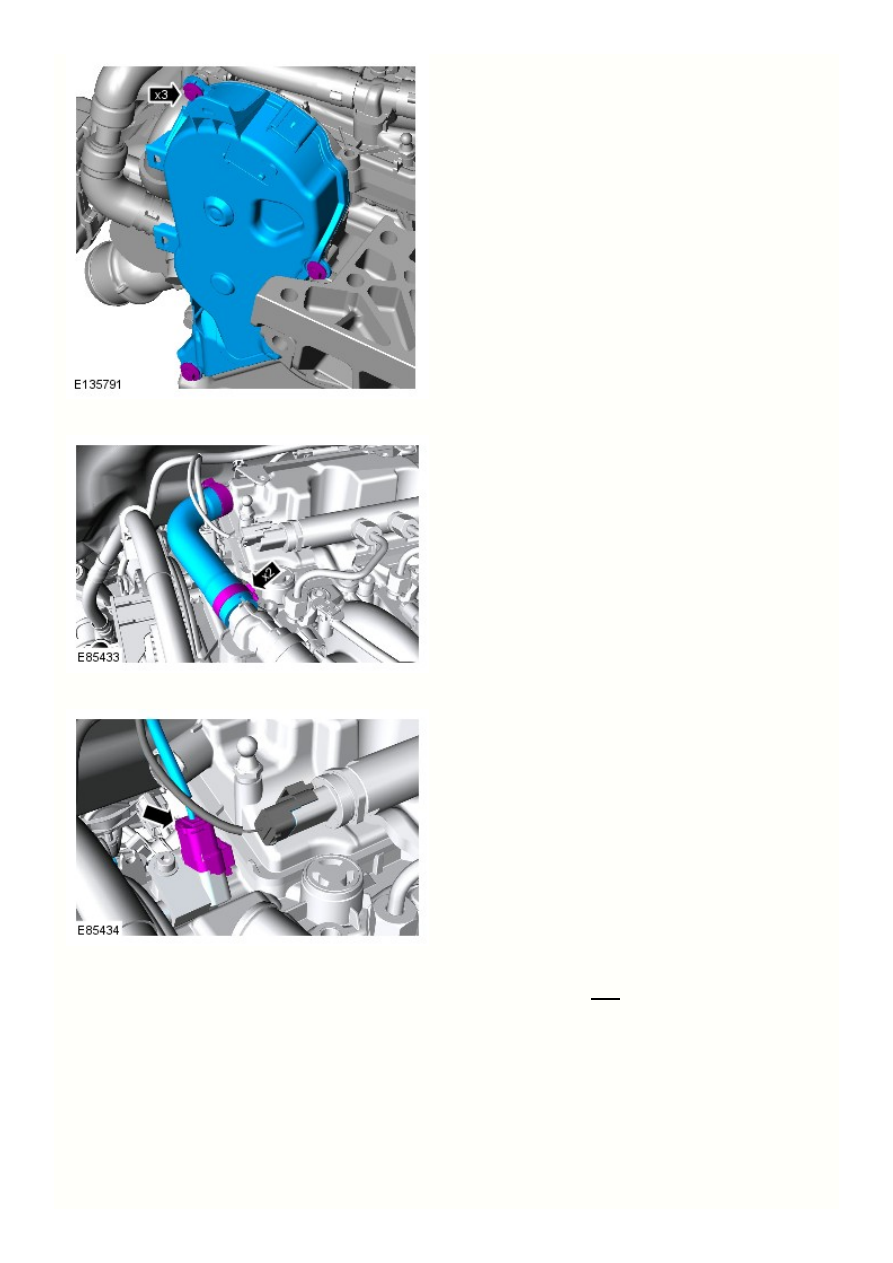

6. Снимите и отбракуйте хомуты шланга.



Момент затяжки:

6 Nm

1.

10.

9.

ПРЕДОСТЕРЕЖЕНИЕ: Неправильная установка



датчика положения распредвала (CMP) может привести к
повреждению двигателя.

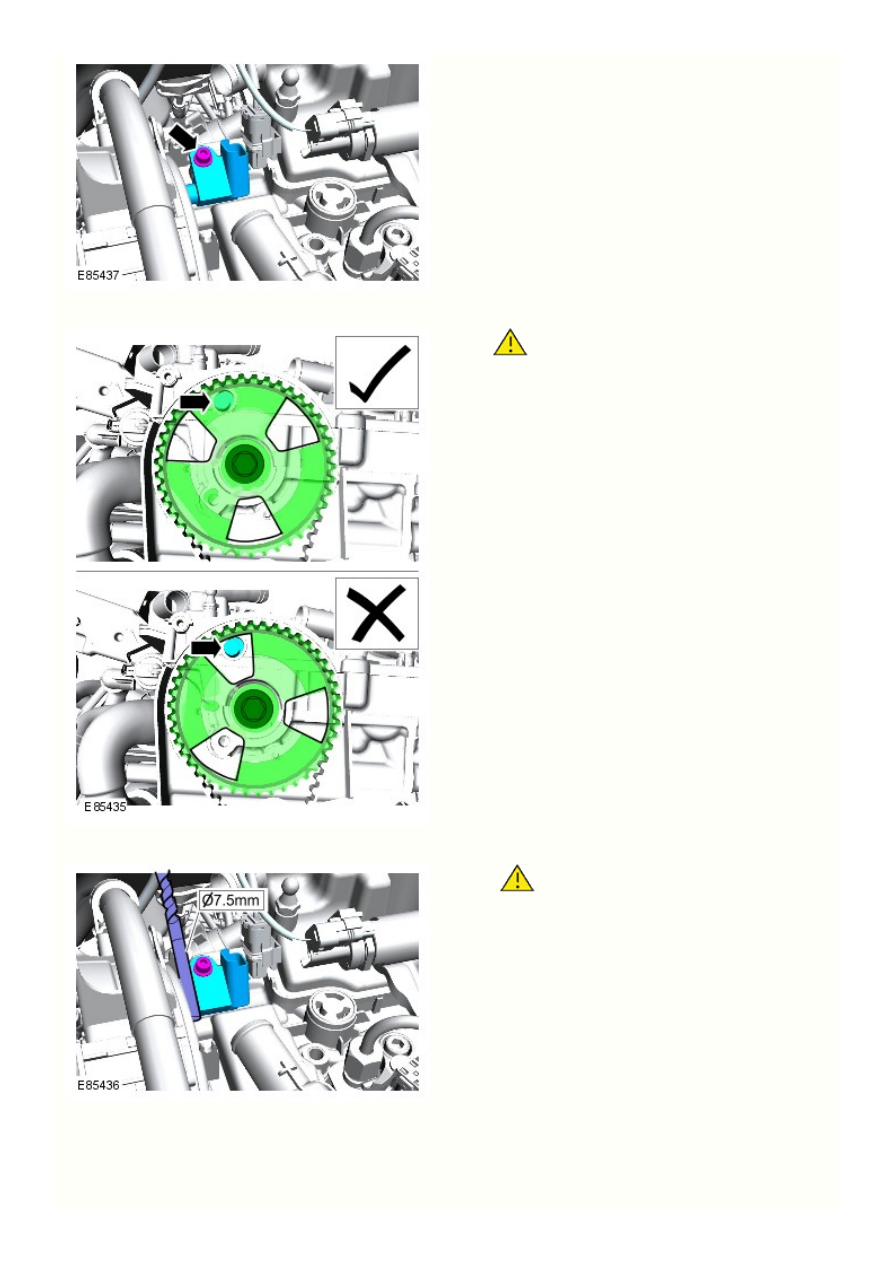

Только для нового датчика СМР: для обеспечения
правильного позиционирования датчика CMP наконечник
датчика CMP должен опираться на одну из 4 перемычек на
тыльной стороне шкива распредвала.

ПРЕДОСТЕРЕЖЕНИЕ: Неправильная установка



датчика положения распредвала (CMP) может привести к
повреждению двигателя.

Только для датчика СМР, бывшего в эксплуатации: вставьте
сверло диаметром 7,5 мм между крышкой клапана и
датчиком CMP, как показано на рисунке, чтобы добиться
правильного позиционирования датчика CMP.

Установка

ПРЕДОСТЕРЕЖЕНИЕ: Очистите элемент от грязи, смазки и



посторонних частиц.

Установите элементы, выполнив действия в последовательности, обратной
порядку разборки.
