8.

7.

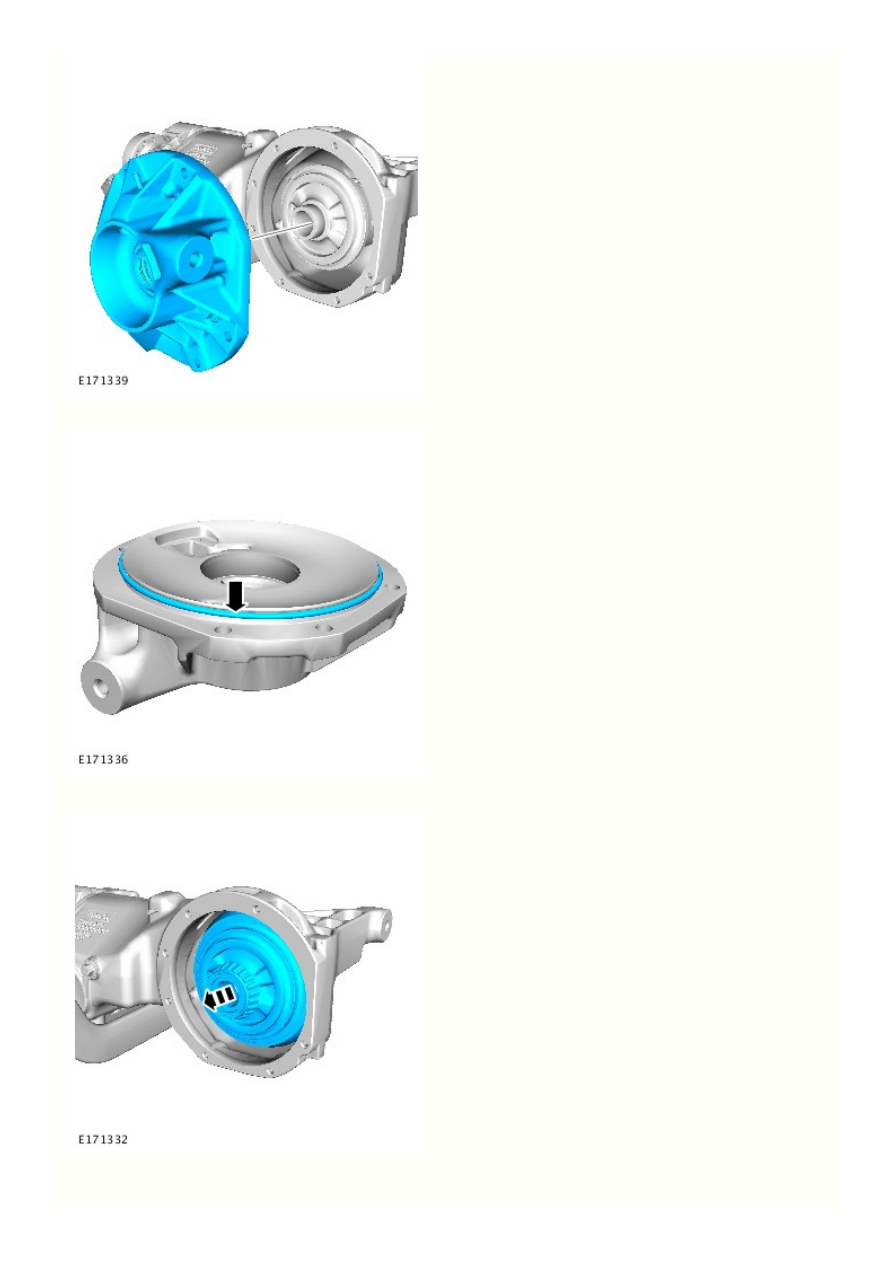

6. Снимите и выбросьте уплотнение картера
дифференциала.

Снимите коронную шестерню в сборе.

10.

9.

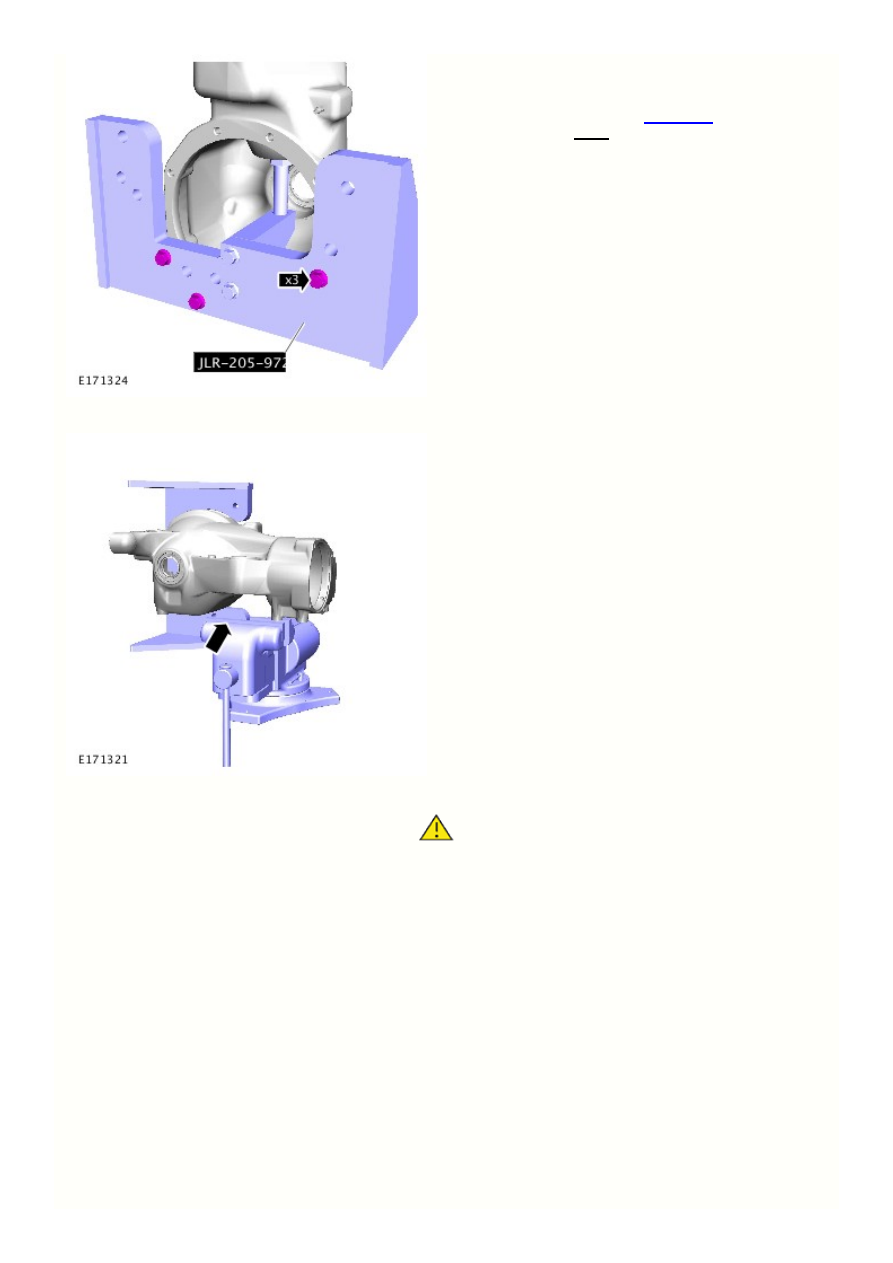

Закрепите дифференциал в сборе на специальном
инструменте с помощью болтов, как показано на рисунке.



Специальный инструмент(ы):

JLR-205-972



Момент затяжки:

29 Nm

Зажмите дифференциал в сборе и опорный кронштейн в

подходящие тиски, как показано на рисунке.

ПРЕДОСТЕРЕЖЕНИЕ: Обеспечьте защиту углубления ведущей



шестерни от повреждений во время сверления.

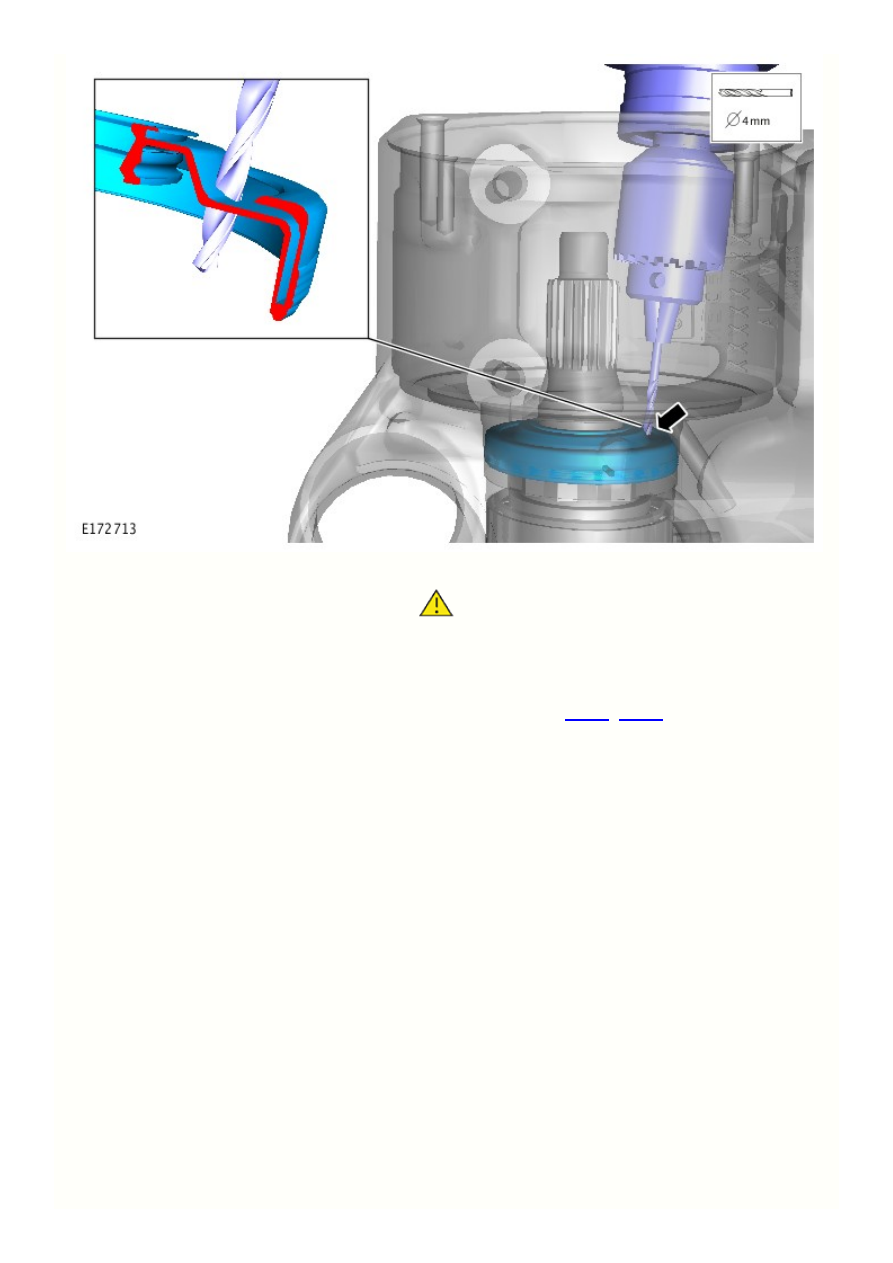

При помощи подходящей дрели на 4 мм, просверлите сальник вала
ведущей шестерни, как показано.

11.

ПРЕДОСТЕРЕЖЕНИЕ: Убедитесь, что при удалении уплотнения



углубление ведущей шестерни не повреждено.

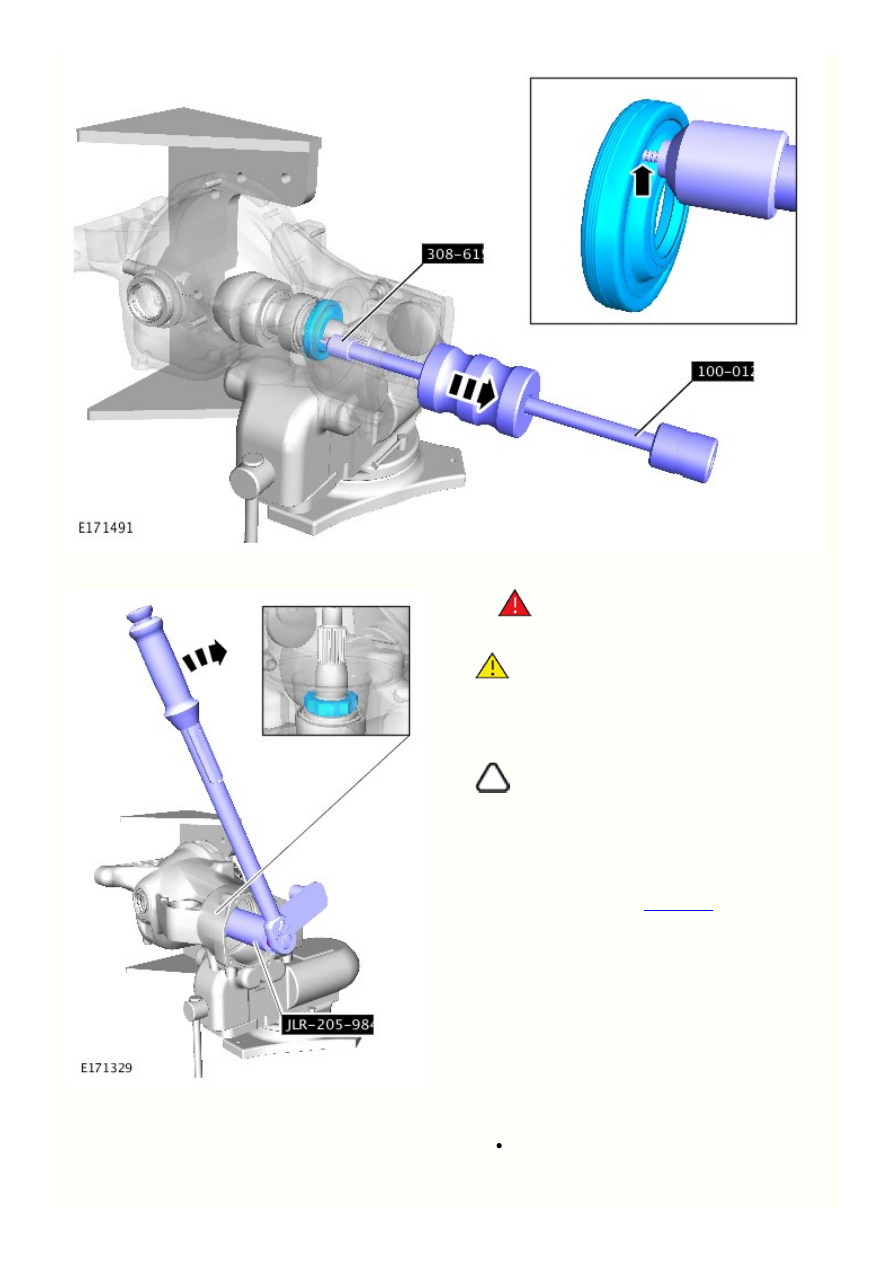

Используя специальный инструмент, снимите сальник вала ведущей
шестерни.



 ,

Специальный инструмент(ы):

100-012 308-615

13.

12.

ПРЕДУПРЕЖДЕНИЕ: Приложение высокого



крутящего момента.

ПРЕДОСТЕРЕЖЕНИЕ: Не используйте



пневматический инструмент или нагрев для снятия гайки (это
может привести к повреждению переднего подшипника).
Несоблюдение этого требования может привести к
повреждению данного компонента.

ПРИМЕЧАНИЕ: Специальный инструмент следует



повернуть по часовой стрелке, чтобы снять гайку вала
ведущей шестерни.

Используя специальные инструменты, снимите и
утилизируйте гайку вала ведущей шестерни.



Специальный инструмент(ы):

JLR-205-984



Поместите опорный болт в крайнее нижнее положение.
