Range Rover Evoque. Руководство - часть 287





1

4

3

2

1

6

5

4

3

2

1

3

2

1

2

1

6

5

4

Выключите зажигание.

Включите зажигание

Считайте коды DTC.

Зарегистрирован ли код DTC U201F-12?
Да

Установите новую центральную распределительную коробку

Нет

Выясните возможную причину перемежающейся неисправности

PINPOINT-ТЕСТ C : ТЕСТЫ U201F-87

СОСТОЯНИЯ ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

C1: U201F-87 - ТЕСТ 1

С помощью мультиметра измерьте и запишите величину напряжения аккумуляторной батареи (опорное
напряжение)

Подсоедините мультиметр к клеммам 3 и 2 разъема C9PL56A радиочастотного приемника системы контроля
давления в шинах

Измеренное напряжение меньше, чем напряжение аккумуляторной батареи?
Да

При необходимости отремонтируйте цепь массы/питания радиочастотного приемника системы контроля давления
в шинах

Нет

 .

ПЕРЕЙДИТЕ к C2

C2: U201F-87 - ТЕСТ 2

Отсоедините разъем C9PL56A радиочастотного приемника системы контроля давления в шинах

Отсоедините разъем C1BP02A центральной распределительной коробки

Измерьте сопротивление между:

C9PL56A, сторона жгута проводов

C1BP02A, сторона жгута проводов

Клемма 1

Клемма 25

Сопротивление меньше 5 Ом?
Да

 .

ПЕРЕЙДИТЕ к C3

Нет

Пользуясь электрическими схемами, проверьте цепь LIN радиочастотного приемника системы контроля давления в
шинах на наличие обрыва цепи, высокого сопротивления. При необходимости отремонтируйте цепь LIN

C3: U201F-87 - ТЕСТ 3

Снова подсоедините разъем C1BP02A центральной распределительной коробки

Снова подсоедините разъем C9PL56A радиочастотного приемника системы контроля давления в шинах

Используя одобренную изготовителем диагностическую систему, сбросьте коды DTC

Выключите зажигание.

Включите зажигание

Считайте коды DTC.

Зарегистрирован ли код DTC U201F-87?
Да

Установите новый радиочастотный приемник системы контроля давления в шинах.

 .

ПЕРЕЙДИТЕ к C4

Нет

Выясните возможную причину перемежающейся неисправности

C4: U201F-87 - ТЕСТ 4

Используя одобренную изготовителем диагностическую систему, сбросьте коды DTC

Выключите зажигание.

Включите зажигание

Считайте коды DTC.

Зарегистрирован ли код DTC U201F-87?
Да

Установите новую центральную распределительную коробку

Нет

Проверка завершена. Дополнительных действий не требуется

PINPOINT-ТЕСТ D : ТЕСТЫ C1D18-00

СОСТОЯНИЯ ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

D1: C1D18-00 - ТЕСТ 1

Установите места сбоя локализации датчика давления в шинах: с помощью одобренной производителем
диагностической системы проверьте сигналы регистратора данных:

Статистика срабатываний для положения колеса, идентификатор 1, неудачное срабатывание (0x4149)

7

6

5

4

3

2

1

1

1

1

Статистика срабатываний для положения колеса, идентификатор 2, неудачное срабатывание (0x4149)
Статистика срабатываний для положения колеса, идентификатор 3, неудачное срабатывание (0x4149)
Статистика срабатываний для положения колеса, идентификатор 4, неудачное срабатывание (0x4149)

Определены ли места сбоев локализации датчиков давления в шинах?
Да

 .

ПЕРЕЙДИТЕ к D2

Нет

Выясните возможную причину перемежающейся неисправности

D2: C1D18-00 - ТЕСТ 2

Используя одобренную изготовителем диагностическую систему, проверьте центральную распределительную
коробку на наличие кодов DTC, относящихся к датчикам давления в шинах

Зарегистрированы ли коды DTC, относящиеся к датчикам давления в шинах?
Да

Обратитесь к соответствующему указателю кодов DTC и примите необходимые меры для устранения
неисправностей

Нет

 .

ПЕРЕЙДИТЕ к D3

D3: C1D18-00 - ТЕСТ 3

Используя одобренную изготовителем диагностическую систему, проверьте центральную распределительную
коробку на наличие кодов DTC, относящихся к генератору сигналов

Обнаружены ли соответствующие коды DTC, относящиеся к генератору сигналов?
Да

Обратитесь к соответствующему указателю кодов DTC и примите необходимые меры для устранения
неисправностей

Нет

 .

ПЕРЕЙДИТЕ к D4

D4: C1D18-00 - ТЕСТ 4

Проверьте правильность установки генератора(ов) сигналов в указанном местоположении(ях)

Генератор(ы) сигналов установлен надлежащим образом?
Да

 .

ПЕРЕЙДИТЕ к D5

Нет

Установите генераторы сигналов надлежащим образом

D5: C1D18-00 - ТЕСТ 5

Выключите зажигание.

Отсоедините разъем C1BP02E центральной распределительной коробки (передние генераторы сигналов)

Отсоедините разъем C1BP02G центральной распределительной коробки (задние генераторы сигналов)

Измерьте сопротивление цепи переднего правого генератора сигналов

C1BP02E, сторона жгута проводов

C1BP02E, сторона жгута проводов

Клемма 1

Клемма 2

Измерьте сопротивление цепи переднего левого генератора сигналов

C1BP02E, сторона жгута проводов

C1BP02E, сторона жгута проводов

Клемма 14

Клемма 15

Измерьте сопротивление цепи заднего правого генератора сигналов

C1BP02G, сторона жгута проводов

C1BP02G, сторона жгута проводов

Клемма 30

Клемма 31

Измерьте сопротивление цепи заднего левого генератора сигналов

C1BP02G, сторона жгута проводов

C1BP02G, сторона жгута проводов

Клемма 18

Клемма 19

Сопротивление какого-либо генератора сигналов менее 1 Ом?
Да

При необходимости устраните короткое замыкание

Нет

Установите новый датчик(и) давления в шинах в указанном месте

Этап 3:

Этап 2:

Этап 1:

2.

1.

2.

1.

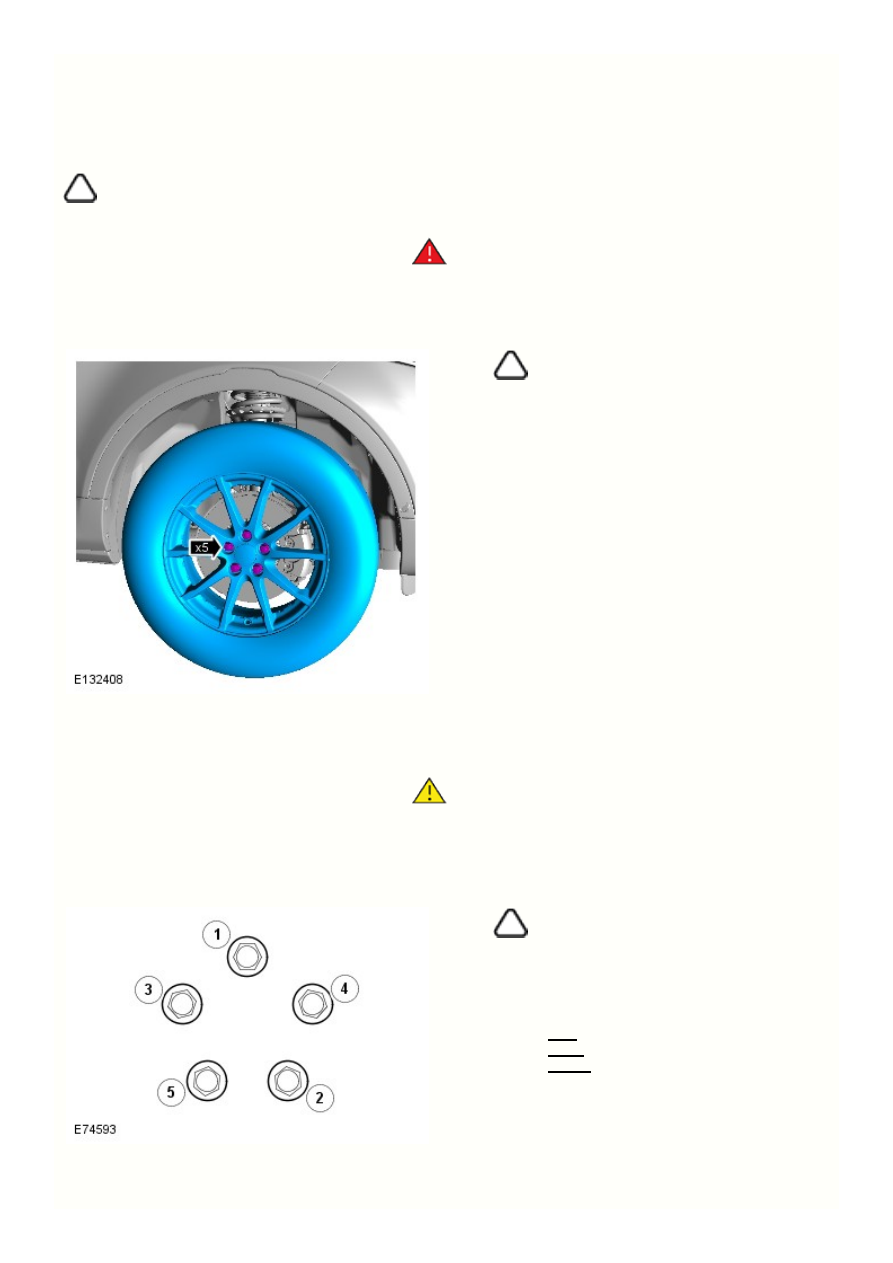

Колеса и шины - Колесо и шина

Снятие и установка

Снятие

ПРИМЕЧАНИЕ: Описание процедуры снятия может содержать описание действий по установке.



ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль домкратные



стойки.

Поднимите автомобиль и установите опоры.

ПРИМЕЧАНИЕ: Установите элемент в положение,



отмеченное при снятии.

Установка

ПРЕДОСТЕРЕЖЕНИЕ: Перед установкой нанесите небольшое



количество смазки на сопрягаемые поверхности ступицы и колеса.
Проследите за тем, чтобы смазка не попала на элементы тормозной
системы и на резьбу шпилек колеса. Несоблюдение данных инструкций
может привести к травме.

ПРИМЕЧАНИЕ: Затяните колесо в указанной



последовательности:

Установите колеса.



Момент затяжки:



4 Nm



70 Nm
133 Nm

1.

5.

4.

3.

2.

1.

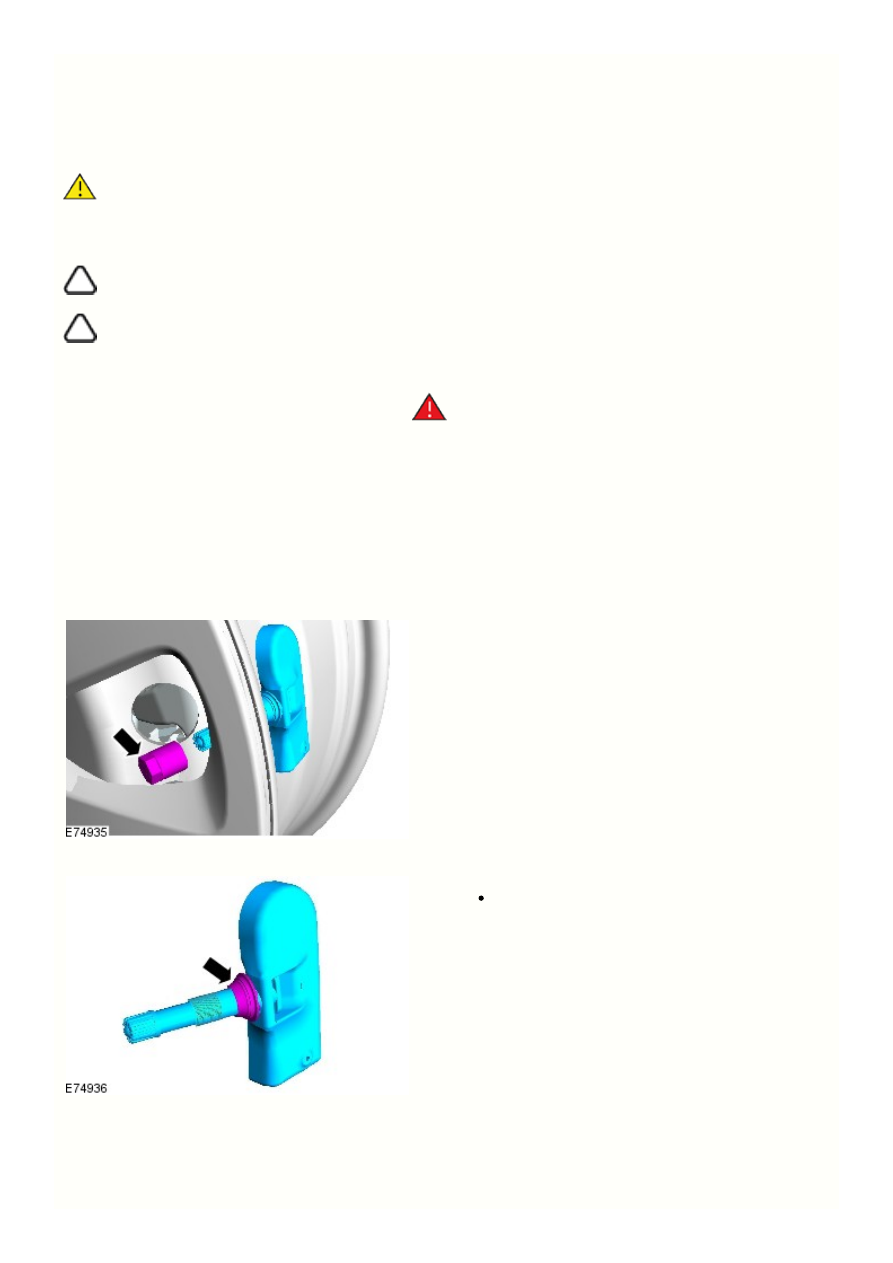

Колеса и шины - Датчик низкого давления в шине

Снятие и установка

Снятие

ПРЕДОСТЕРЕЖЕНИЕ: Если установлен новый датчик, убедитесь, что частота нового датчика равна частоте снятого датчика.



Несоблюдение этого требования может привести к возникновению неисправности в системе.

Примечания:

Описание процедуры снятия может содержать описание действий по установке.



Иллюстрации могут отличаться в некоторых деталях, однако принципиальные моменты полностью соответствуют



действительности.

ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль домкратные



стойки.

Поднимите автомобиль и установите опоры.

Обратитесь к процедуре: Wheel and Tire (204-04, Снятие и установка).

Снимите шину с колеса, отожмите борт шины на участке,

расположенном на 180° от клапана.



Утилизируйте вентиль шины и крепежную гайку.

Установка

Предостережения:
