8

7

6

5

4

3

2

1

Поз.

Колеса и шины - Колеса и шины   - Расположение компонентов

Описание и принцип действия

ПРИМЕЧАНИЕ: Полноразмерное запасное колесо не предлагается. Поэтому в запасном колесе нет датчика давления в шине.



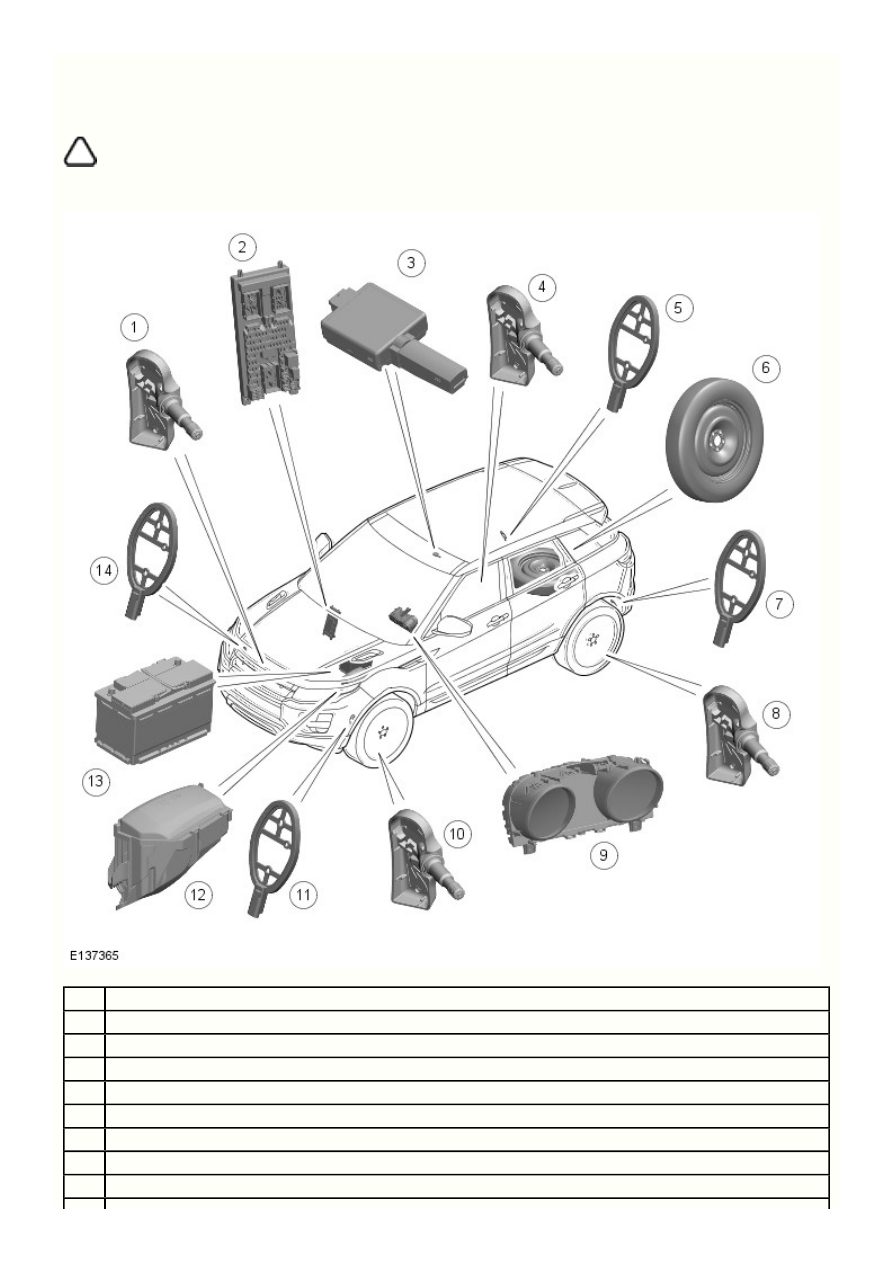

Система контроля давления воздуха в шинах: Расположение деталей и узлов

Наименование

 передний датчик давления в шине

RH (правый)

CJB (центральная электрораспределительная коробка)

Радиочастотный (РЧ) приемник системы контроля давления в шинах (TPMS)

 задний датчик давления в шине

RH

 задний пускатель

RH

Запасное колесо

 задний пускатель

LH (левый)

 задний датчик давления в шине

LH

14

13

12

11

10

9

Щиток приборов

 передний датчик давления в шине

LH

 передний пускатель

LH

BJB (электрораспределительная коробка аккумулятора)

Аккумуляторная батарея

 передний пускатель

RH

Колеса и шины - Колеса и шины   - Обзор

Описание и принцип действия

ОБЗОР

Система контроля давления в шинах (TPMS)

Цель системы контроля давления воздуха в шинах (TPMS) – помогать водителю поддерживать давление воздуха в шинах на
оптимальном уровне для:

снижения расхода топлива
сохранения тягово-динамических характеристик и высоты уровня кузова
для снижения риска быстрого спуска шин, который может быть вызван недостаточным давлением в них воздуха
соответствия требованиям законодательства, действующего на данном рынке.

Система TPMS обеспечивает измерение давления во всех шинах и выдает предупреждение, когда давление выходит за пределы
заданного диапазона.

Примечания:

В случае «разгерметизации» шины обычно происходит очень быстрое падение давления. Система не рассчитана на



оповещение водителя о «разгерметизации» шины, поскольку это невозможно сделать в столь короткое время. Назначение системы
контроля давления воздуха в шинах заключается в том, чтобы помогать водителю поддерживать правильное давление воздуха в
шинах, что, в свою очередь, снижает риск «разгерметизации» шины.

TPMS блокируется, если автомобиль находится в режиме транспортировки. Подробнее о режиме транспортировки см. в



руководстве по предпродажной подготовке.

В системе контроля давления в шинах применена однорядная конфигурация оборудования. Информация о статусе системы TPMS
передается водителю в виде сообщения на информационной панели и посредством сигнализатора янтарного цвета.

Шины

ПРЕДУПРЕЖДЕНИЕ: При демонтаже и монтаже шин необходимо действовать с осторожностью, чтобы не повредить датчик



давления в шине.

ПРИМЕЧАНИЕ: Для обслуживания клапана TPMS используется подходящий комплект для технического обслуживания. Для



обеспечения герметичности при выполнении данной операции всегда требуется снимать шину. Следует обратить внимание на
подробные инструкции по установке данного комплекта.

4

3

2

1

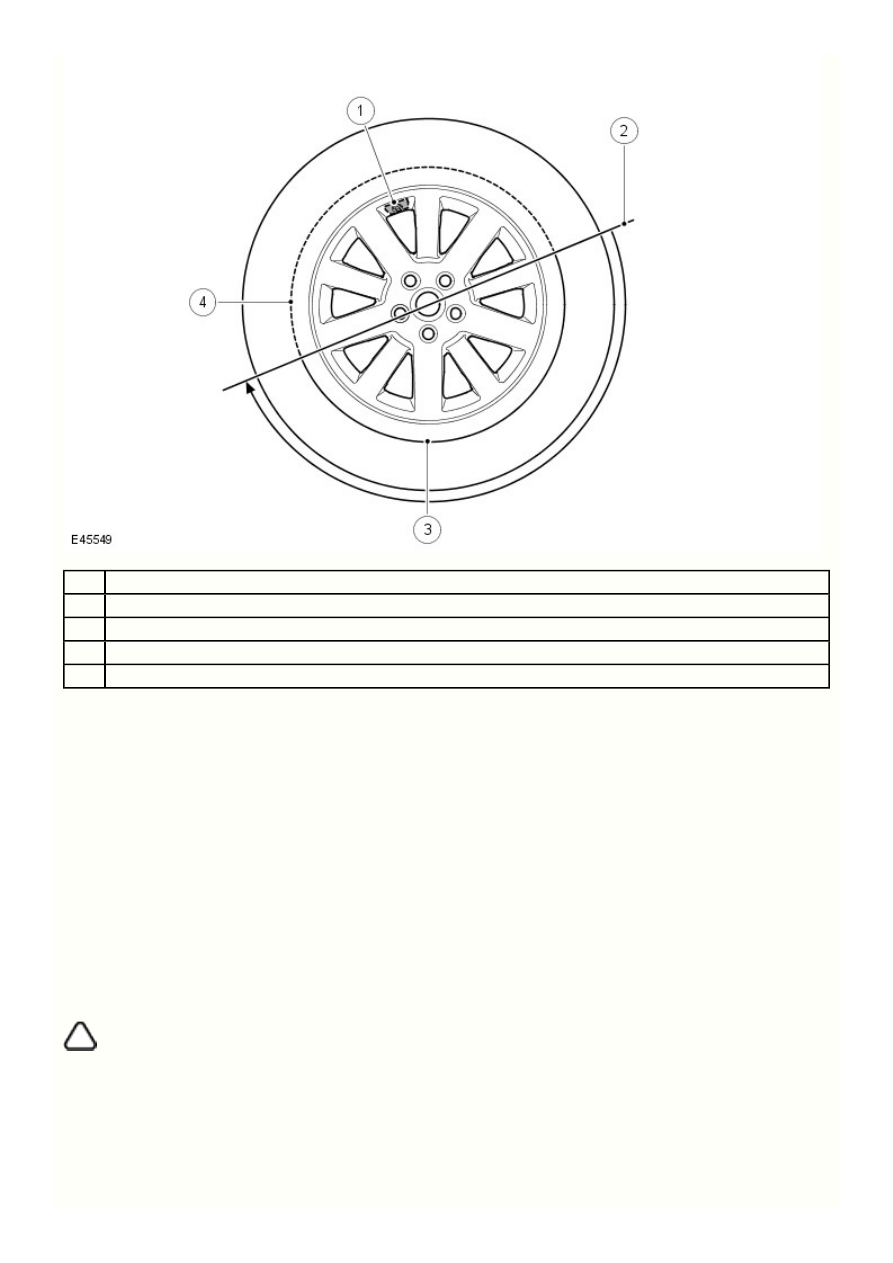

Поз.

Наименование

Вентиль и датчик давления в шине

Исходная позиция монтажного инструмента

Область высокого усилия отжима борта

Область низкого усилия отжима борта

При демонтаже шины запрещается использовать разбортовочное устройство в пределах 90 градусов от вентиля в обе стороны.

При использовании шиномонтажного станка начальное положение установочного рычага должно соответствовать показанному на
рисунке. Затем колесо можно провернуть на 180 градусов против часовой стрелки. Это снимет напряжение борта шины и позволит
снять с диска оставшуюся часть шины на дуге в 180 градусов вручную.

При последующем монтаже шины расположите установочный рычаг, как показано на рисунке. Проверните шину, убедившись, что
ненапряженный борт шины не повредил датчик давления в шине.

Закон об улучшении выполнения требований по отзыву транспорта, ведении отчетности и документации –
только для рынков Северной Америки

Автомобили для Североамериканского рынка должны соответствовать положениям закона «Транспортные средства. Отзыв,
модернизация, учет и документация» (TREAD - Transport Recall Enhancement, Accountability and Documentation). Закон, в частности,
требует, чтобы на центральной стойке кузова со стороны водителя находилась этикетка с указанием рекомендуемого давления
воздуха в шинах, предельной нагрузки и максимальной массы пассажиров и груза, перевозимого автомобилем в соответствии с
требованиями безопасности. На каждый автомобиль в производстве ставится своя наклейка.

Эту наклейку с автомобиля снимать нельзя. Данные на наклейке относятся к комплектации автомобиля при сходе с конвейера. Они не
учитывают устанавливаемые дилером или владельцем колеса, размер которых отличается от первоначального.

ПРИМЕЧАНИЕ: В случае установки на автомобиль колес нестандартного размера следует обновить файл конфигурации



автомобиля с помощью диагностической системы, одобренной компанией Land Rover.

В случае повреждения наклейки или снятии при ремонте кузова следует поставить новую наклейку, предназначенную для данного
автомобиля. Заказ новой этикетки осуществляется через службу запасных частей Land Rover, причем такая этикетка будет отпечатана
специально для указанного автомобиля по его VIN-номеру.
