19.

18.

17.

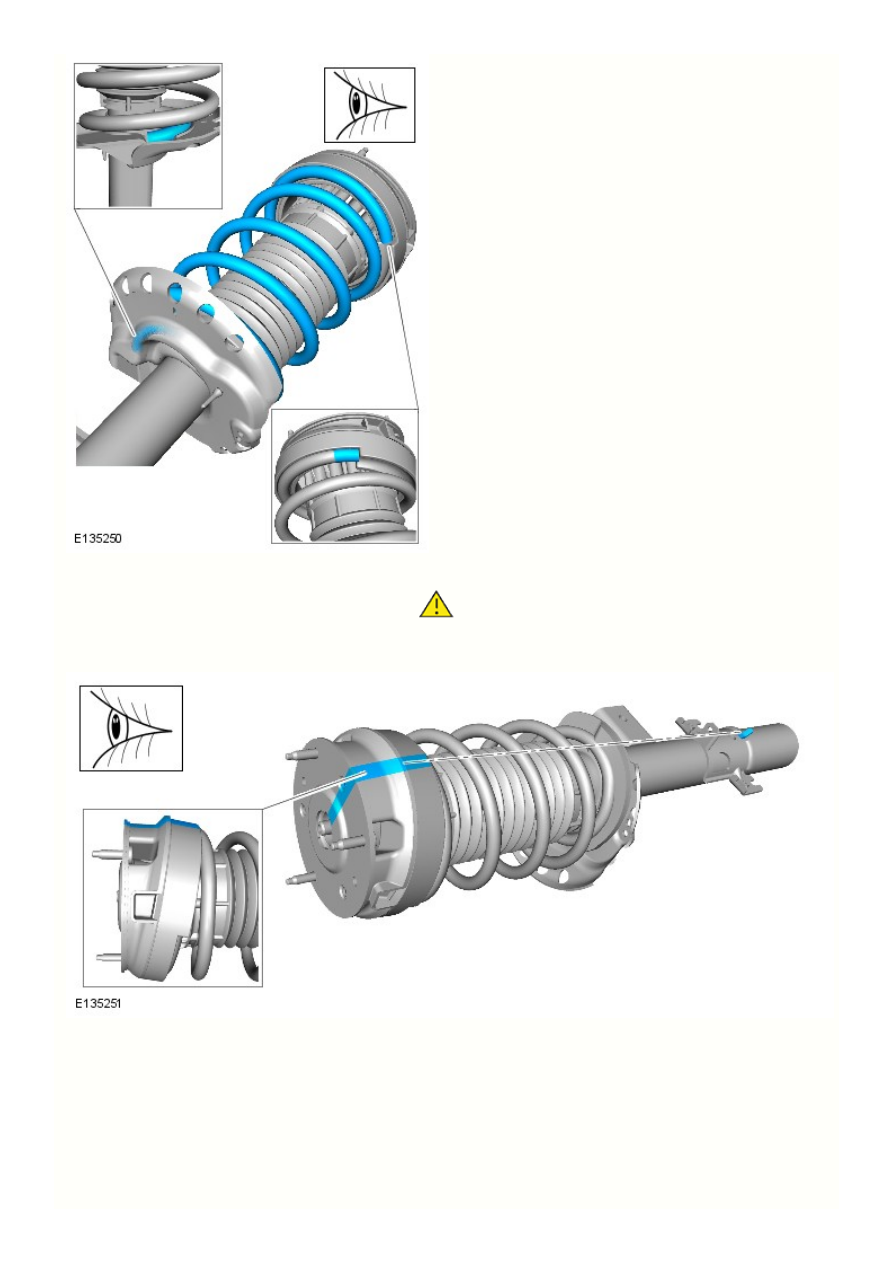

ПРЕДОСТЕРЕЖЕНИЕ: Убедитесь, что компоненты выровнены,



как показано на рисунке.

Обратитесь к процедуре: Shock Absorber and Spring Assembly - Vehicles

Without: Dynamic Suspension (204-02, Снятие и установка).

Проверьте дорожный просвет системы подвески.

Передняя подвеска -

Пружинная подвеска

Позиция

Спецификация

Передние

Обычная пружина с двухтрубным амортизатором и усиленным стабилизатором поперечной устойчивости

Идентификация пружин и изолятора

Спецификация

Изолятор

Красный/коричневый

LR 001145

Желтый/коричневый

LR 001145

Синий/коричневый

LR 001145

Зеленый/коричневый

LR 001145

Спецификации моментов затяжки

Описание

Н·м

фунтофут

Контргайка амортизатора *

67

49

Поперечина переднего подрамника:





M10 *

45

33

M16 *

140 + 240°

103 + 240°

Болты крепления заднего подрамника к кузову *

140 + 240°

103 + 240°

Передний датчик высоты подвески

6

4

Гайка крепления полуоси и ступицы *

120 + 60°

89 + 80°

Передний болт нижнего рычага управления

140 + 45°

104 + 45°

Задняя гайка и болт нижнего рычага управления

175

129

Зажимной болт и гайка шарового шарнира нижнего рычага управления *

48 + 180°

35 + 180°

Верхние болты крепления пружины и амортизатора в сборе

32

24

Зажимные болты и гайки штанги стабилизатора

175

129

Гайки соединительных рычагов стабилизатора поперечной устойчивости *

60

44

Зажимной болт и гайка крепления поворотного кулака к амортизатору

110

81

* Необходимо установить новые болты/гайки

4.

3.

2.

1.

Задняя подвеска - Амортизатор В комплектацию автомобиля входит: динамическая
подвеска

Снятие и установка

Общее оборудование

Приспособление для сжатия пружины подвески

Тиски

Снятие

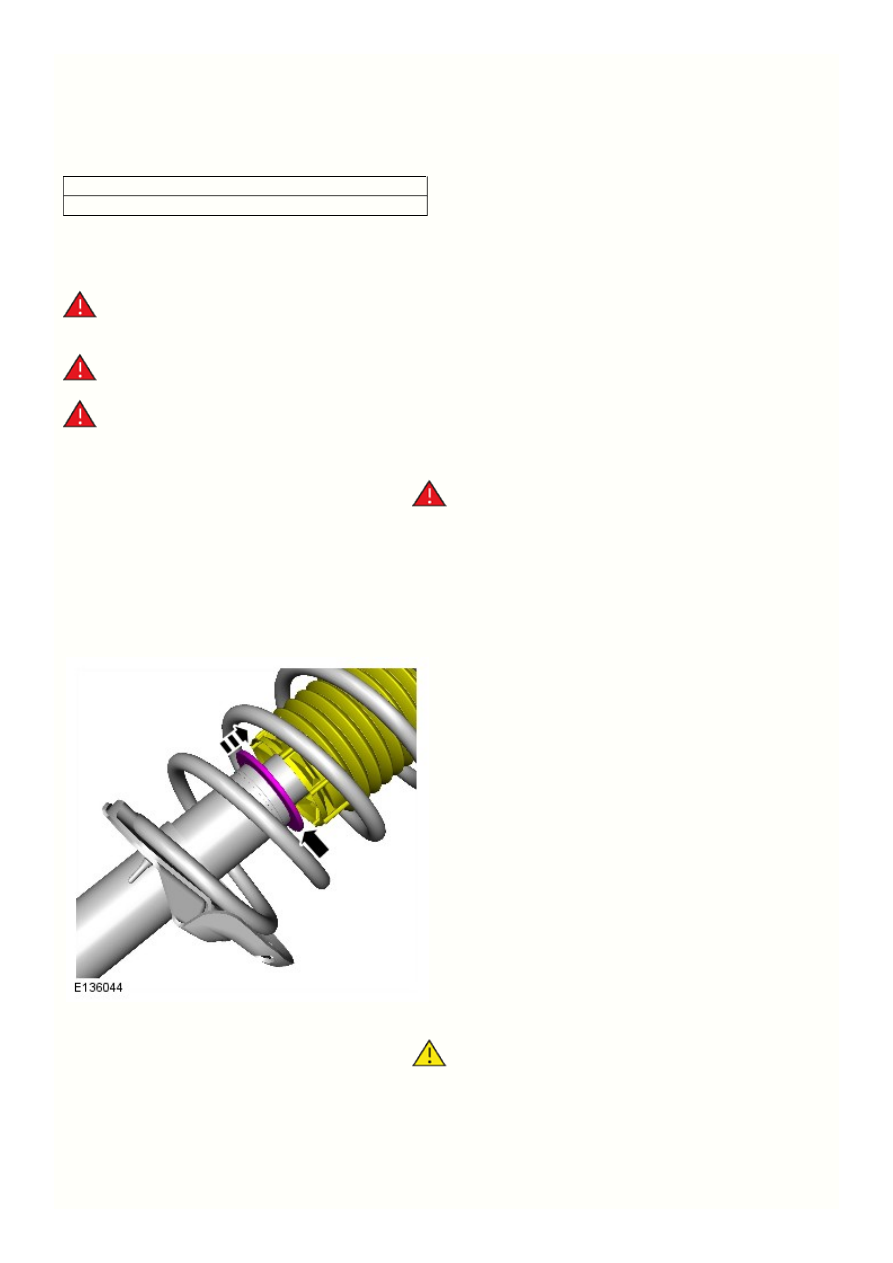

Предупреждения:

Убедитесь, что безопасная рабочая нагрузка (SWL) съемника пружин равна или превышает номинал, указанный в разделе



«Спецификации».

Всегда соблюдайте инструкции изготовителя съемника пружин.



Пружина находится в очень напряженном состоянии; обязательно соблюдайте осторожность! Несоблюдение данных инструкций



может привести к травме.

ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль осевые



подпорки.

Приподнимите и подоприте автомобиль.

Обратитесь к процедуре: Shock Absorber and Spring Assembly - Vehicles

With: Dynamic Suspension (204-02, Снятие и установка).

ПРЕДОСТЕРЕЖЕНИЕ: Отметьте положение элементов, чтобы



облегчить последующую установку.

6.

5.

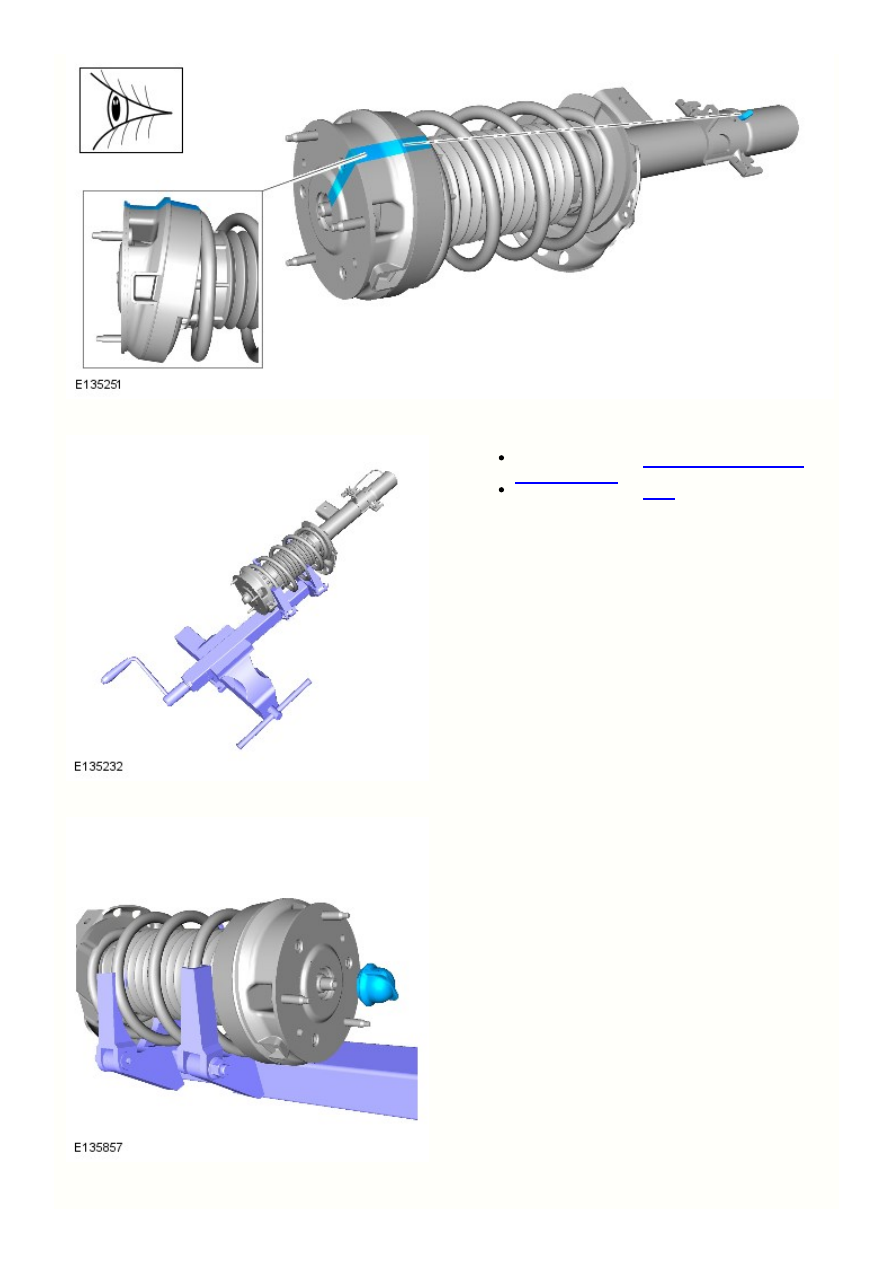

Общее оборудование:

Приспособление для сжатия

пружины подвески



Общее оборудование:

Тиски
