Range Rover Evoque. Руководство - часть 238

4

3

2

1

1

3

2

1

I12: ПРОВЕРКА 12 ЦЕПИ ОБОГРЕВАТЕЛЯ РУЛЕВОГО КОЛЕСА

ПРЕДУПРЕЖДЕНИЕ: Во время выполнения этой проверки не подсоединяйте и не отсоединяйте разъем(-ы) подушки



безопасности.

ПРИМЕЧАНИЕ: Во время выполнения этой проверки вращайте рулевое колесо для проверки на наличие периодически



возникающих неисправностей.

Отсоедините разъем C2R115E контактной спирали.

Отсоедините разъем C2R115F контактной спирали.

Подсоедините мультиметр к контакту 2 разъема C2R115E и контакту 2 разъема C2R115F контактной спирали.

Мультиметр показывает, что сопротивление больше 0 Ом?
Да

Установите новую контактную спираль

Нет

 .

ПЕРЕЙДИТЕ к I13

I13: ПРОВЕРКА 13 ЦЕПИ ОБОГРЕВАТЕЛЯ РУЛЕВОГО КОЛЕСА

ПРЕДУПРЕЖДЕНИЕ: Во время выполнения этой проверки не подсоединяйте и не отсоединяйте разъем(-ы) подушки



безопасности.

ПРИМЕЧАНИЕ: Во время выполнения этой проверки вращайте рулевое колесо для проверки на наличие периодически



возникающих неисправностей.

Подсоедините мультиметр к контакту 1 разъема C2R115E и контакту 1 разъема C2R115F контактной спирали.

Мультиметр показывает, что сопротивление больше 0 Ом?
Да

Установите новую контактную спираль

Нет

Установите новый блок управления обогревателем рулевого колеса

PINPOINT-ТЕСТ J : ПРОВЕРКИ НА ЧАСТИЧНЫЙ ОТКАЗ РУЛЕВОГО КОЛЕСА

СОСТОЯНИЯ ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

J1: ПРОВЕРКА 1 НА ЧАСТИЧНЫЙ ОТКАЗ РУЛЕВОГО КОЛЕСА

Руководствуясь указаниями соответствующего раздела руководства по ремонту, снимите подушку безопасности
водителя

Отсоедините разъем C2HS71A обогревателя рулевого колеса.

Установите мультиметр, чтобы измерить сопротивление

Присоедините мультиметр к контактам 1 и 4 разъема (со стороны рулевого колеса) C2HS71A.

Отображается ли на мультиметре значение 2,25 Ом ± 10 %?
Да

Установите новый блок управления обогревателем рулевого колеса

Нет

Установите новое рулевое колесо.

Указатель кодов DTC

Перечень диагностических кодов неисправностей (DTC), регистрация которых возможна в автомобиле, см. в разделе 100-00.
За дополнительной информацией обратитесь к: Diagnostic Trouble Code (DTC) Index - DTC: Electric Power Assisted Steering Module
(EPAS) (100-00, Описание и принцип действия).

4.

3.

2.

1.

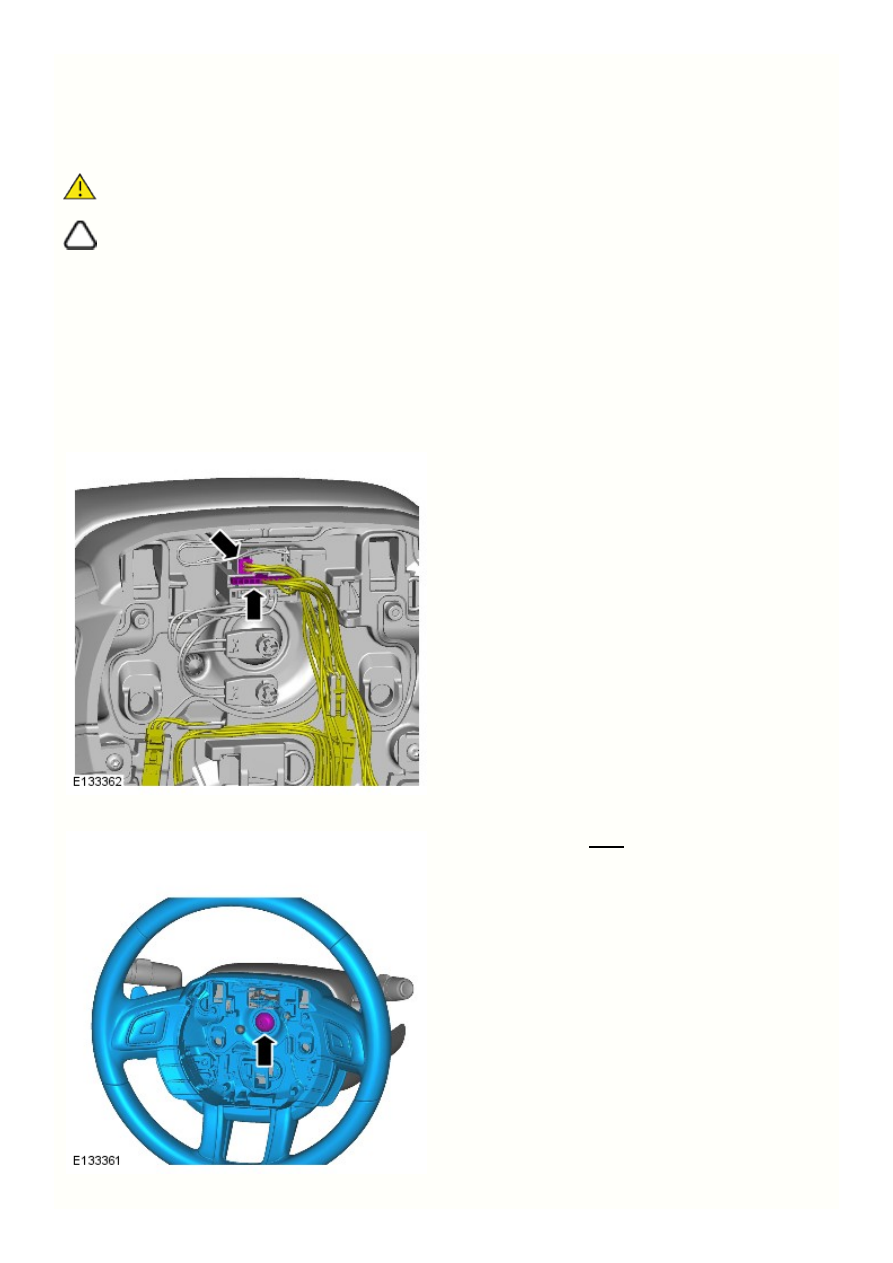

Рулевая колонка - Рулевое колесо

Снятие и установка

Снятие

ПРЕДОСТЕРЕЖЕНИЕ: Убедитесь в том, что передние колеса развернуты прямо вперед.



ПРИМЕЧАНИЕ: Шаги, описанные в этой процедуре, могут входить в процедуру установки.



Переведите систему SRS в безопасный режим.

Обратитесь к процедуре: Standard Workshop Practices (100-00, Описание и
принцип действия).

Обратитесь к процедуре: Driver Air Bag Module (501-20, Снятие и

установка).



Момент затяжки:

47 Nm

7.

6.

5.

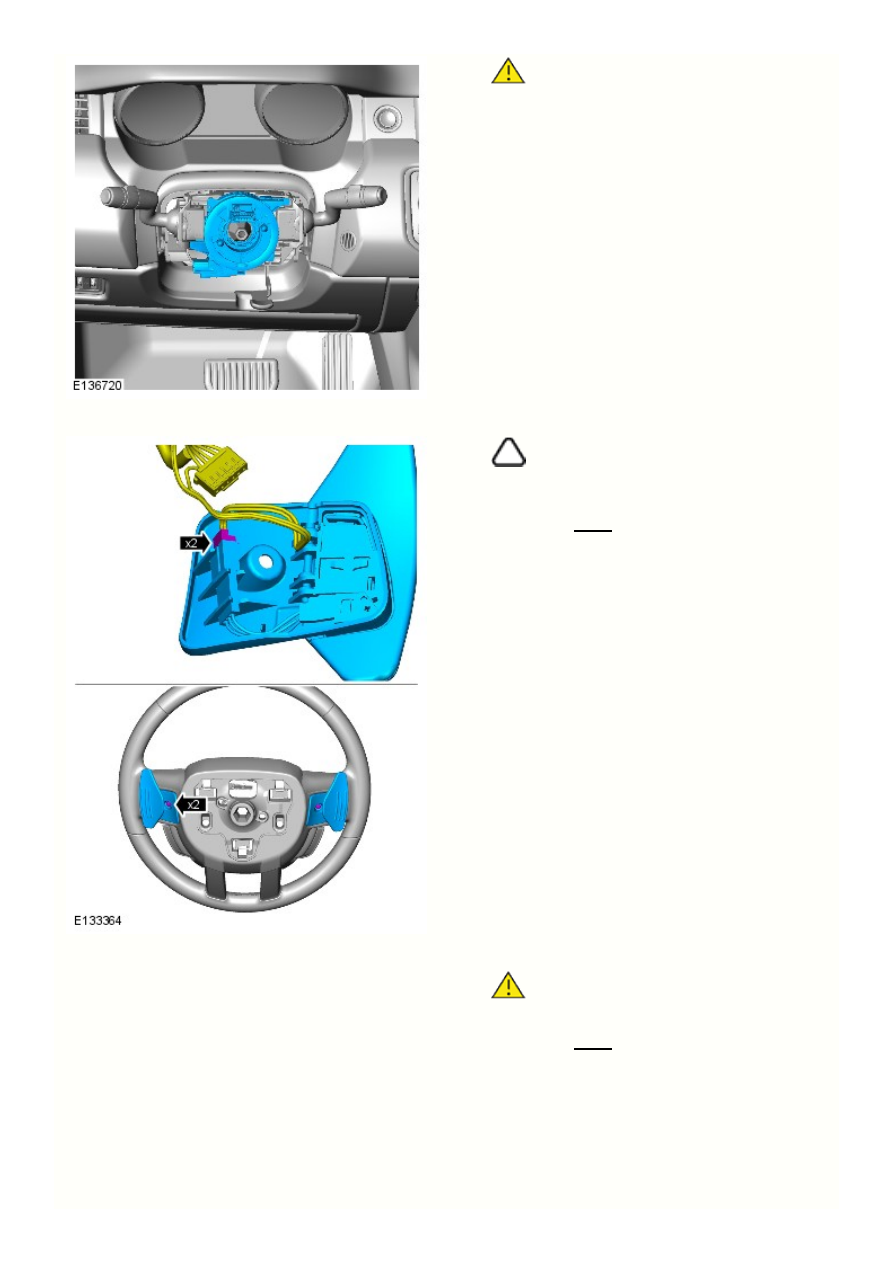

ПРЕДОСТЕРЕЖЕНИЕ: Удостоверьтесь, что



контактная пружина не вращается.

Закрепите клейкой лентой.

ПРИМЕЧАНИЕ: Не выполняйте дальнейшую



разборку, если элемент снимается только для получения
доступа.



Момент затяжки:

1,6 Nm

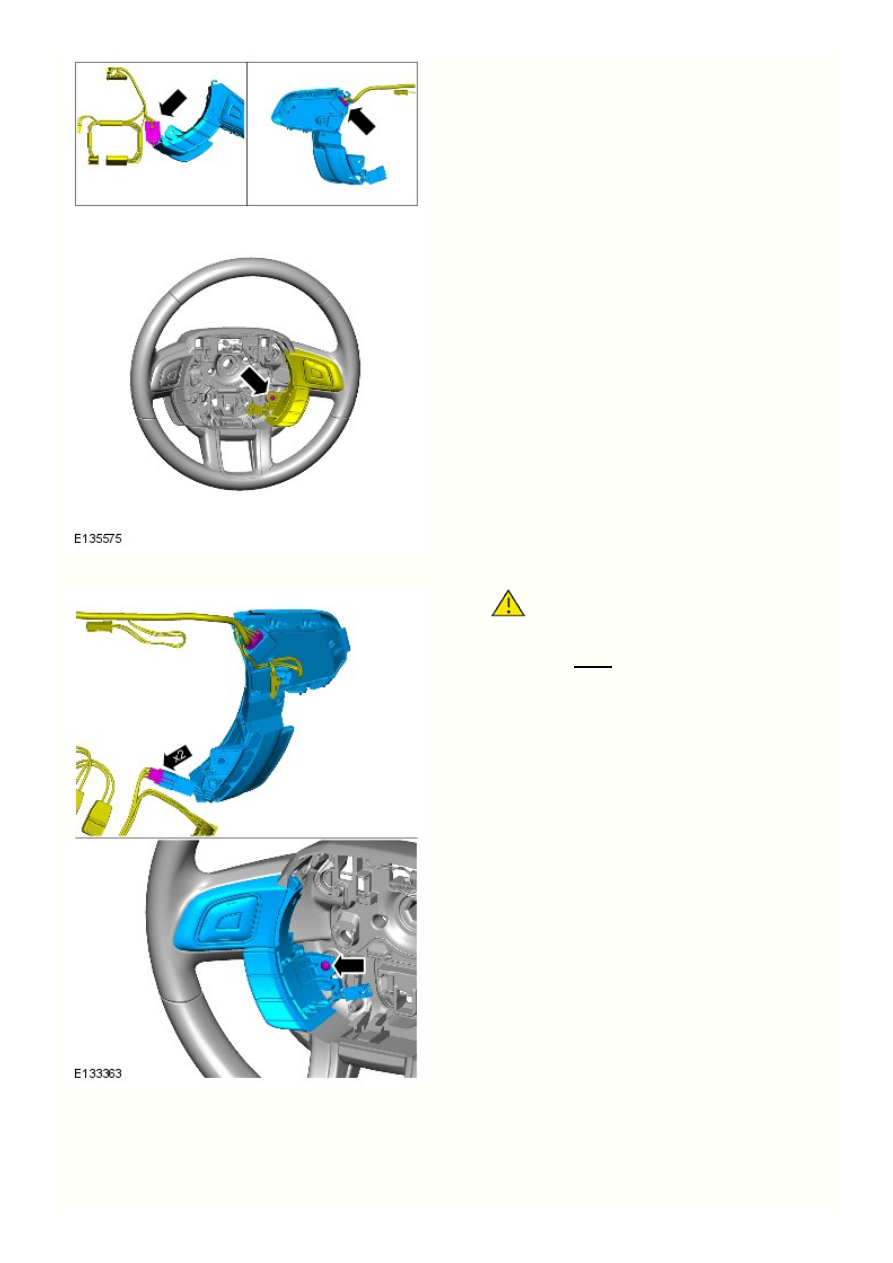

ПРЕДОСТЕРЕЖЕНИЕ: Будьте предельно



осторожны, чтобы не повредить края элемента.



Момент затяжки:

2,1 Nm

9.

8.

ПРЕДОСТЕРЕЖЕНИЕ: Будьте предельно



осторожны, чтобы не повредить края элемента.



Момент затяжки:

2,1 Nm
