10.

9.

Предупреждения:

Используйте только новую гайку.



Обязательно установите опору под амортизатор.





Момент затяжки:

67 Nm

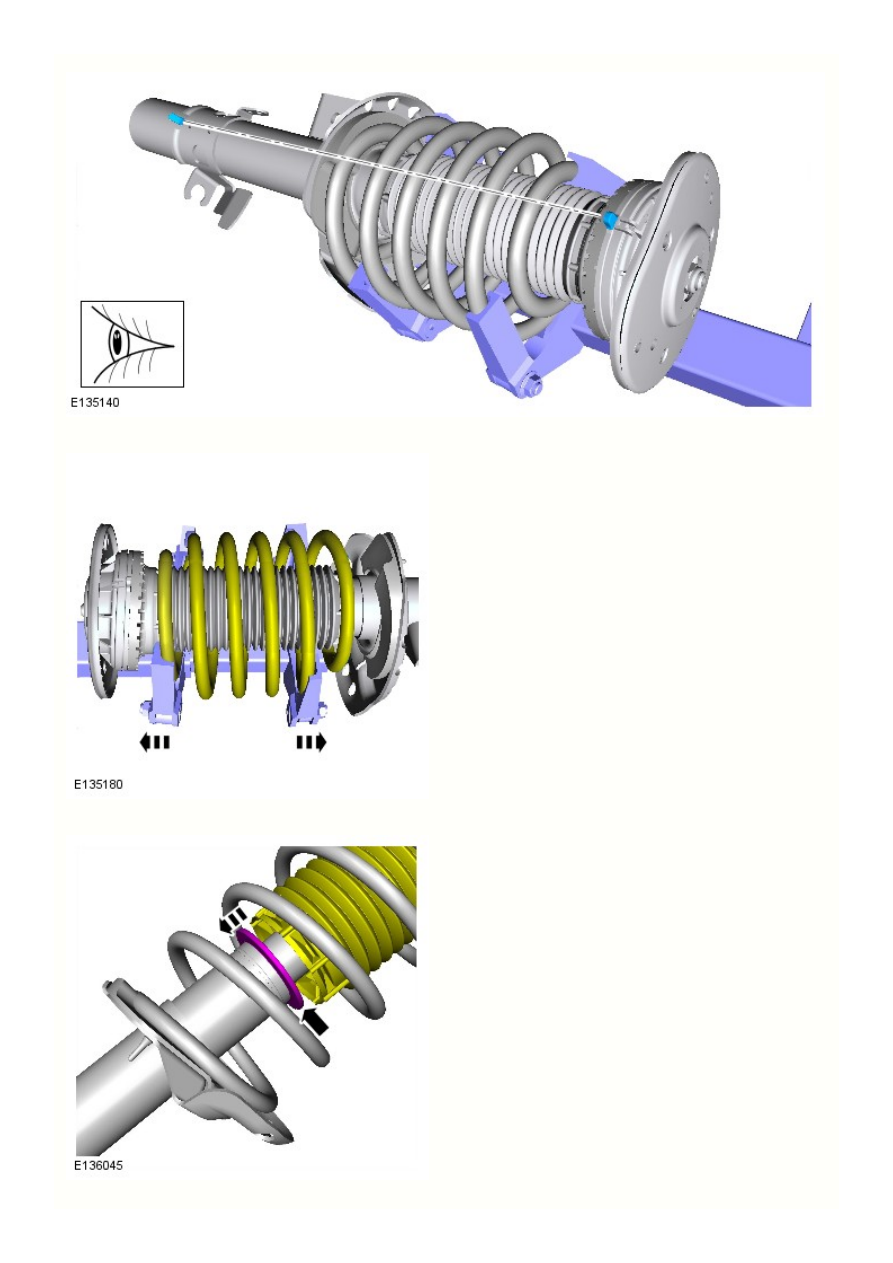

ПРЕДОСТЕРЕЖЕНИЕ: Убедитесь, что компоненты выровнены,



как показано на рисунке.

12.

11.

15.

14.

13.

ПРЕДОСТЕРЕЖЕНИЕ: Убедитесь, что компоненты



выровнены, как показано на рисунке.

Установите пружину в сборе с амортизатором.

Обратитесь к процедуре: Shock Absorber and Spring Assembly - Vehicles
With: Dynamic Suspension (204-01 Front Suspension, Снятие и установка).

Проверьте дорожный просвет системы подвески.

Рулевая колонка -

Общая спецификация

Позиция

Спецификации

Верхняя часть рулевой колонки

Ручная регулировка наклона и вылета рулевой колонки

Моменты затяжки

Позиция

Nm

lb-ft

lb-in

Болт крепления рулевого колеса к рулевой колонке

47

35

-

Болты крепления модуля рулевого колеса к рулевой колонке

10

7

-

Болт крепления универсального шарнира к рулевому механизму*

25

18

-

Болты крепления внутренней поперечной балки к рулевой колонке

25

18

-

Болты крепления переключателя на рулевом колесе к арматуре рулевого колеса

2,1

-

18,58

Болты крепления лопаточных переключателей передач

1,6

-

14,16

* Необходимо установить новые гайки/болты
