Range Rover Evoque. Руководство - часть 230

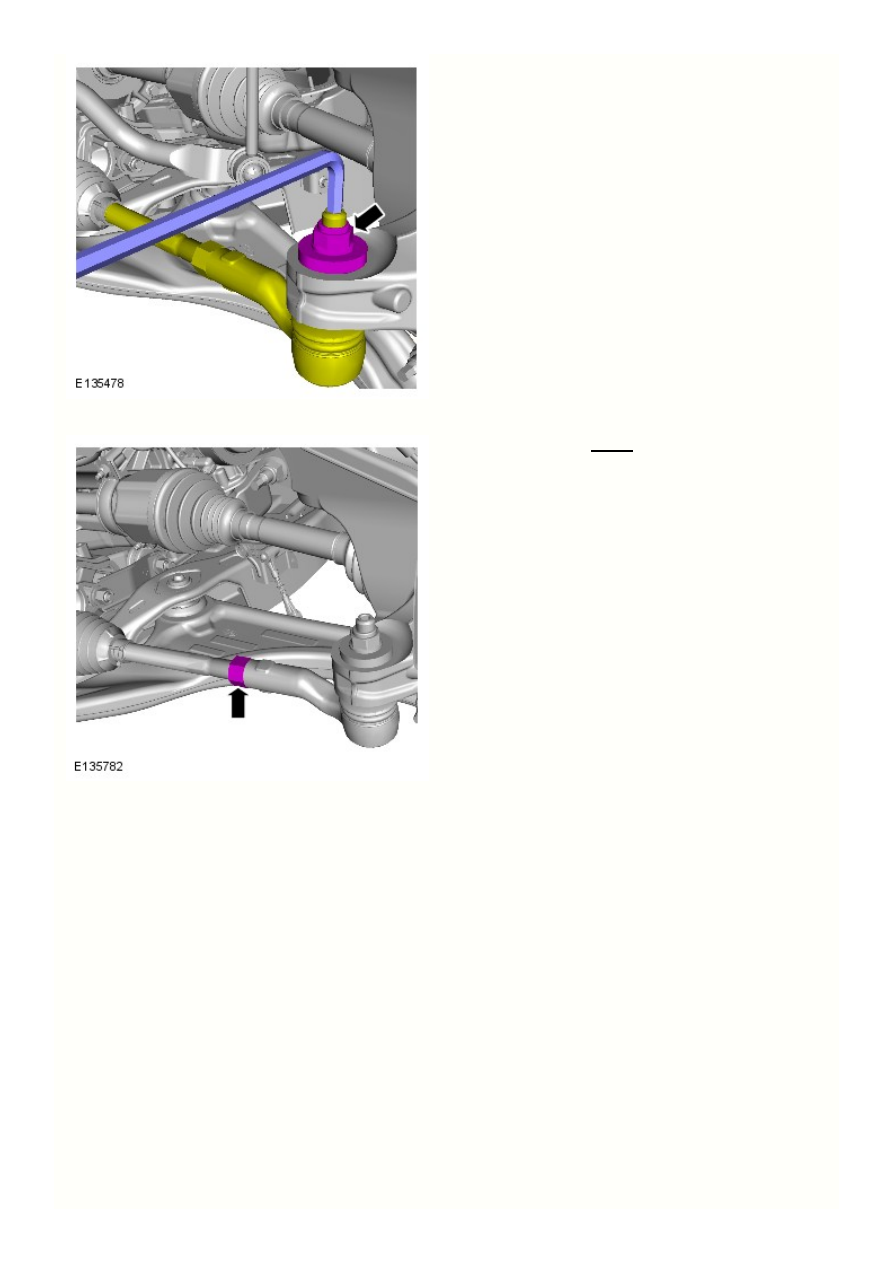

2.

1.

7.

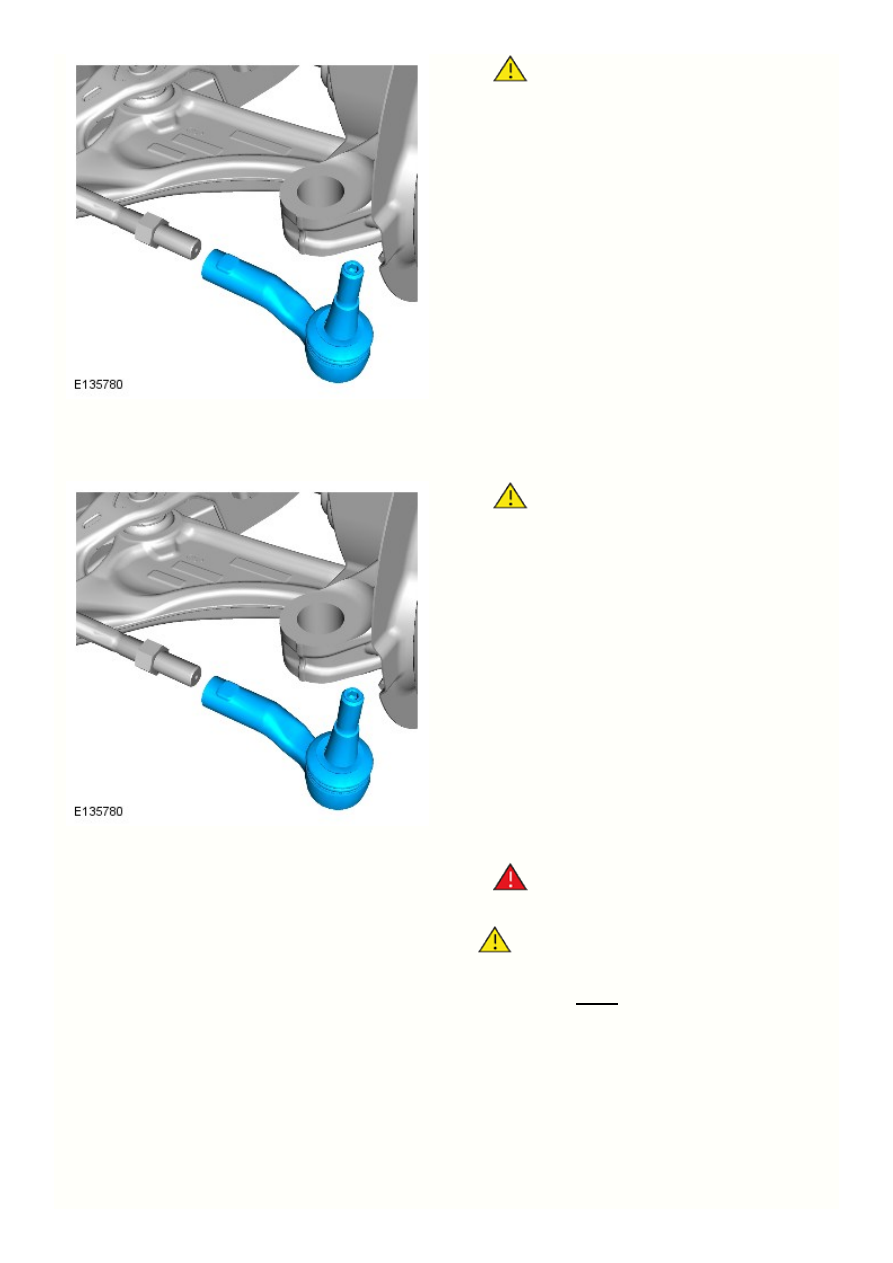

ПРЕДОСТЕРЕЖЕНИЕ: Отметьте количество



оборотов при снятии наконечника рулевой тяги, чтобы в
дальнейшем облегчить установку.

Установка

ПРЕДОСТЕРЕЖЕНИЕ: Убедитесь в том, что



наконечник рулевой тяги закручен на такое же количество
оборотов, что и при снятии.

ПРЕДУПРЕЖДЕНИЕ: Используйте только новую



гайку.

ПРЕДОСТЕРЕЖЕНИЕ: Удостоверьтесь, что шаровой



элемент шарового шарнира не вращается.



Момент затяжки:

133 Nm

5.

4.

3.



Момент затяжки:

100 Nm

Обратитесь к процедуре: Wheel and Tire (204-04, Снятие и установка).

Используя только рекомендованное Land Rover оборудование для

регулировки геометрии всех четырех колес, проверьте и отрегулируйте
геометрию колес.

1.

3.

2.

1.

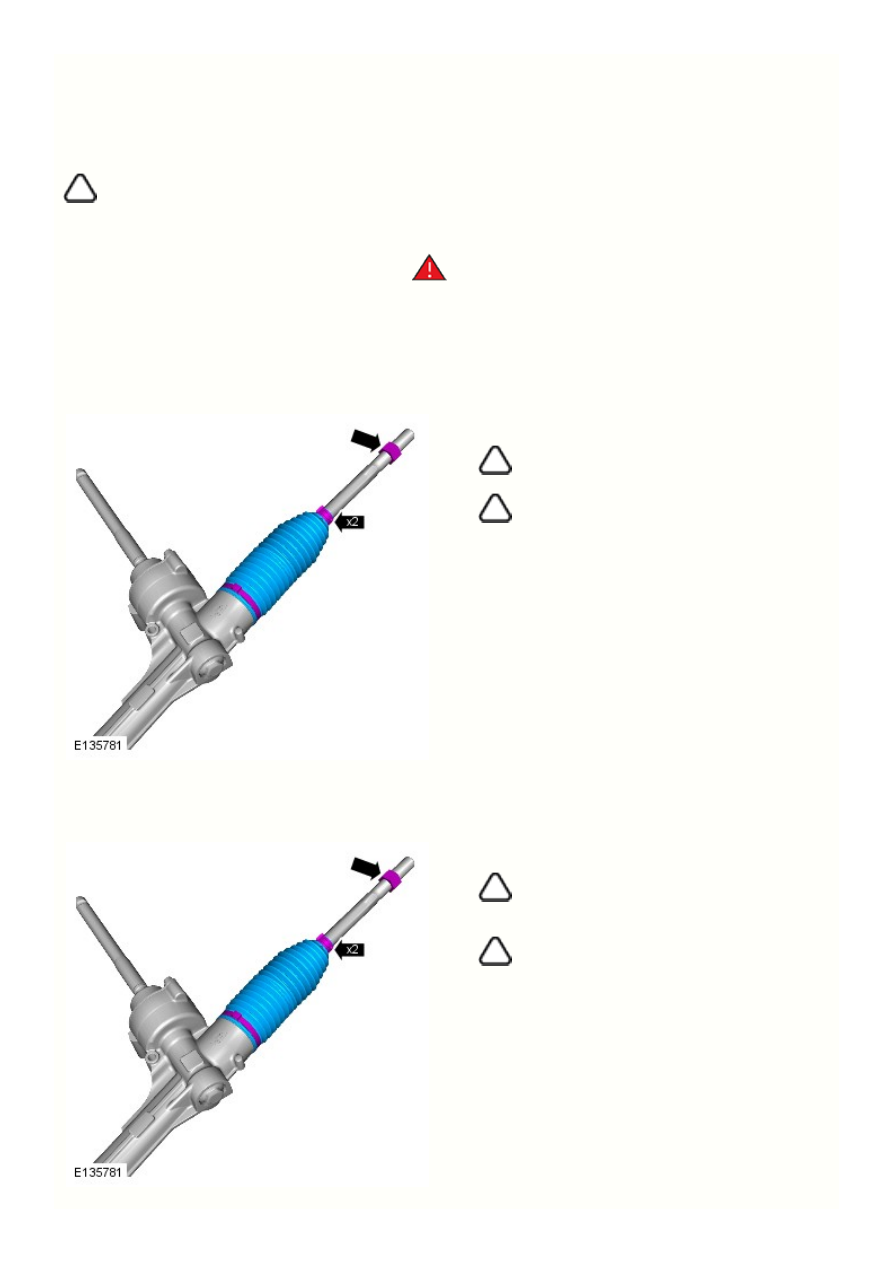

Рулевой привод - Кожух рулевого механизма

Снятие и установка

Снятие

ПРИМЕЧАНИЕ: На рисунке показан автомобиль с левосторонним рулевым управлением, автомобиль с правосторонним



рулевым управлением выглядит аналогично.

ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль осевые



подпорки.

Приподнимите и подоприте автомобиль.

Обратитесь к процедуре: Tie Rod End (211-03, Снятие и установка).

Примечания:

Отметьте положение элементов перед их снятием.



Отбракуйте крепежные зажимы.



Установка

Примечания:

Элементы следует установить в исходное положение,



отмеченное при снятии.

Установите новые зажимы крепления.



2. Обратитесь к процедуре: Tie Rod End (211-03, Снятие и установка).
