Рулевое управление с усилителем - Рулевой механизм

Снятие и установка

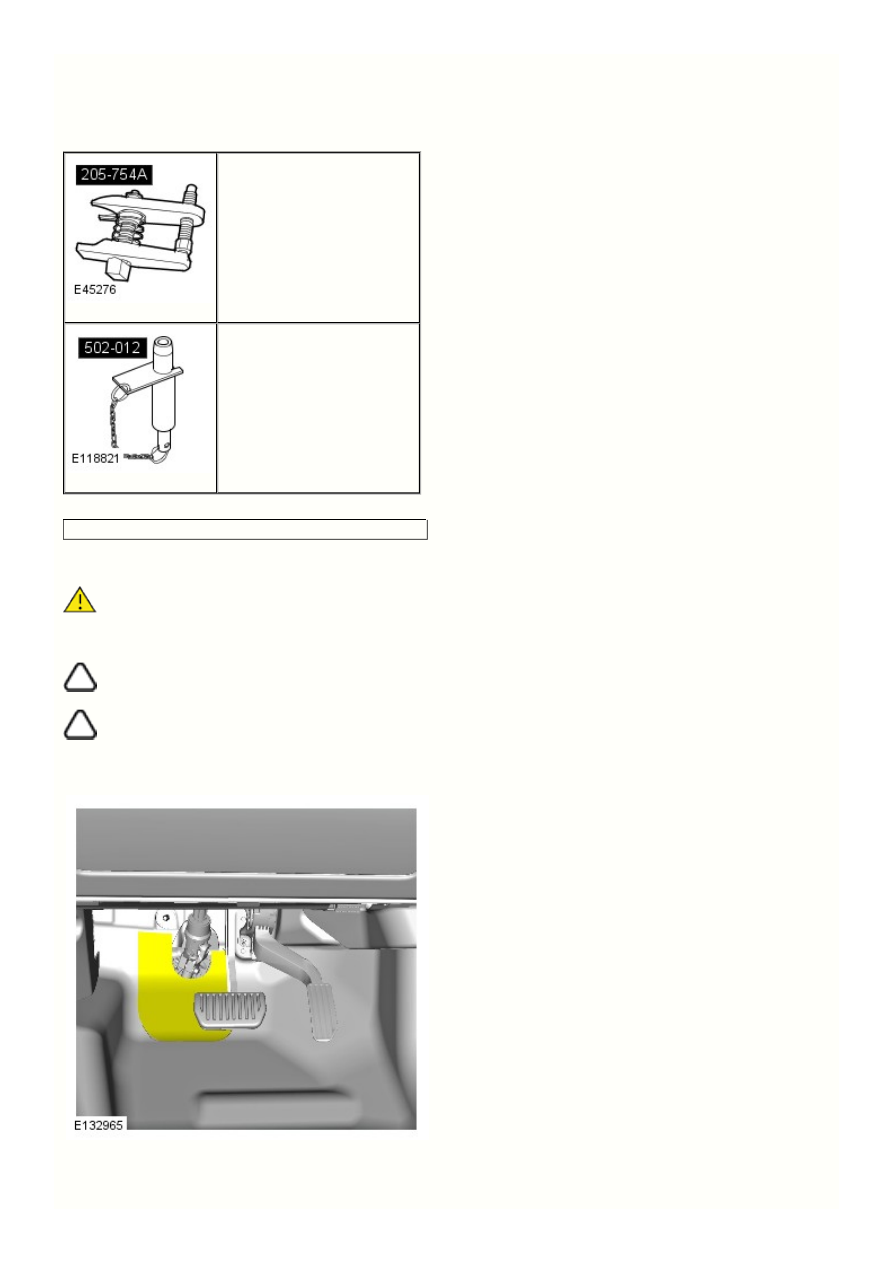

Специальный инструмент(ы)

205-754A
Разделитель, шаровые шарниры

502-012
Установочные штифты, подрамник

Общее оборудование

Домкрат для коробки передач

Снятие

ПРЕДОСТЕРЕЖЕНИЕ: Гайки и болты следует затягивать, когда автомобиль стоит на колесах.



Примечания:

Описание процедуры снятия может содержать описание действий по установке.



На рисунке показан автомобиль LHD, автомобиль RHD выглядит аналогично.



Для всех автомобилей

6.

5.

4.

3.

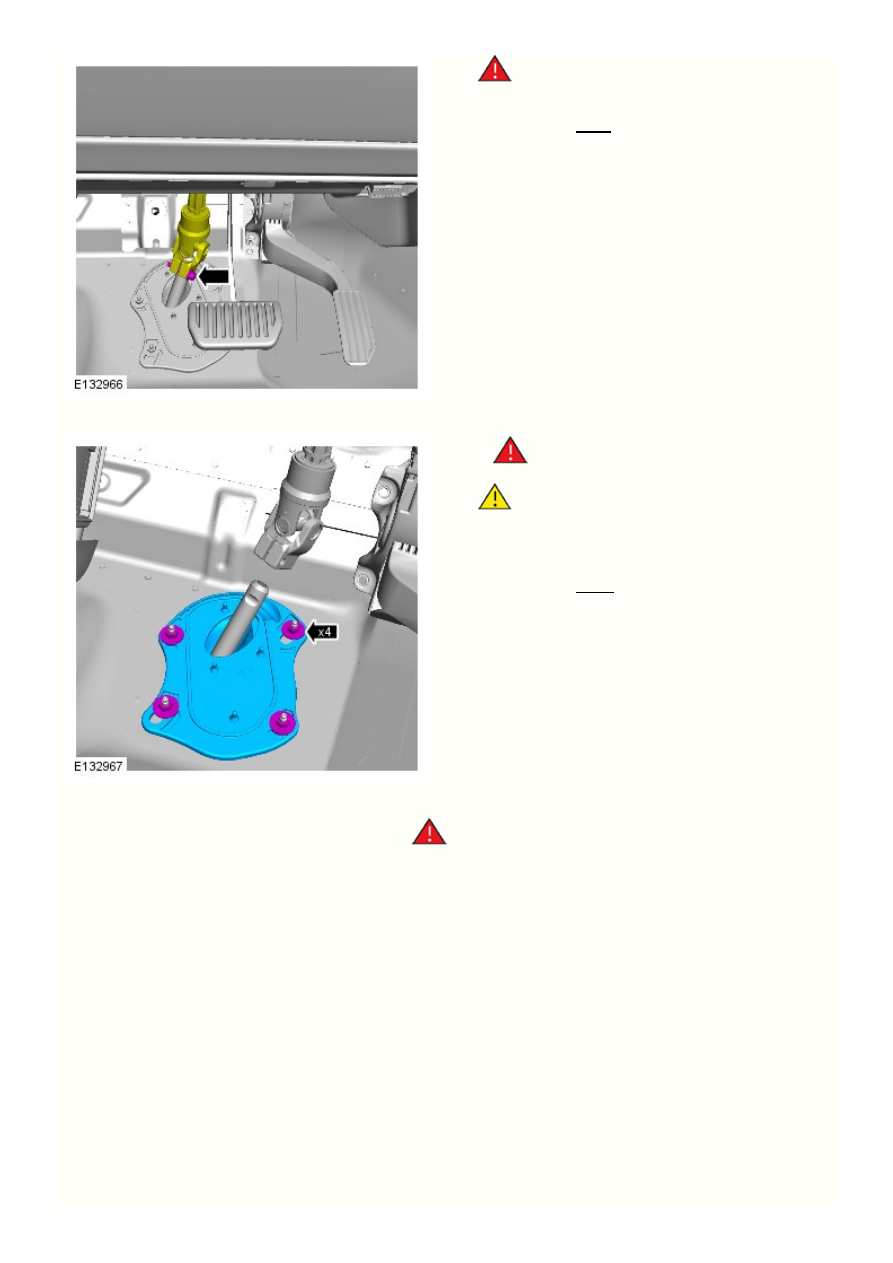

ПРЕДУПРЕЖДЕНИЕ: Вверните новый болт упругой



муфты рулевой колонки.



Момент затяжки:

25 Nm

ПРЕДУПРЕЖДЕНИЕ: Используйте новые гайки.



ПРЕДОСТЕРЕЖЕНИЕ: Убедитесь в том, что



указанный крутящий момент не превышен. В противном
случае крепежные шпильки могут разрезать и повредить
панель кузова.



Момент затяжки:

2,8 Nm

ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль домкратные



стойки.

Поднимите автомобиль и установите опоры.

Повторите процедуру для другого колеса.

Обратитесь к процедуре: Fender Splash Shield (501-02, Снятие и установка).

11.

10.

9.

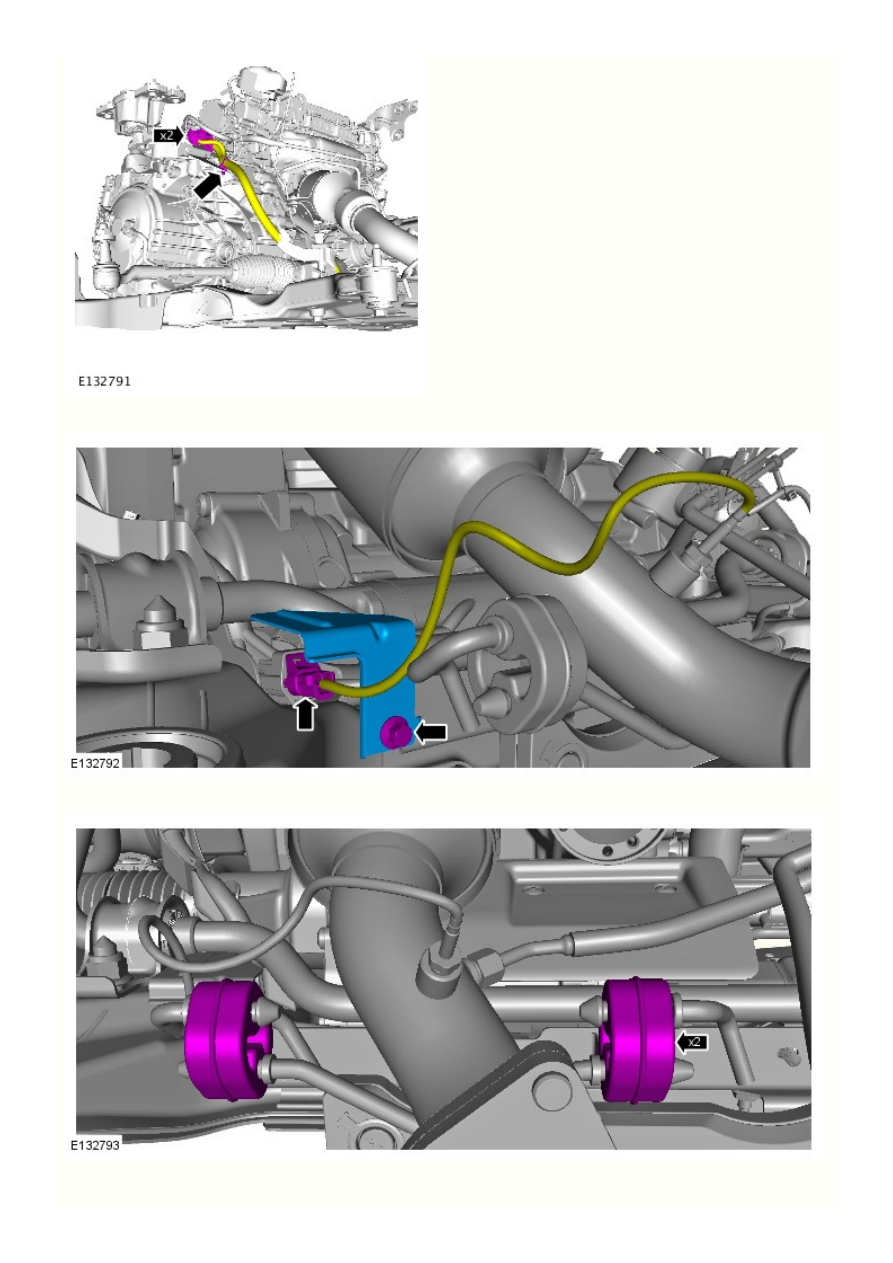

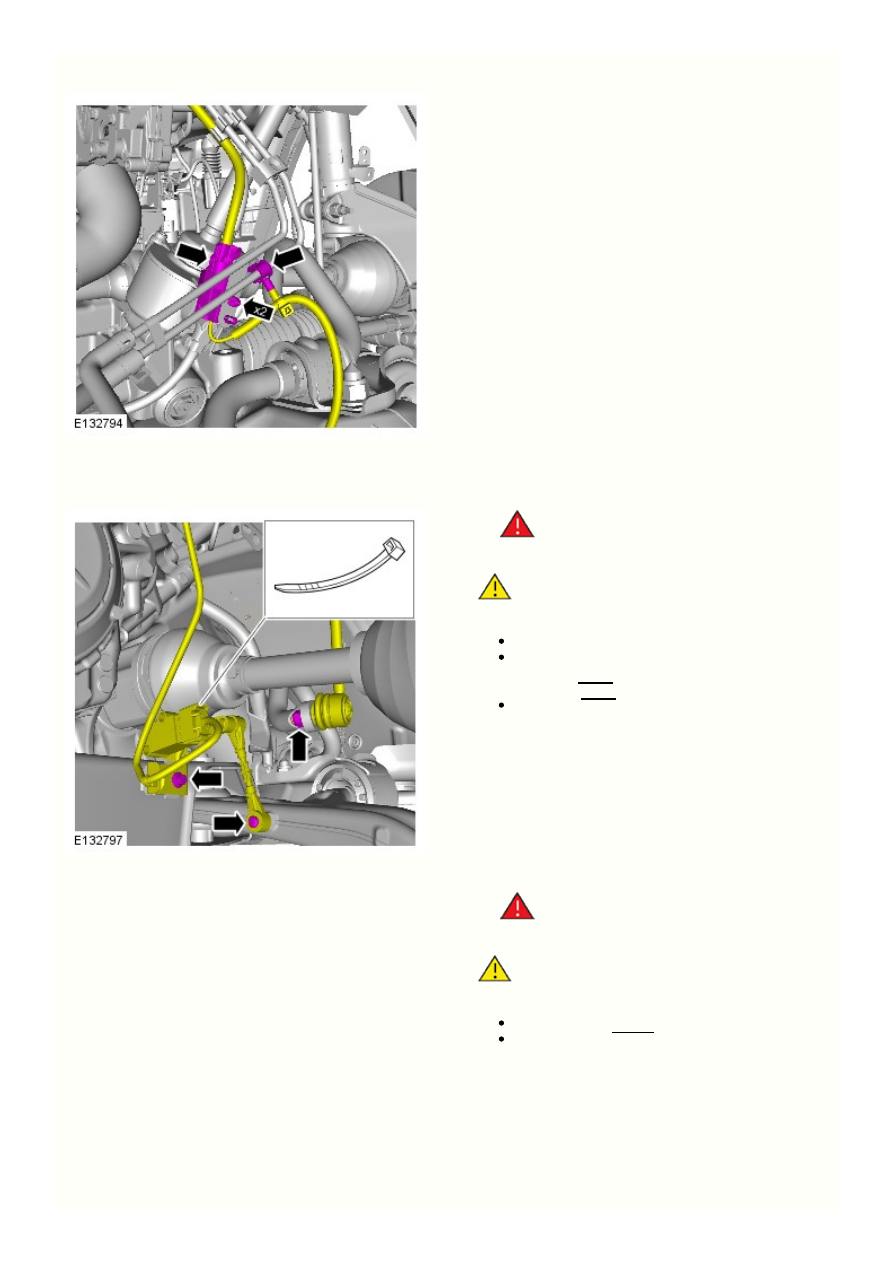

Автомобили с противосажевым фильтром (DPF)

Для всех автомобилей

ПРЕДУПРЕЖДЕНИЕ: Используйте только новую



гайку.

ПРЕДОСТЕРЕЖЕНИЕ: Удостоверьтесь, что шаровой



элемент шарового шарнира не вращается.

Отведите в сторону и привяжите.

Момент затяжки:

Болт  10 Nm
гайка  55 Nm

Повторите описанный выше шаг с другой стороны
автомобиля.

ПРЕДУПРЕЖДЕНИЕ: Используйте только новую



гайку.

ПРЕДОСТЕРЕЖЕНИЕ: Удостоверьтесь, что шаровой



элемент шарового шарнира не вращается.



Момент затяжки:

133 Nm

Повторите описанный выше шаг с другой стороны
автомобиля.
