5.

4.

3.

2.

1.

Стояночный тормоз и привод стояночного тормоза - Отключение стояночного тормоза при
отсутствии бортового питания

Общие процедуры

Проверка

ПРЕДУПРЕЖДЕНИЕ: Перед выполнением описанной ниже операции подставьте под колеса колодки и убедитесь в том, что в



автомобиле и рядом с ним никого нет.

ПРЕДОСТЕРЕЖЕНИЕ: На иллюстрации показана левая сторона, на правой стороне выполняется аналогичным образом.



Примечания:

Операция выполняется в случае если электропитание автомобиля отключено.



Шаги, описанные в этой процедуре, могут входить в процедуру установки.



Отсоедините провод массы от аккумуляторной батареи.

Обратитесь к процедуре: Specifications (414-01, Спецификации).

ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль осевые



подпорки.

Приподнимите и подоприте автомобиль.

Обратитесь к процедуре: Wheel and Tire (204-04, Снятие и установка).

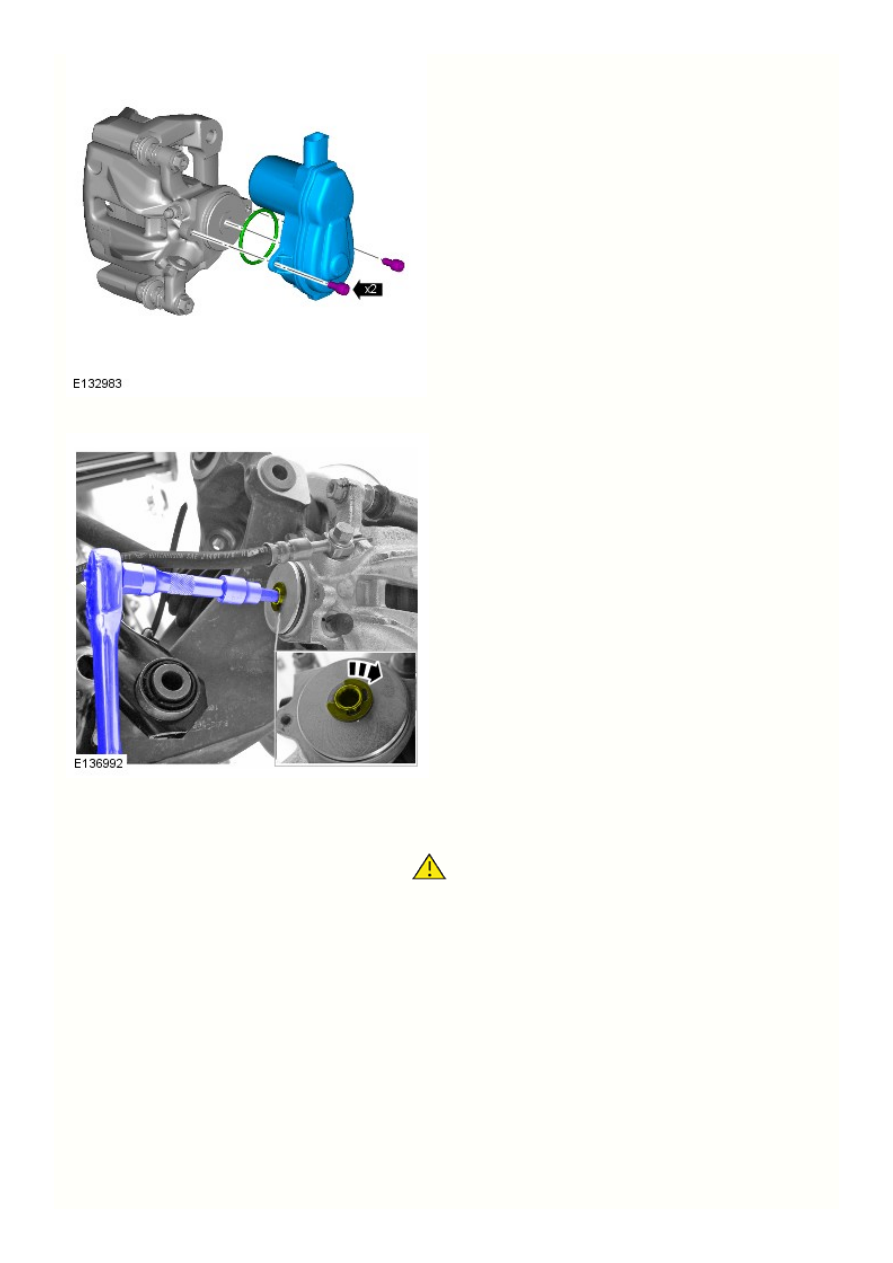

ПРЕДОСТЕРЕЖЕНИЕ: Отбракуйте болт за его



дальнейшей ненадобностью.

ПРИМЕЧАНИЕ: Снимите уплотнительное кольцо и



выбросьте его.



Момент затяжки:

11 Nm

3.

2.

1.

6.

Регулировка

ПРЕДОСТЕРЕЖЕНИЕ: Необходимо установить новое кольцевое



уплотнение.

Установите элементы, выполнив действия в последовательности, обратной
порядку разборки.

Повторите описанную выше процедуру с другой стороны.

С помощью диагностического прибора выполните калибровку

электрического стояночного тормоза (EPB).

7.

6.

5.

4.

3.

2.

1.

Стояночный тормоз и привод стояночного тормоза - Проверка электрического стояночного
тормоза (EPB) на роликовом стенде

Общие процедуры

Activation

ПРЕДОСТЕРЕЖЕНИЕ: Автомобили с автоматической коробкой передач должны иметь переключатель управления коробки



передач (TCS) в нейтральном положении.

ПРИМЕЧАНИЕ:



Для проведения проверки электрического стояночного тормоза (EPB) на роликовом стенде необходимо

соблюдать следующее:

Зажигание должно быть

 , двигатель при этом

 должен работать

ВКЛЮЧЕНО

НЕ

Передние колеса неподвижны
Задние колеса должны вращаться с постоянной скоростью не менее 5 секунд в диапазоне 2,5 – 9 км/ч (1,5 – 5,5 миль/ч)

Для всех автомобилей

Положение автомобиля на роликовом стенде во время проверки.

Для автомобилей с автоматической коробкой передач

ПРИМЕЧАНИЕ: Для выполнения следующего пункта необходимо,



чтобы коробка передач вернулась в положение автоматической парковки,
на что потребуется 10 минут.

Переключите TCS в НЕЙТРАЛЬНОЕ положение и ВЫКЛЮЧИТЕ зажигание.

Включите зажигание (ON).

Для всех автомобилей

ПРЕДОСТЕРЕЖЕНИЕ: Убедитесь в том, что передние колеса



неподвижны.

ПРИМЕЧАНИЕ: В подтверждение того, что автомобиль находится в



режиме проверки, загорится сигнализатор EPB.

Режим проверки активируется после того, как автомобиль начинает
двигаться на роликовом стенде со скоростью в диапазоне 2,5 – 9 км/ч (1,5 –
5,5 миль/ч)

Примечания:

Действие стояночного тормоза будет увеличиваться постепенно.



При включении переключателя EPB более четырех раз увеличения



тормозного усилия стояночного тормоза происходить не будет.

Включите и выключите переключатель EPB четыре раза подряд.

Выключите переключатель EPB.

Снимите автомобиль с роликового стенда.
