8.

7.

6.

5.

4.

ПРЕДОСТЕРЕЖЕНИЕ: Элементы следует



установить в исходное положение, отмеченное при снятии.

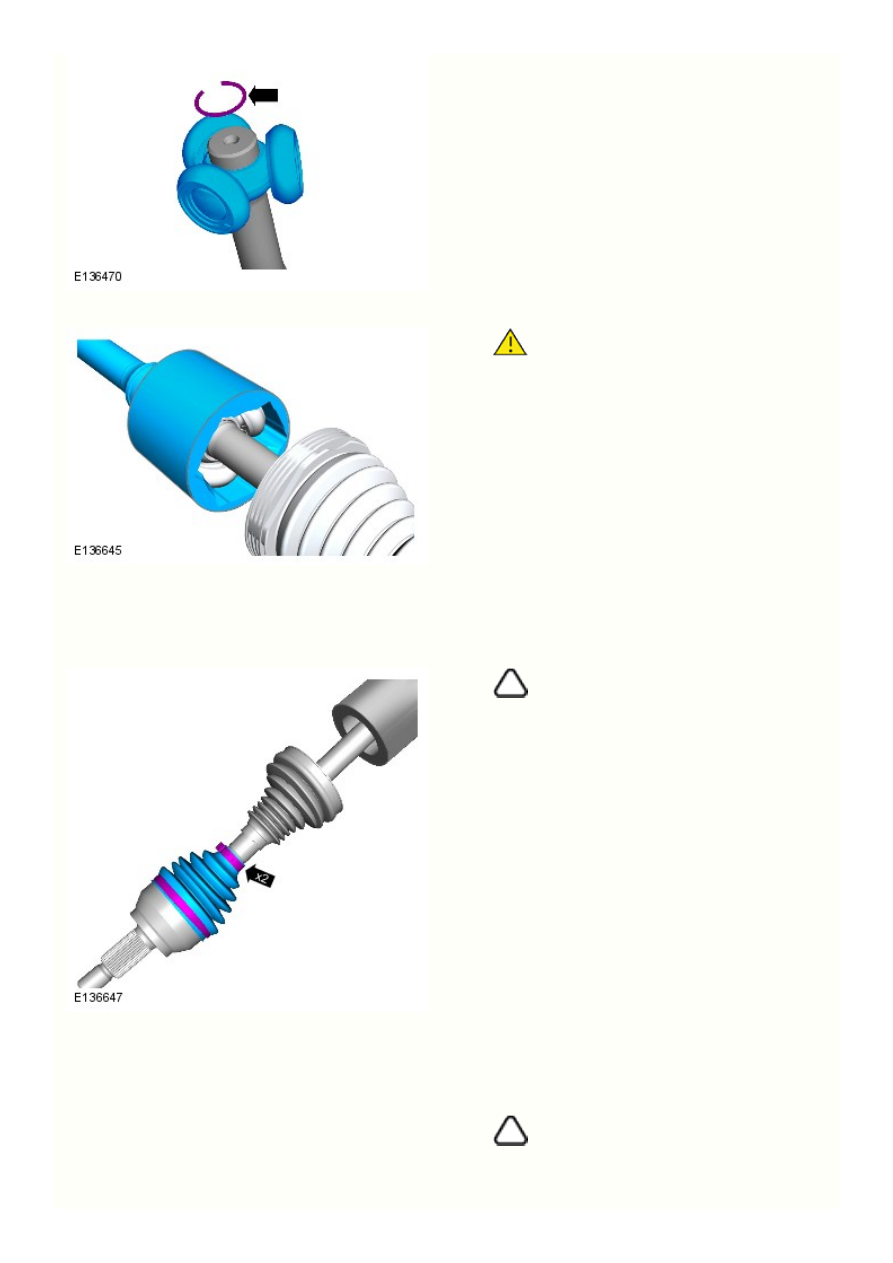

Заполните внешний ШРУС консистентной смазкой из комплекта

поставки.

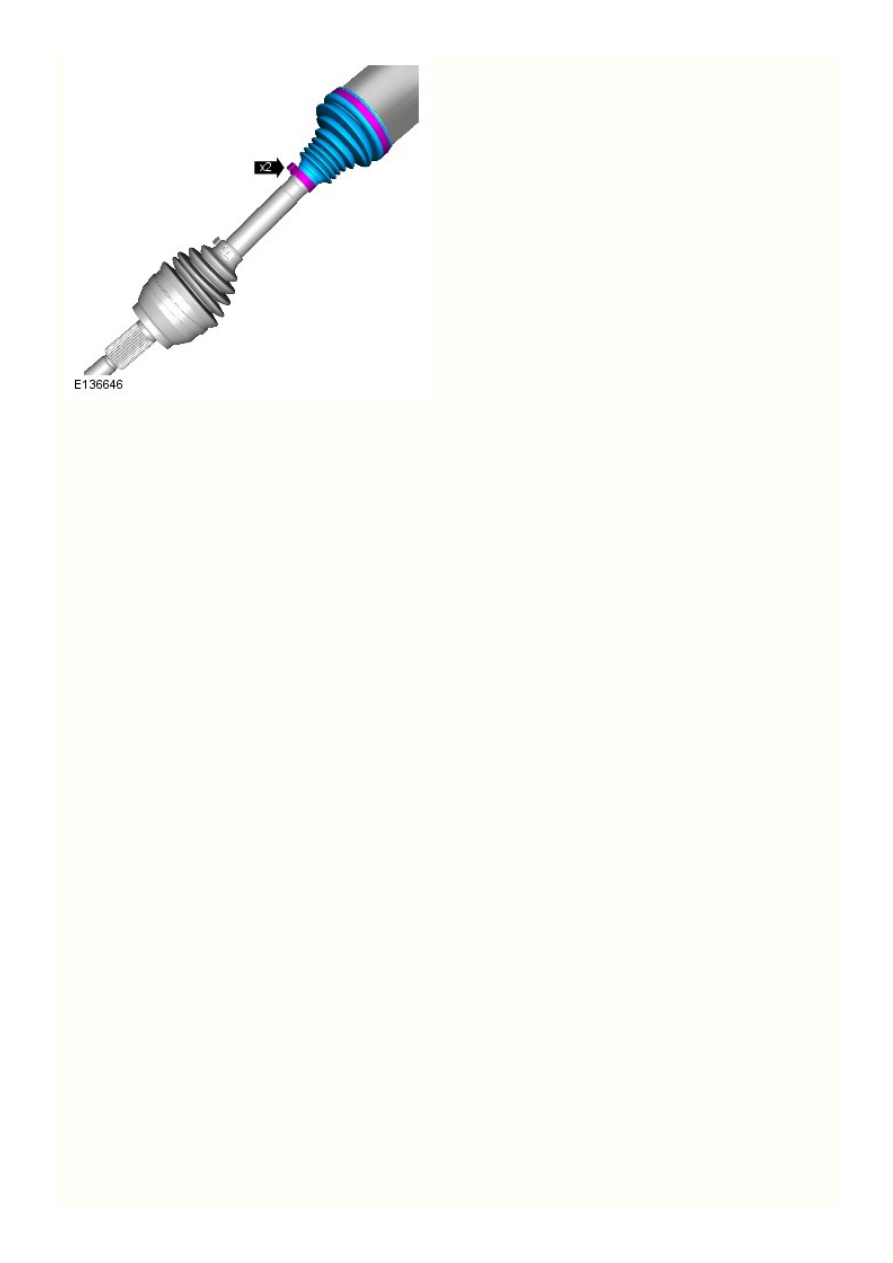

ПРИМЕЧАНИЕ: Установите новые зажимы



крепления.

Заполните внутренний ШРУС консистентной смазкой из комплекта

поставки.

ПРИМЕЧАНИЕ: Установите новые зажимы



крепления.

9. Обратитесь к процедуре: Rear Halfshaft LH (205-05, Снятие и установка).
Обратитесь к процедуре: Rear Halfshaft RH (205-05, Снятие и установка).

Система тормозов – Общая информация -

Тормозная жидкость

ПРЕДОСТЕРЕЖЕНИЕ: * Если показанной жидкости нет в наличии, используйте тормозную жидкость DOT 4 с низкой вязкостью,



соответствующую ISO 4925 (класс 6) и требованиям Land Rover LRES22BF03.

Позиция

Спецификации

Рекомендованная гидравлическая жидкость*

ЖИДКОСТЬ SHELL DONAX YB DOT4 ESL

Общая спецификация

Позиция

Спецификации

Передние и задние тормозные
суппорты

Однопоршневые плавающие суппорты

Работа

Гидравлическая, саморегулирующаяся система

Передние дисковые тормоза

Вентилируемые

Задние дисковые тормоза

Сплошной

Стояночный тормоз

Электронный, приводится в действие электрическим сервоприводом

Главный цилиндр

Спаренный с независимыми (первичным и вторичным) гидравлическими контурами

Вакуумный усилитель тормозов

Компактная конструкция со спаренными мембранами диаметром 203,2 мм (8,00 дюймов) и 228,60
мм (9,00 дюймов)

5.

4.

3.

2.

1.

Система тормозов – Общая информация - Система тормозов

Диагностика и проверки

Принципы работы

Для получения подробного описания тормозной системы обратитесь к соответствующему разделу "Описание и работа" в руководстве
по ремонту. За дополнительной информацией обратитесь к:

Hydraulic Brake Actuation (206-06, Описание и принцип действия),
Brake Booster (206-07, Описание и принцип действия).

Осмотр и проверка

ПРЕДОСТЕРЕЖЕНИЕ: Диагностика путем подстановки элемента с другого автомобиля

 . Подстановка блоков



ЗАПРЕЩЕНА

управления не гарантирует подтверждения неисправности и, кроме того, может вызвать дополнительные неисправности в
проверяемом автомобиле и (или) в автомобиле, с которого снимаются блоки.

Примечания:

Если предполагается неисправность блока управления или элемента, и на автомобиль продолжают распространяться



гарантийные обязательства изготовителя, перед установкой нового блока/элемента обратитесь к руководству по гарантийной политике
и процедурам, или выясните, не требуется ли для замены предварительное разрешение согласно какой-либо действующей
специальной программе.

При выполнении проверок напряжения или сопротивления всегда используйте цифровой мультиметр с точностью до трех



десятичных разрядов и с действующим калибровочным сертификатом. При проверке сопротивления обязательно учитывайте
сопротивление проводов цифрового мультиметра.

Перед началом диагностических процедур с использованием тестов локализации неисправности проверьте и устраните



основные неисправности.

Убедитесь в обоснованности жалобы клиента

Проведите осмотр на предмет явных признаков повреждений и целостности системы

Таблица визуальной проверки

Механика

Состояние и установка тормозных колодок
Состояние и установка суппортов
Состояние и установка тормозных дисков
Состояние и установка тормозного диска(ов) стояночного тормоза
Состояние и установка усилителя тормозов
Состояние и установка вакуумного шланга усилителя тормозов
Состояние и установка главного тормозного цилиндра
Гидравлический блок управления (HCU)
Утечки тормозной жидкости
Индикатор предупреждения о тормозной системе

Если очевидная причина выявленной вами или описанной клиентом проблемы обнаружена, перед переходом к

последующим действиям устраните ее (если это возможно)

Если причина не очевидна при осмотре, проверьте признак неисправности и обратитесь к таблице признаков

неисправности, или проверьте на наличие кодов DTC и обратитесь к Указателю диагностических кодов неисправности (DTC)

Проверьте DDW на наличие открытых кампаний. Обратитесь к соответствующим бюллетеням и сообщениям SSM, имеющим

отношение к конкретной жалобе клиента, и выполните рекомендации при необходимости

Таблица признаков неисправностей

Таблица признаков неисправностей

Признак

Возможные причины

Действие

Посторонний предмет(ы) в
тормозах

Проверьте передние и задние тормоза
на наличие посторонних объектов
