Для получения полной информации о спутниковой навигационной системе см. руководство по эксплуатации.

Установка SIM-карты для подключения к Wi-Fi

Установите SIM-карту для подключения к Wi-Fi.

ПРИМЕЧАНИЕ: Запрещается вставлять SIM-карту в устройство для чтения карт, пока не завершена процедура предпродажной



подготовки (PDI) с использованием SDD и не нажата кнопка eCall телематической системы. В противном случае, это может привести к
проблемам с подключением телематической системы

При подключении к точке доступа Wi-Fi используется сотовая система передачи данных. Убедитесь, что автомобиль расположен в
зоне с высоким уровнем сигнала сети.

На SIM-карту предварительно загружаются данные для тестирования. Используйте все данные перед передачей автомобиля клиенту.

Извлеките SIM-карту из транспортировочной сумки; сохраните упаковку для передачи клиенту.
Вставьте SIM-карту в устройство для чтения карт.

-  Устройство для чтения SIM-карт расположено в багажном отделении, справа от запасного колеса / шины в сборе.

Выберите точку доступа Wi-Fi на сенсорном экране.
Включите точку доступа Wi-Fi.

-  Дождитесь появления пиктограммы 3G.

Подключите совместимое устройство, используя имя точки доступа и пароль, отображенные на экране.
Проверьте систему с помощью максимального количества данных перед передачей автомобиля клиенту.

Мультимедийная система в задней части салона

ПРИМЕЧАНИЕ: Только для автомобилей LV; 538.



Наушники для мультимедийной системы в задней части салона (RSE) находятся в пакете съемных элементов. Дистанционный пульт
управления сенсорным экраном (TsRC) находится в док-станции. Необходимо выполнить следующие действия:

ПРИМЕЧАНИЕ: Блок TsRC устанавливается в док-станцию нижней частью на направляющие пальцы док-станции; затем



необходимо надавить на выступ в верхней части TsRC.

Установите две батарейки AAA в каждый комплект наушников.
Поместите наушники в панели задних дверей — по одному с каждой стороны.
Установите аккумуляторную батарею TsRC.
Установите блок TsRC в док-станцию (щелчок означает успешное подключение TsRC к док-станции). Проследите, чтобы
подсвечивалось не менее двух сегментов зарядки.

Меню информации и настроек автомобиля

Ряд функций автомобиля и параметров отображения можно настраивать через меню информации и настроек автомобиля.

ПРИМЕЧАНИЕ: Некоторые параметры персонализации могут быть доступны не во всех странах и не во всех комплектациях



автомобиля.

Для отображения и навигации по информационному меню и меню настроек автомобиля используйте органы управления меню на
рулевом колесе:

Нажмите кнопку "вверх" ли "вниз" для доступа к следующему списку меню:

-  Настройки автомобиля
-  Маршрутный компьютер
-  Настройки дисплея
-  Служебное меню

Нажмите кнопку "вправо", чтобы просмотреть подсписок для каждого меню.
Нажмите кнопку "влево" для возврата в предыдущее меню.
Нажмите кнопку "OK", чтобы выбрать выделенный пункт.

Выбор языка для щитка приборов

При включенном зажигании и не работающем двигателе используйте элементы управления на рулевом колесе для выбора "Главное
меню" > "Настройки дисплея" > "Язык" из меню щитка приборов.

Выберите "Английский (США)".

Система управления дальним светом (HBA)

Система автоматического управления фарами оснащена дополнительной функцией управления дальним светом (HBA). Для
правильной работы системы на информационной панели необходимо включить опцию стороны движения и активировать функцию.

1.

2.
3.
4.

1.
2.
3.

4.

5.

1.
2.
3.
4.

5.

ПРИМЕЧАНИЕ: Включение или отключение функции HBA производится элементом "Активировать помощь". Включение или



отключение функции HBA не влияет на ранее заданные настройки параметра стороны движения.

При включенном зажигании и не работающем двигателе:

Используйте элементы управления на рулевом колесе для выбора "Главное меню" > "Настройка автомобиля" > "Система
управления дальним светом" из меню щитка приборов.
Настройте параметр "Сторона движения", выбрав

 движение с правой стороны (дороги).

ТОЛЬКО

Включите HBA, выбрав элемент "Активировать помощь".
Выполните визуальную проверку и убедитесь в отсутствии наклеек, табличек или других препятствий непосредственно перед
датчиком камеры HBA.

Bluetooth®

ПРИМЕЧАНИЕ: Убедитесь, что устройство поддерживает технологию Bluetooth®.



Для просмотра списка совместимых телефонов обратитесь к разделу Owners (Владельцы) на сайте Land Rover по адресу
www.landrover.com.

Предусмотрено два способа связи устройства с поддержкой Bluetooth® с системой автомобиля. Ниже подробно описан способ
подключения автомобиля к системе. Второй способ - "Vehicle to device" (подключение автомобиля к устройству). При выборе способа
подключения "Автомобиль - Устройство" следуйте инструкциям на экране.

С помощью телефона с поддержкой Bluetooth® и при включенном зажигании автомобиля и сенсорном экране:

Нажмите кнопку

 (общие настройки), затем выберите

 в отображаемых пунктах меню.

General settings

Bluetooth®

Выберите из списка

 (разрешить обнаружение системы).

Make system discoverable

Подключите соединение беспроводной технологии Bluetooth® на телефоне или устройстве и выполните поиск устройств
Bluetooth®. На некоторых моделях телефонов такая операция называется поиском новых сопряженных устройств.

-  Дополнительные сведения см. в руководстве по эксплуатации телефона.

На экране телефона появится номер ключа доступа. Если этот номер совпадает с номером на сенсорном экране, нажмите Yes
(Да) или

 (Сопряжение) на телефоне.

Pair

После сопряжения телефон появится в списке подключенных устройств и на экране Phone (телефон).

  — только для автомобилей LV; 538C.

Работа складного верха

Проверьте работу электрических стеклоподъемников и складного верха — только для автомобилей LV; 538C.

Чтобы опустить складной верх:

Убедитесь, что зажигание включено.
Нажмите и удерживайте переднюю часть переключателя.
Стекла дверей полностью опустятся. Складной верх отсоединится и начнет двигаться.
Когда складной верх полностью опустится, прозвучит звуковое предупреждение, и на информационной панели появится
соответствующее сообщение.
Отпустите переключатель.

1.
2.
3.

4.

1.

2.

3.

1.
2.
3.

4.
5.

1.
2.

3.

4.

1.
2.

ПРИМЕЧАНИЕ: Если отпустить переключатель в любой момент во время опускания складного верха, перемещение



прекращается.

Чтобы поднять складной верх:

Убедитесь, что зажигание включено.
Нажмите и удерживайте переднюю часть переключателя. Складной верх отсоединится и начнет двигаться.
Когда складной верх полностью поднимется, прозвучит звуковое предупреждение, и на информационной панели появится
соответствующее сообщение.
Отпустите переключатель.

ПРИМЕЧАНИЕ: Если отпустить переключатель в любой момент во время закрывания складного верха, перемещение



прекращается.

Работа стеклоподъемников

Проверьте правильность работы всех стеклоподъемников, включая функцию стеклоподъемников "one shot" (Одним нажатием). Если
функция "one shot" (одним нажатием) не работает, выполните следующие действия:

Полностью поднимите стекло. Отпустите переключатель управления стеклоподъемниками, а затем полностью поднимите
стекло, удерживая переключатель в течение двух секунд.
Полностью опустите стекло. Отпустите переключатель управления стеклоподъемниками, а затем полностью опустите стекло,
удерживая переключатель в течение двух секунд.
Чтобы использовать функцию "one shot" (одним нажатием), переместите вверх и отпустите переключатель управления
стеклоподъемниками. Повторите эту процедуру для всех окон.

Сброс функции подъема/опускания стекла одним касанием / защитной функции

При отключении или повторном подключении АКБ функция подъема/опускания стекла одним касанием / защитная функция не будут
работать (это не повлияет на остальные функции управления стеклами).

Полностью поднимите стекло и отпустите выключатель.
Еще раз потяните выключатель этого окна вверх и удерживайте его в закрытом положении еще 2 секунды.
Полностью опустите стекло этого же окна и отпустите выключатель. Снова нажмите переключатель опускания стекла и
удерживайте его еще 2 секунды.
Подтвердите установку функции, опустив стекло и затем подняв его в режиме одного касания.
Повторите эту операцию для другого(-их) стекла(-ол) с электроприводом.

Отключение защитной функции

Иногда при закрывании окна стекло останавливается и затем начинает опускаться; причиной этого может быть обледенение,
повреждение направляющих или перекос уплотнения, что вызывает срабатывание защитной функции стеклоподъемников.
При наличии признаков повреждений или неисправности проблему следует устранить, и только после этого можно продолжать
проверки PDI.

ПРИМЕЧАНИЕ: Если этот прием не поможет устранить источник повышенного сопротивления движению стекла, защитная



функция будет отключена, и ее нужно будет восстановить после устранения причины блокирования стекла.

Если стекло останавливается из-за обледенения, защитную функцию можно отключить следующим образом:

После первой попытки закрыть окно повторите ее снова.
После возвращения стекла с того места, где оно встречает сопротивление, снова задействуйте переключатель (не позже 10
секунд после возвращения), пока стекло вновь не остановится (на третьей попытке стекло не будет возвращаться обратно).
Немедленно потяните переключатель еще раз. Теперь стекло поднимется на небольшое расстояние с увеличенной силой,
преодолевая сопротивление.
Повторяйте нажатия, пока стекло полностью не поднимется. При каждой остановке стекла выключатель нужно тянуть (вверх)
немедленно (в течение 0,5 секунды), чтобы не возобновлялось действие защитной функции.

Защита электродвигателя стеклоподъемника от тепловых перегрузок

Если стекло часто поднимать и опускать, то на короткое время сработает защита электропривода от перегрева и стеклоподъемники
будут отключены.

Проверьте исправность работы стекол с электроприводом, включая открывание и закрывание одним касанием:

Полностью откройте и закройте все окна.
Проверьте работоспособность переключателя блокировки открывания задних окон.

Шторка панели панорамной крыши

ПРИМЕЧАНИЕ: Только для автомобилей LV; 538



Проверьте работу шторки панели панорамной крыши.

Воздушный дефлектор

ПРИМЕЧАНИЕ: Только для автомобилей LV; 538C.

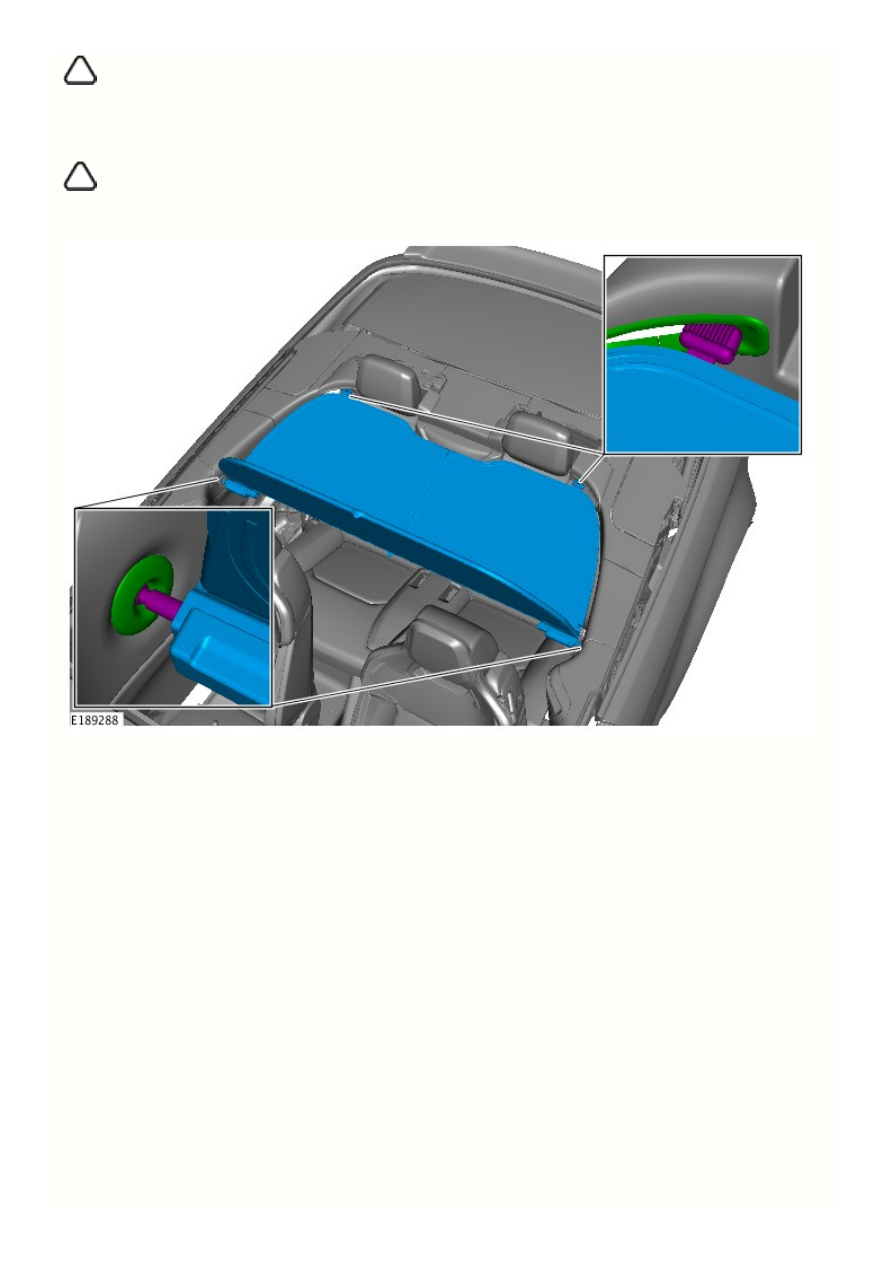

Установите воздушный дефлектор складного верха, как показано на рисунке.

Отсоедините источник питания от автомобиля.
