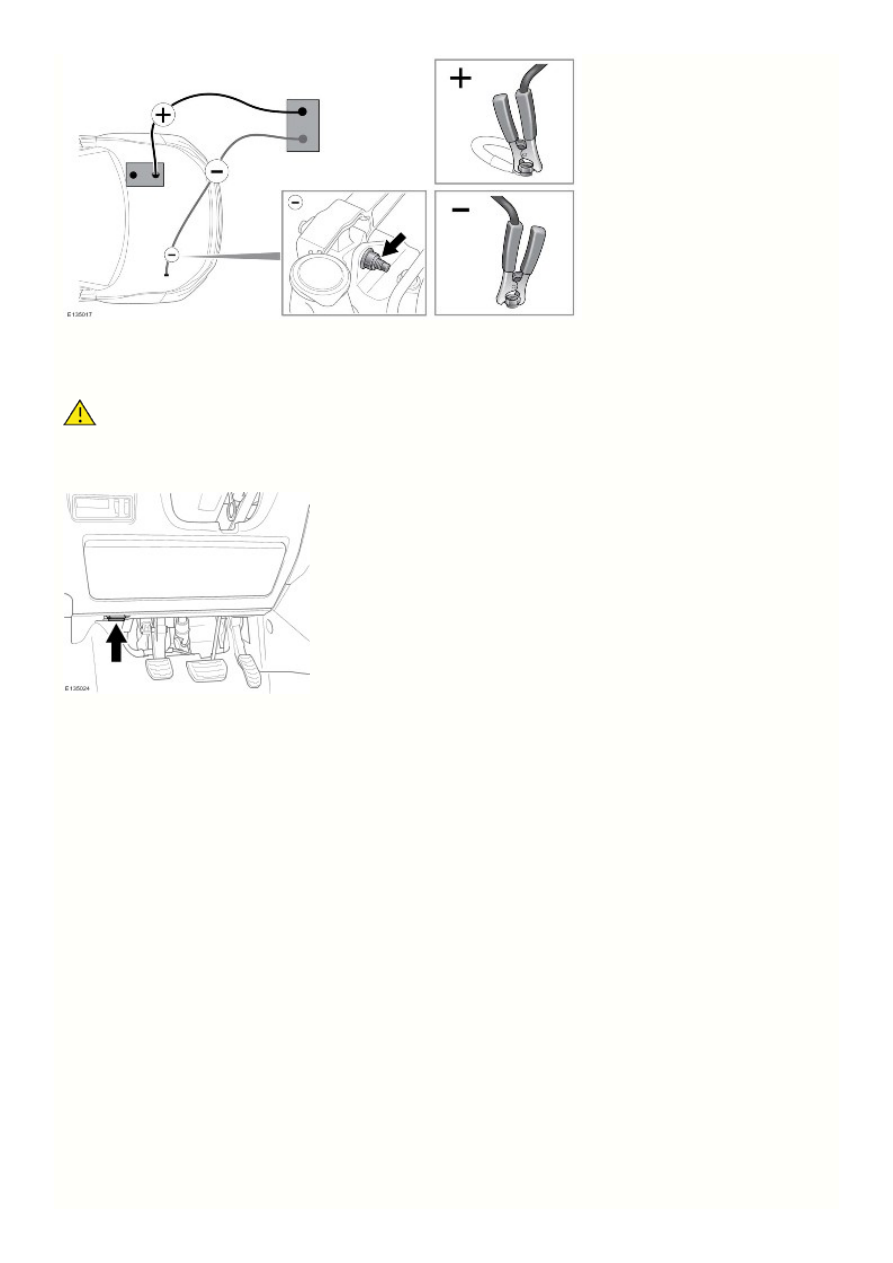

 Подсоедините к автомобилю одобренный Land Rover источник питания. Подсоедините положительный провод источника питания к

3.
положительной клемме аккумуляторной батареи. Отрицательный провод источника питания ДОЛЖЕН быть подключен к
соответствующей точке "массы" на автомобиле (как показано на рисунке выше).

ПРЕДОСТЕРЕЖЕНИЕ: Несоблюдение процедуры подсоединения оборудования приведет к тому, что система контроля



аккумуляторной батареи (BMS) НЕ БУДЕТ регистрировать увеличение заряда. Это может привести к тому, что некоторые системы,
включая систему запуска/остановки, не будут работать в течение первых нескольких дней, пока не будет завершена повторная
калибровка BMS

 Подсоедините одобренное компанией Land Rover диагностическое оборудование, используйте последнюю доступную версию SDD.

4.

 Включите SDD и запустите приложение PDI:

4.1.

Выберите Считать VIN
SDD выполнит считывание данных идентификации автомобиля с автомобиля.
Появится сообщение о включении зажигания - "This may not be possible at this point (Smart key not found)" (В данный момент это
невозможно (электронный ключ не найден)) - Сообщение информирует пользователя об этом.
Проверьте правильность данных автомобиля.
Если данные неверны, вручную введите данные идентификации автомобиля.
Проверьте соответствие спецификаций автомобиля, считанных SDD, фактическим спецификациям автомобиля.
Убедитесь, что оба электронных ключа, поставляемых с автомобилем, расположены на центральной консоли.
Затем появится сообщение "Ignition ON" (ВКЛ. зажигание).
Выберите вкладку

 .

PDI

Выберите вкладку

 .

"Рекомендации"

В меню выберите "

 и нажмите "

 .

Предпродажная подготовка

ВЫПОЛНИТЬ"

Следуйте указаниям, отображающимся на экране. При помощи этой процедуры автомобиль выводится из транспортировочного
режима, настраивается сигнализатор интервала периодичности обслуживания (SIA), данные бортового регистратора (на
моделях с бензиновым двигателем) и значения настройки EMS.
Если автомобиль оборудован телематической системой, при запросе подтвердите рынок автомобиля.

Система начнет искать зону покрытия.
Когда система обнаружит уверенную зону покрытия, необходимо подтверждение для активации блока телематической
системы.
В случае успешной активации появится соответствующее сообщение, кнопка вызова экстренной помощи SOS загорится
красным цветом.
В случае неуспешной активации, либо если SDD сообщает о неуверенной зоне покрытия, автомобиль необходимо
переместить в уверенную зону покрытия.
Нажмите кнопку информационного вызова, через 10 секунд схема освещения изменится. Отпустите кнопку, система
попытается активировать блок телематической системы. Примечание: через 2 минуты произойдет перерыв.
При успешном выполнении на короткий период загорится сигнал информационного вызова, а кнопка вызова SOS
загорится красным цветом.

13.

7.

1.

1.
2.

2.
3.
4.
5.

1.

1.
2.

2.

3.

При неуспешном выполнении повторяйте процедуру до тех пор, пока кнопка вызова экстренной помощи SOS не
загорится красным цветом.

ПРИМЕЧАНИЕ: Если выполнить настройку блока телематической системы не удалось, свяжитесь со службой технической



поддержки дилеров (DTS), чтобы убедиться, что сервер работает, прежде чем выполнять дальнейшую диагностику или ремонт.

 Сверьтесь с реестром бюллетеней технического обслуживания, применимых акций по отзыву автомобилей или уведомлений по

5.
предпродажной подготовке, чтобы обеспечить передачу клиенту полностью исправного автомобиля.

 Отсоедините оборудование SDD от автомобиля.

5.1.

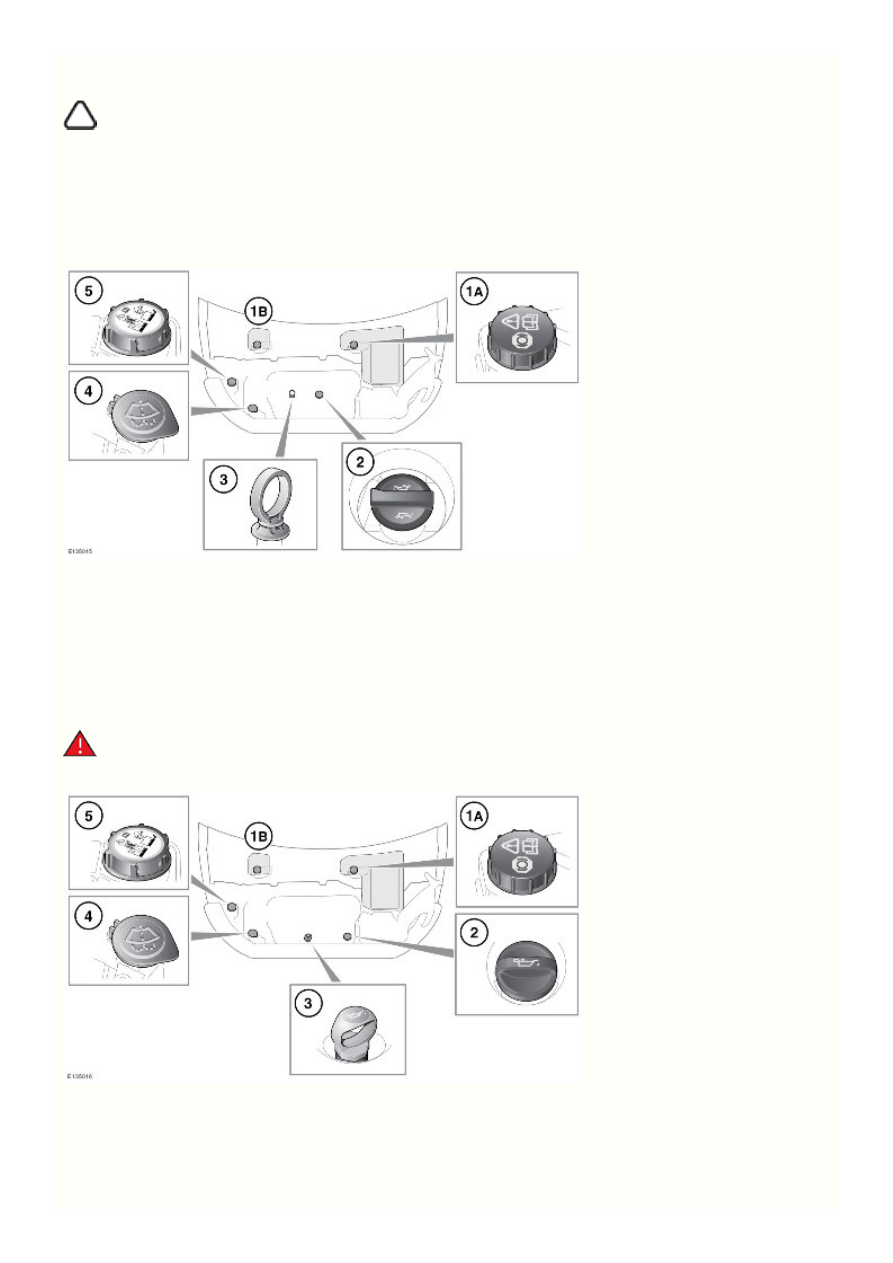

 Проверьте уровень всех жидкостей под капотом. Выясните причину, если уровень жидкости окажется низким.

6.

Бензиновый двигатель 2,0 л.

Пробка бачка тормозной жидкости/жидкости для привода сцепления (под крышками).

Автомобили с левосторонним управлением (LHD).
Автомобили с правосторонним управлением (RHD).

Крышка маслоналивной горловины двигателя.
Мерный щуп уровня масла.
Крышка заливной горловины жидкости омывателя.
Крышка заливной горловины охлаждающей жидкости двигателя

ПРЕДУПРЕЖДЕНИЕ: Уровень масла необходимо проверять спустя 15 минут после выключения двигателя, чтобы масло успело



стечь. В противном случае можно залить избыточное количество масла.

Дизельный двигатель 2,2 л.

Пробка бачка тормозной жидкости/жидкости для привода сцепления (под крышками).

Автомобили с левосторонним управлением (LHD).
Автомобили с правосторонним управлением (RHD).

Крышка маслоналивной горловины двигателя.

3.
4.
5.

Мерный щуп уровня масла.
Крышка заливной горловины жидкости омывателя.
Крышка заливной горловины охлаждающей жидкости двигателя

 Удалите всю внутреннюю транспортировочную защиту. Обратите особое внимание на зоны, с поврежденной или отсутствующей

7.
транспортировочной защитой.

Убедитесь, что защита дисплея HUD удалена (при наличии).

1.
2.
3.
4.

1.
2.
3.
4.

1.
2.
3.
4.

5.

1.
2.

1.
2.
3.
4.
5.

6.
7.

Руководстве по предпродажной подготовке - Салон автомобиля

Описание и принцип действия

ПРИМЕЧАНИЕ: Настройка времени, даты и языка системы InControl Touch Pro выполняется автоматически.



Установите параметры часов, даты, языка, радио HD Radio™, системы RBDS и спутниковой навигационной системы.

ПРИМЕЧАНИЕ: Питание автомобиля может отключиться через 10 минут. В этом случае включите зажигание и продолжите



настраивать параметры для данного рынка.

Установка часов

ПРИМЕЧАНИЕ: Ввод настроек времени завершается нажатием программной кнопки "Установить", после чего часы начинают



показывать правильное время. Если не нажать программную кнопку "Установить", время часов не будет перенастроено при выходе с
экрана "Настройка часов".

Перейдите на экран "Настройка часов":

Нажмите программную кнопку "Настройка часов":
Нажмите программную кнопку "вверх" или "вниз", чтобы настроить часы и минуты.
Нажмите программную кнопку "12 часов" или "24 часа", чтобы настроить формат отображения времени.
Нажмите программную кнопку "Установить", чтобы подтвердить настройки часов.

Настройка даты

ПРИМЕЧАНИЕ: Ввод настроек даты завершается нажатием программной кнопки "Установить", после чего начинает



отображаться правильная дата. Если не нажать программную кнопку "Установить", дата не будет изменена при выходе с экрана
"Настройка часов".

Перейдите на экран "Настройка часов":

Нажмите программную кнопку "Дата".
Нажмите программную кнопку "вверх" или "вниз", чтобы настроить день и месяц.
Нажмите программную кнопку "дд/мм" или "мм/дд", чтобы настроить формат отображения времени.
Нажмите программную кнопку "Установить", чтобы подтвердить настройки даты.

Настройка языка

Перейдите на экран "Настройка языка":

Нажмите программную кнопку "Язык".
Нажмите программную кнопку "Изменить".
Убедитесь, что в системе установлен указанный язык.
Выберите голосовой параметр команд системы:

-  Мужской голос
-  Женский голос

Нажмите программную кнопку "Назад", чтобы вернуться в меню "Настройки".

Настройка HD Radio™ / RBDS

Войдите в меню "Настройки" для радио:

Нажмите программную кнопку "Откл. HD".
Нажмите программную кнопку "Вкл. RBDS".

Настройка спутниковой навигационной системы

Установите область / состояние спутниковой навигационной системы:

Нажмите программную кнопку "Навигация".
Нажмите программную кнопку "Меню".
Нажмите программную кнопку "Указание пункта назначения".
Выберите стр. 2 в разделе "Указание пункта назначения".
Нажмите программную кнопку "Область поиска".

-  Прокрутите список и выберите соответствующую область поиска.

Нажмите программную кнопку "OK".
Нажмите аппаратную клавишу "Меню", чтобы вернуться на главный экран.
