Defender (2007+). Привод включения прямой/понижающей ступени раздаточной коробки LT230QRS



Снятие


1. Снимите консоль пола.

За дополнительной информацией обратитесь к главе: Консоль пола (501-12 Панель приборов и консоль, Снятие и установка).

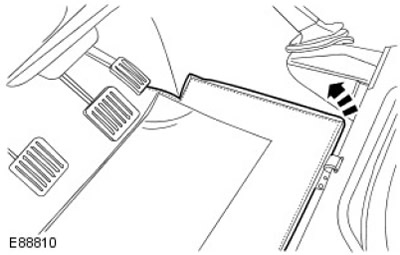

2. Снова постелите левое ковровое покрытие.

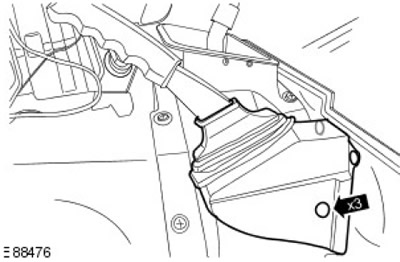

3. Освободите защитный чехол рычага стояночного тормоза. Снимите 3 зажима.

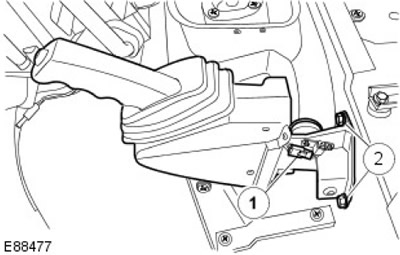

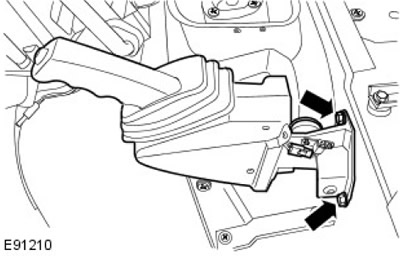

4. Освободите рычаг стояночного тормоза.

  • 1. Отсоедините электрический разъем.
  • 2. Выверните два болта.

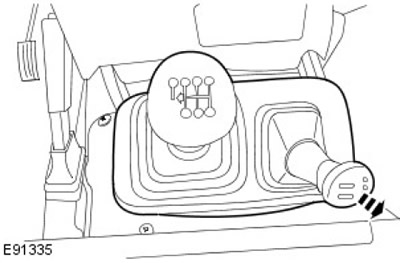

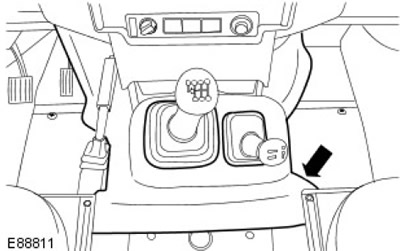

5. Снимите коврик с панели крышки коробки передач.






6. ПРИМЕЧАНИЕ: Не снимайте защитный чехол с ручек переключателей.

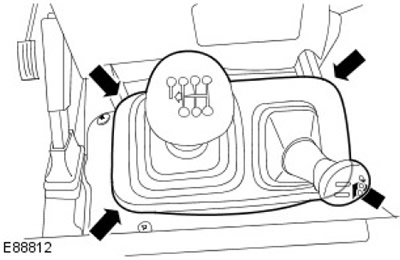

Снимите защитный чехол с панели крышки коробки передач.






7. ПРЕДУПРЕЖДЕНИЕ: Рукоятка рычага переключения передач освобождается резко, поэтому при демонтаже отвернитесь в сторону. Несоблюдение этого указания может привести к травме.

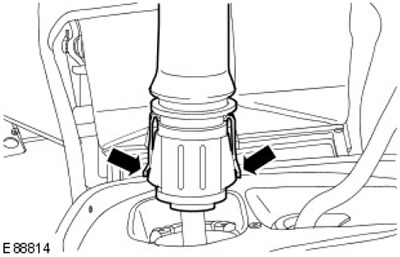

Освободите рукоятку рычага переключения передач. Отпустите два зажима.






8. ПРЕДУПРЕЖДЕНИЕ: Рукоятка рычага высокого/низкого диапазона освобождается резко, поэтому при демонтаже отвернитесь в сторону. Несоблюдение этого указания может привести к травме.

Снимите защитный чехол и демонтируйте рычаги селектора. Отсоедините рычаг селектора высокого/ низкого диапазона.

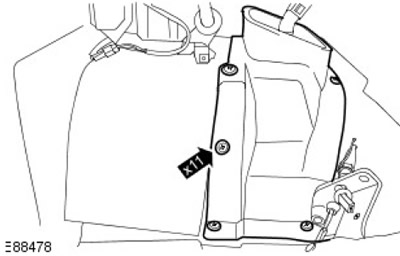

9. Снимите панель крышки коробки передач. Выверните 11 винтов.






10. ПРИМЕЧАНИЕ: Для снижения натяжения изоляции поместите влево рычаг блокировки дифференциала.

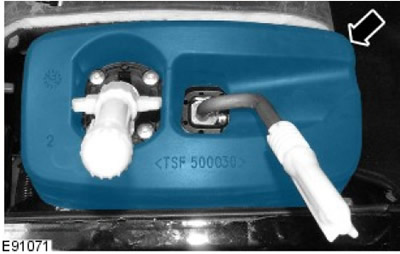

Снимите изоляционную прокладку.

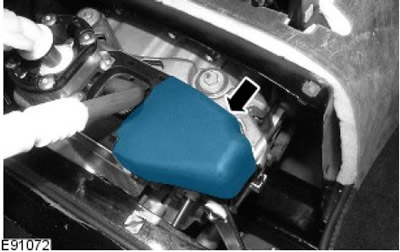

11. Снимите опорный кронштейн изоляционной прокладки.

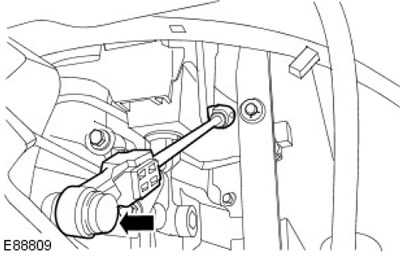

12. Отсоедините шток переключения передач высокого/низкого диапазона. Чтобы освободить установленные детали, перед отсоединением штока нажмите кнопку.

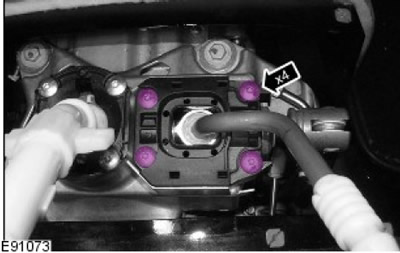

13. Снимите механизм передачи высокого/ низкого диапазона. Выверните 4 винта.








Установка


1. Установите механизм передачи высокого/ низкого диапазона. Затяните (момент затяжки 7 Нм).






ПРИМЕЧАНИЕ: Если регулировка рычажного механизма селектора высокого/низкого диапазона раздаточной коробки изменилась, выполните процедуру регулировки.

За дополнительной информацией обратитесь к главе: Регулировка штока селектора высокого/ низкого диапазона раздаточной коробки (308-07A Раздаточная коробка - Дизельный двигатель ID4 2.4L, Общие процедуры).

2. ПРИМЕЧАНИЕ: Проследите, чтобы шток вошел в полный контакт с шаровым шарниром, а не со вспененной прокладкой.

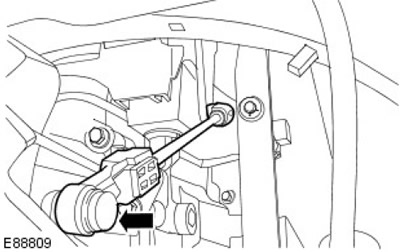

Подсоедините шток селектора высокого/ низкого диапазона.






3. Установите опорный кронштейн изоляционной прокладки.

4. ПРИМЕЧАНИЕ: Для снижения степени натяжения изоляции установите механизм блокировки дифференциала в левое положение.
Установите изоляционную прокладку.

5. Установите панель крышки коробки передач. Вверните винты.

6. Установите защитный чехол вместе с прилагаемыми рычагами селектора.

  • Установите рычаги селектора.
  • Полностью зафиксируйте защитный чехол.

7. Уложите коврик на панель крышки коробки передач.

8. Установите рычаг стояночного тормоза. Затяните болты с моментом 25 Нм.






9. Установите защитный чехол рычага стояночного тормоза. Установите зажимы.

10. Снова постелите левое ковровое покрытие.

11. Установите консоль пола.

За дополнительной информацией обратитесь к главе: Консоль пола (501-12 Панель приборов и консоль, Снятие и установка).
