Специальный инструмент(ы)
| Ударный съемник 100-012 | |
| Приспособление для снятия уплотнений (входных и выходных) 308-375 | |
| Адаптер ударного съемника 100-012-01 | |
| Инструмент фиксации, выходной фланец 308-701 | |
| Монтажный инструмент 205-081A | |
| Съемник с длинными захватами 308-516 | |
| Монтажный инструмент, уплотнение фланца вторичного привода 308-604 | |
| Адаптер ударного съемника 100-012-05 |
Снятие
1. Отсоедините провод "массы" от аккумуляторной батареи.
За дополнительной информацией обратитесь к главе: Отсоединение и подсоединение АКБ (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).
2. Снимите рычаг переключения передач.
За дополнительной информацией обратитесь к главе: Рычаг переключения передач (308-06 Наружные органы управления механической коробкой передач в блоке с ведущим мостом/ коробкой передач - Дизельный двигатель ID4 2.4L, Снятие и установка).
3. ПРЕДУПРЕЖДЕНИЕ: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда подпирайте автомобиль специальными подставками.
Поднимите автомобиль и вставьте под него опоры.
4. Слейте трансмиссионную жидкость из коробки передач.
За дополнительной информацией обратитесь к главе: Слив трансмиссионной жидкости из коробки передач и заливка трансмиссионной жидкости в коробку передач (308-03 Механическая коробка передач/ коробка передач в блоке с ведущим мостом, Общие процедуры).
5. Снимите раздаточную коробку.
За дополнительной информацией обратитесь к главе: Раздаточная коробка (308-07A Раздаточная коробка -Дизельный двигатель ID4 2.4L, Снятие).

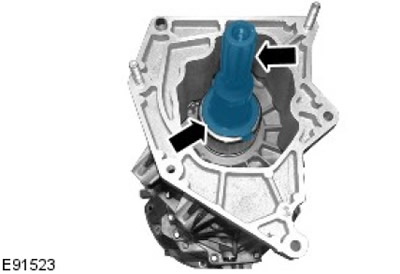

6. Снимите крышку удлинительного вала коробки передач. Снимите и отбракуйте хомутик.

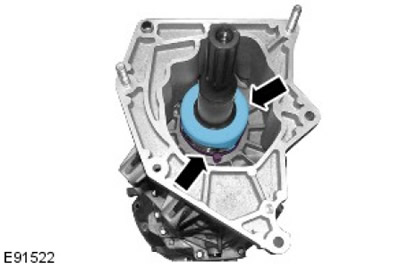

7. С помощью подходящего инструмента снимите удлинительный вал коробки передач. Снимите уплотнение.

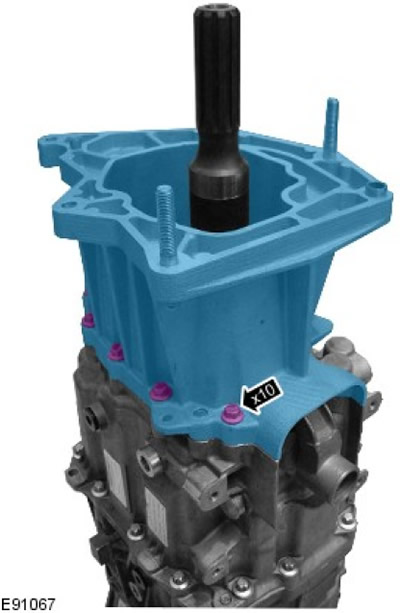

8. Снимите корпус консоли коробки передач. Выверните 10 болтов.

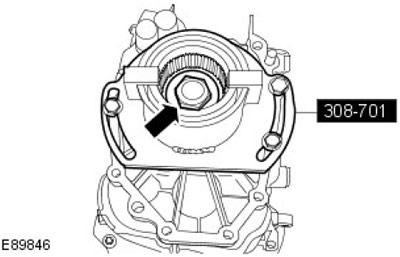

9. Используя специальный инструмент, снимите болт фиксации выходного фланца.

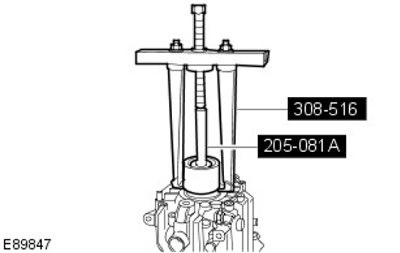

10. Используя специальные инструменты, снимите выходной фланец.

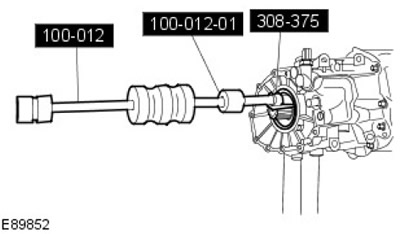

11. Используя специальные инструменты, снимите и отбракуйте уплотнение вторичного вала.
Установка

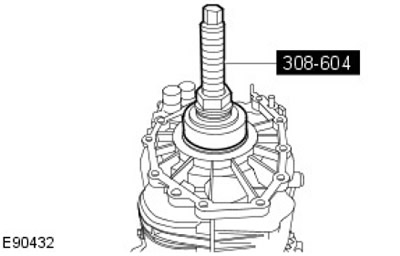

1. Используя специальные инструменты, установите сальник вторичного вала.
2. ПРЕДУПРЕЖДЕНИЕ: При использовании вентилятора горячего воздуха соблюдайте осторожность. Несоблюдение этого указания может привести к травме.
ПРИМЕЧАНИЕ: С помощью вентилятора горячего воздуха нагрейте выходной фланец примерно до 100°C.
Используя специальные инструменты, установите выходной фланец коробки передач.
- Затяните болт (момент затяжки 210 Нм).
- Ослабьте болт.
- Нанесите фиксирующий состав для резьбы.клей
- Затяните болт (момент затяжки 180 Нм).

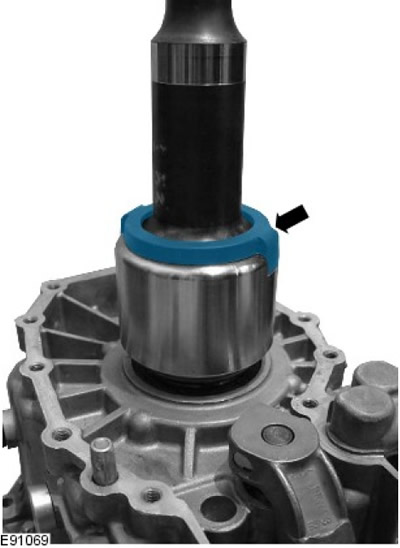

3. Установите удлинительный вал коробки передач. Установите уплотнение.
4. ПРИМЕЧАНИЕ: Убедитесь, что хомут установлен между выступами крышки уплотнения удлинительного вала, и что он обрезан вровень с выступами.

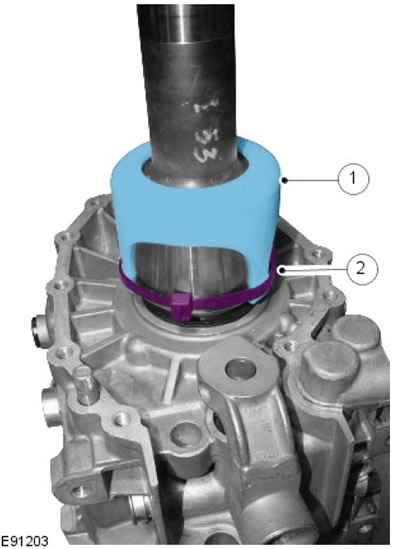

Установите крышку уплотнения удлинительного вала коробки передач.
- 1. Установите крышку.
- 2. Установите хомут.

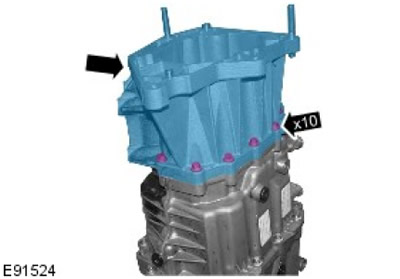

5. Установите корпус консоли коробки передач. Затяните болты (момент затяжки 25 Нм).
6. Установите раздаточную коробку.
За дополнительной информацией обратитесь к главе: Раздаточная коробка (308-07A Раздаточная коробка -Дизельный двигатель ID4 2.4L, Установка).
7. Заправьте коробку передач маслом.
За дополнительной информацией обратитесь к главе: Слив трансмиссионной жидкости из коробки передач и заливка трансмиссионной жидкости в коробку передач (308-03 Механическая коробка передач/ коробка передач в блоке с ведущим мостом, Общие процедуры).
8. Установите рычаг переключения передач.
За дополнительной информацией обратитесь к главе: Рычаг переключения передач (308-06 Наружные органы управления механической коробкой передач в блоке с ведущим мостом/ коробкой передач - Дизельный двигатель ID4 2.4L, Снятие и установка).
9. Подсоедините провод "массы" к аккумуляторной батарее.
За дополнительной информацией обратитесь к главе: Подсоединение аккумулятора (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).
