Специальный инструмент(ы)
Монтажный кронштейн, двигатель/дифференциал 205-329 | |
Ударный съемник 100-012 | |
Съемник уплотнений 308-615 | |
Приспособление для снятия/установки заднего уплотнения. 303-538 | |
Съемник 308-516 | |
Монтажный инструмент 205-081A | |
Съемник ползуна 308-652 | |
Съемник уплотнения вала селектора 308-621 | |
Адаптер ударного съемника 100-012-01 | |
Приспособление для снятия уплотнений (входных и выходных) 308-375 | |
Съемник, стопор 308-657 | |
Переходник для 205-071 (упорная плита) 205-071-01 | |
Монтажный инструмент, двойное манжетное уплотнение ведущего вала 308-150 | |
Монтажный инструмент, втулка/уплотнение картера консоли коробки передач 308-044 | |
Съемник, подшипник/шестерня 205-310 | |
Монтажный инструмент, подшипник дифференциала 205-082 | |
Съемник, наружное кольцо подшипника промежуточного вала 100-012-06 | |
Адаптер ударного съемника 100-012-05 | |
Приспособление для блокировки, выходной фланец 308-701 |
Разборка
ПРИМЕЧАНИЕ: Перед снятием компонентов коробки передач пометьте их положение.
1. Отсоедините провод "массы" от аккумуляторной батареи.
За дополнительной информацией обратитесь к главе: Отсоединение и подсоединение АКБ (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).
2. ПРЕДУПРЕЖДЕНИЕ: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда подпирайте автомобиль специальными подставками.
Поднимите автомобиль и вставьте под него опоры.
3. Слейте трансмиссионное масло.
За дополнительной информацией обратитесь к главе: Слив трансмиссионной жидкости из коробки передач и заливка трансмиссионной жидкости в коробку передач (308-03 Механическая коробка передач/ коробка передач в блоке с ведущим мостом, Общие процедуры).
4. Снимите коробку передач в блоке с ведущим мостом.
За дополнительной информацией обратитесь к главе: Коробка передач (308-03 Механическая коробка передач/ коробка передач в блоке с ведущим мостом, Снятие).

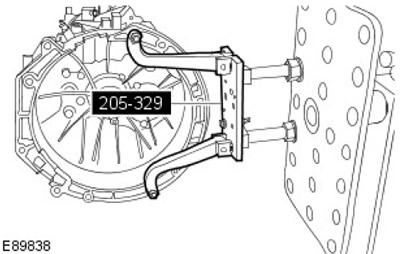

5. Используя специальные инструменты, закрепите коробку передач.

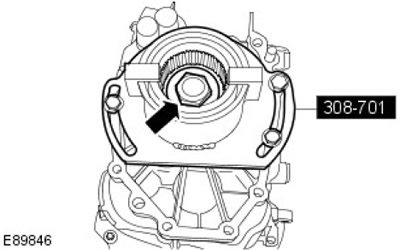

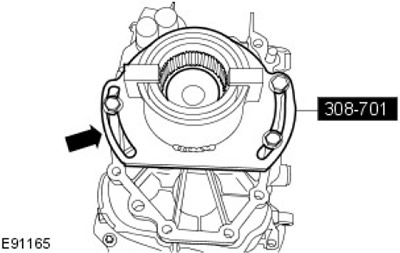

6. Используя специальные инструменты, зафиксируйте фланец вторичного вала. Выверните болт.

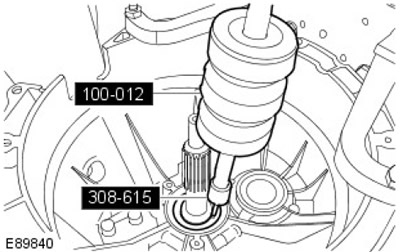

7. Используя специальные инструменты, снимите и отбракуйте уплотнение первичного вала.

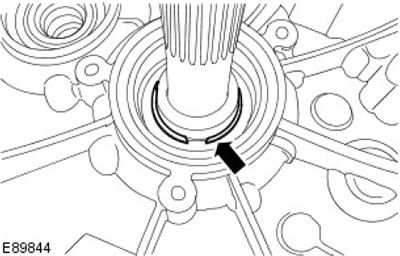

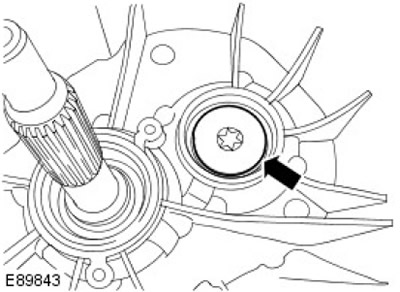

8. Снимите стопорное кольцо первичного вала и отбракуйте его.

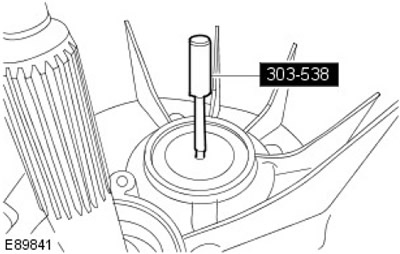

9. Используя специальный инструмент, сделайте отверстие в уплотнении промежуточного вала.

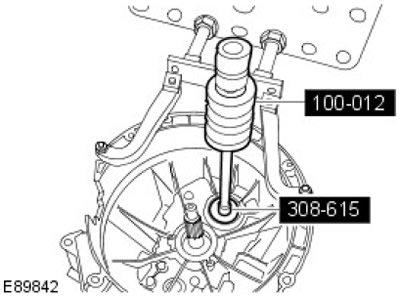

10. Используя специальные инструменты, снимите и отбракуйте уплотнение промежуточного вала.
11. ПРИМЕЧАНИЕ: Убедитесь, что передача включена.
Выверните болт промежуточного вала.
12. Снимите специальные инструменты.

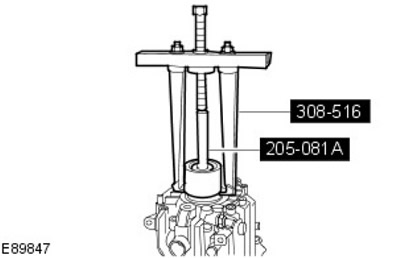

13. Используя специальные инструменты, снимите фланец вторичного вала.

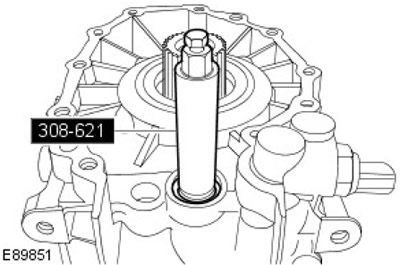

14. Используя специальные инструменты, снимите сальник вала выбора передач.

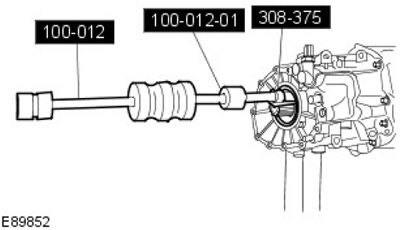

15. Используя специальные инструменты, снимите сальник вторичного вала.

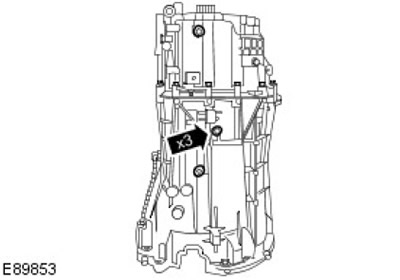

16. Снимите 3 левых болта вилки селектора.

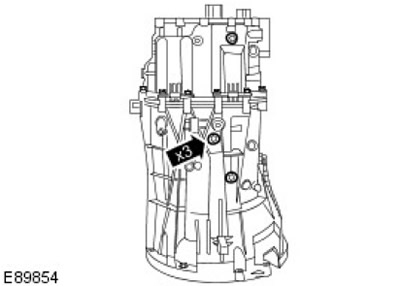

17. Снимите 3 правых болта вилки селектора.

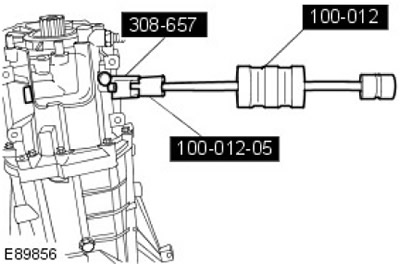

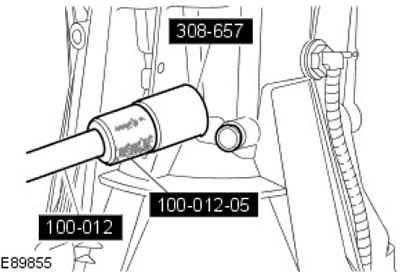

18. Используя специальные инструменты, снимите 3 стопора вала выбора передач.
19. Снимите 2 стопора вала выбора передач.
