Defender (2007+). Снятие механической коробки передач MT82 - часть 2

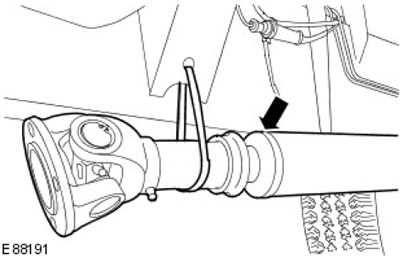

30. С помощью подходящего хомута закрепите заднюю секцию карданного вала к шасси.

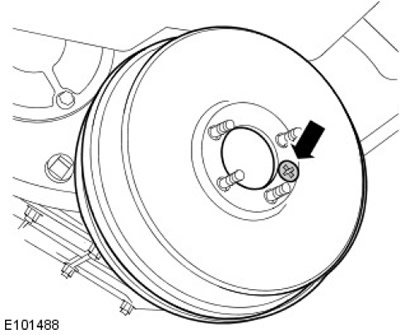

31. Снимите барабан стояночного тормоза. Выверните винт.

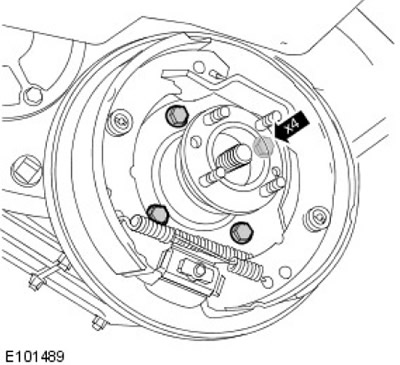

32. Снимите стояночный тормоз в сборе и привяжите в стороне.

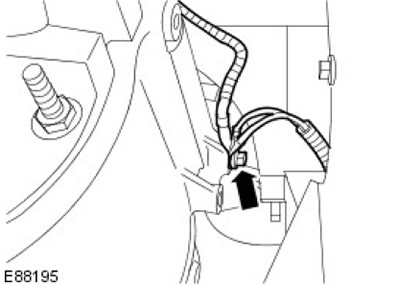

33. Рассоедините электрический разъем привода электронного спидометра на раздаточной коробке.

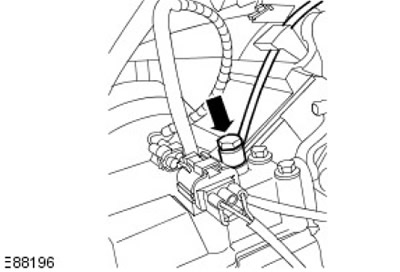

34. Отверните гайку и отсоедините левый провод заземления от раздаточной коробки.

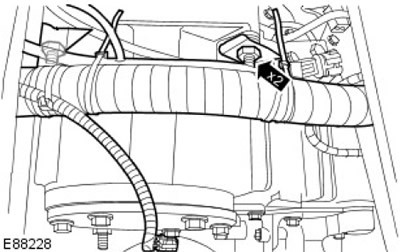

35. Выверните болт крепления правых проводов заземления от раздаточной коробки.

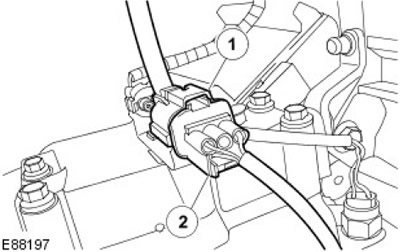

36. Переместите электрический разъем переключателя определения высокого-низкого диапазона в сторону от раздаточной коробки. Рассоедините электрический разъем переключателя определения высокого-низкого диапазона.

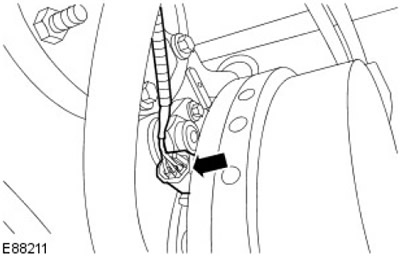

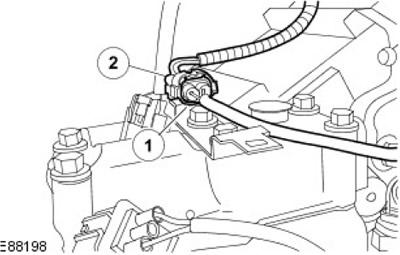

37. Отсоедините электрический разъем датчика блокировки дифференциала. Освободите электрический разъем из кронштейна.

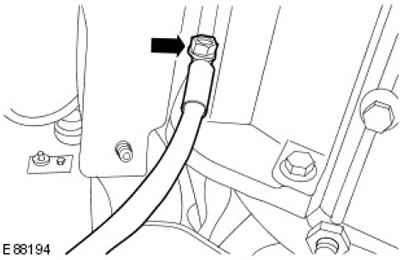

38. Высвободите трубопровод сапуна из раздаточной коробки.

  • Выверните болт.
  • Снимите и отбракуйте две уплотнительные шайбы.

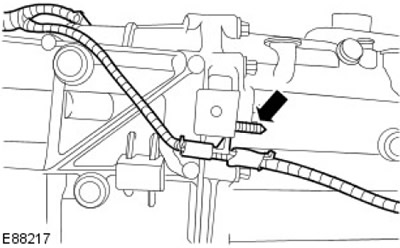

39. Отверните гайку и выверните болт крепления кронштейна жгута электропроводки коробки передач и переместите жгут электропроводки.

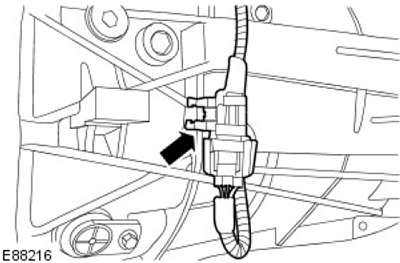

40. Высвободите электрический разъем и кронштейн жгута электропроводки коробки передач из зажима на правой стороне коробки передач.

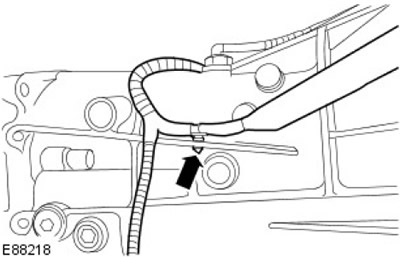

41. Снимите зажим крепления жгута электропроводки коробки передач с левой стороны коробки передач.






42. Снимите зажим крепления жгута электропроводки коробки передач с правой стороны коробки передач.

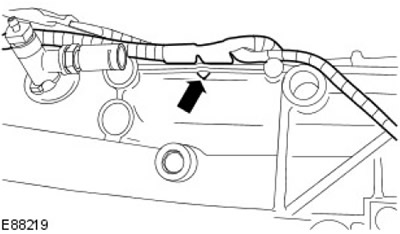

43. Снимите зажим крепления жгута электропроводки коробки передач с верхней части коробки передач.
