Defender (2007+). Фильтрация воздуха двигателя ID4 2.4L



Спецификации


Моменты затяжки



Описание Nm lb-ft
Болты крепления воздушного фильтра 13 10
Болт крепления магистралей хладагента низкого и высокого давления компрессора кондиционера 30 22
Болты крепления охладителя наддувочного воздуха к радиатору 20 15
Зажимы крепления впускного и выпускного шлангов охладителя наддувочного воздуха 3 2
Болты кронштейна охладителя наддувочного воздуха 9 7
Зажимы выпускного трубопровода воздухоочистителя 3 2









Описание и принцип действия

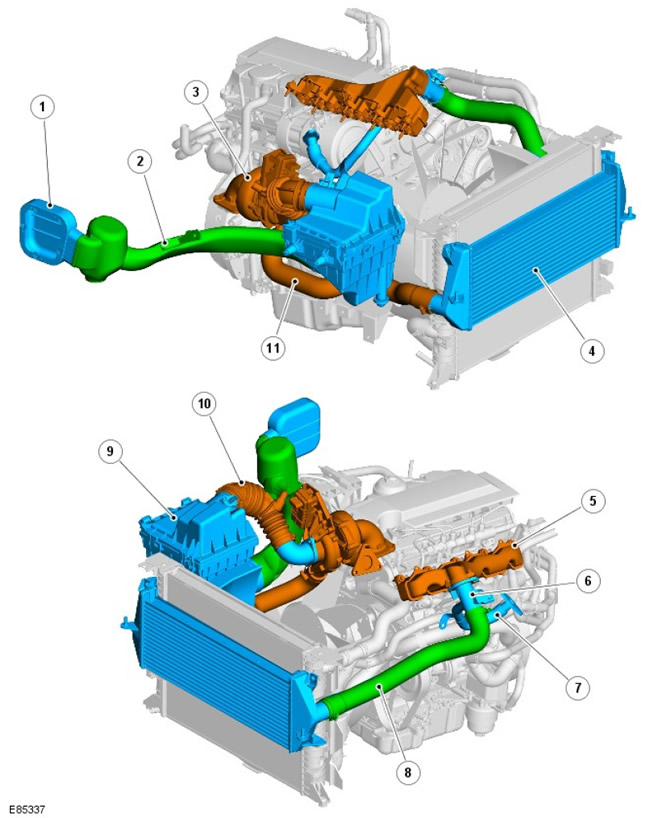

Расположение элементов








Поз. № запасной части Наименование
1 - Воздухозаборник
2 - Воздуховод отработанного воздуха
3 - Турбокомпрессор (турбонаддув)
4 - Интеркулер (промежуточный охладитель наддувочного воздуха)
5 - Воздухозаборный коллектор
6 - Соединение корпуса датчика массового расхода воздуха и рециркуляция отработавших газов (EGR)
7 - Патрубок подсоединения EGR
8 - Труба, идущая от охладителя наддувочного воздуха к впускному коллектору
9 - Корпус воздушного фильтра
10 - Патрубок от корпуса воздушного фильтра к турбокомпрессору
11 - Патрубок от турбокомпрессора к охладителю наддувочного воздуха



Обзор


Воздух всасывается снаружи автомобиля через канал воздухозабора правый (RH) крыла, вдоль внутренней части крыла к впускному отверстию корпуса воздушного фильтра. Воздух проходит через воздушный фильтр и поступает по воздуховоду в турбокомпрессор. Из турбокомпрессора воздух прокачивается через промежуточный охладитель и поступает во впускной коллектор.



Корпус воздушного фильтра


Корпус воздушного фильтра расположен на внутренней стороне правого крыла. Корпус воздушного фильтра крепится к кузову на четырёх резиновых опорах: 2 - с внутренней стороны крыла и 2 - на основании корпуса воздушного фильтра. Внутри корпуса находится съёмный бумажный фильтрующий элемент.



Охладитель воздуха наддува


Охладитель воздуха наддува расположен перед радиатором и крепится к радиатору двумя болтами сверху и в двух точках крепления снизу. Турбокомпрессор прокачивает воздух через охладитель воздуха наддува. Плотность охлажденного воздуха увеличивается, что улучшает сгорание.
