Defender (2007+). Привод аксессуаров двигателя ID4 2.4L






Моменты затяжки



Элемент Nm lb-ft
Болты кронштейна элементов привода вспомогательных агрегатов: 48 35
Болты кронштейнов для подъема двигателя 10 7
Болт натяжителя ремня привода аксессуаров 25 18
Болт промежуточного шкива ремня привода вспомогательных агрегатов 48 35











Defender (2007+). Описание и принцип действия привода аксессуаров двигателя ID4 2.4L

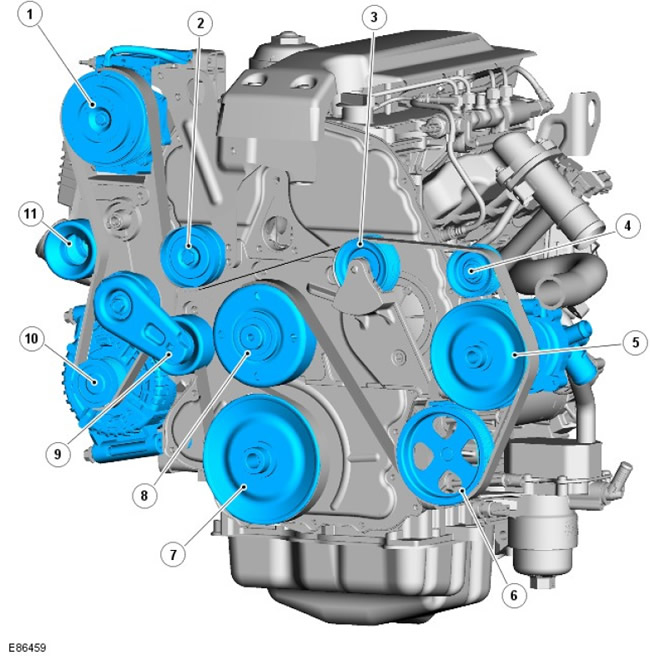

Расположение элементов








Поз. № запасной Наименование
1 части Компрессор системы кондиционирования воздуха
2 - Промежуточный ролик
3 - Промежуточный ролик
4 - Вакуумный насос
5 - Насос системы охлаждения
6 - Насос усилителя рулевого управления
7 - Ременной шкив коленчатого вала
8 - Шкив вентилятора системы охлаждения двигателя
9 - Автоматический натяжитель
10 - Генератор
11 - Промежуточный ролик



Обзор


Шкив коленчатого вала с помощью ремня привода вспомогательных агрегатов приводит в движение вспомогательные агрегаты, которые включают демпфер крутильных колебаний, генератор, насос усилителя рулевого управления, компрессор кондиционера, вакуумный насос и насос охлаждающей жидкости.

Необслуживаемый поликлиновый ремень автоматически предварительно натягивается с помощью автоматического натяжителя и проходит над промежуточными шкивами, чтобы поддерживать достаточное сцепление с приводными шкивами. Тем самым устраняется возможность пробуксовки ремня на шкивах вспомогательных агрегатов.
