Снятие
1. Отсоедините провод "массы" от аккумуляторной батареи.
За дополнительной информацией обратитесь к главе: Отсоединение и подсоединение АКБ (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).
2. ПРЕДУПРЕЖДЕНИЕ: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда подпирайте автомобиль специальными подставками.
Поднимите и подоприте автомобиль.
3. ПРИМЕЧАНИЕ: Установите емкость для сбора пролитой жидкости.

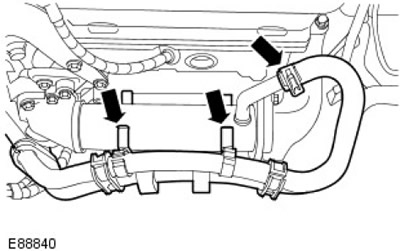

Отсоедините левый шланг охлаждающей жидкости теплообменника рециркуляции отработавших газов (EGR).
- Чтобы свести к минимуму потери охлаждающей жидкости, пережмите шланги.
- Освободите зажим.

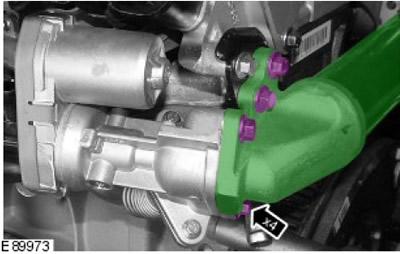

4. Отсоедините теплообменник EGR от клапана EGR и от кронштейна теплообменника EGR.
- Выверните 4 болта.
- Снимите прокладку и отбракуйте ее.

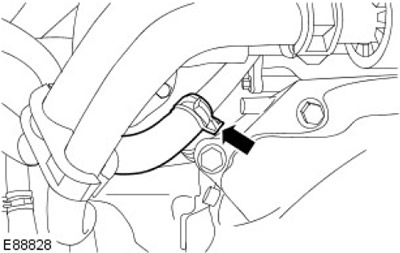

5. Отсоедините правый шланг охлаждающей жидкости теплообменника EGR.
- Чтобы свести к минимуму потери охлаждающей жидкости, пережмите шланги.
- Освободите зажим.
- Отсоедините шланги охлаждающей жидкости от теплообменника EGR.

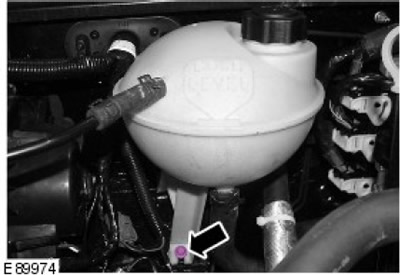

6. Снова установите расширительный бачок охлаждающей жидкости. Выверните болт.

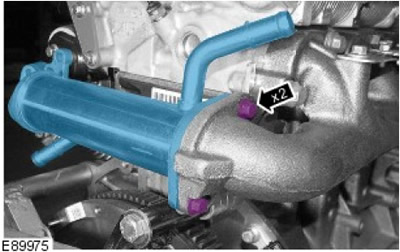

7. ПРИМЕЧАНИЕ: Для наглядности двигатель показан снятым.
Снимите охладитель EGR.
- Выверните два болта.
- Снимите прокладку и отбракуйте ее.
Установка
1. ПРИМЕЧАНИЕ: Очистите контактные поверхности элементов.
Установите новый теплообменник EGR.
- Установите новую прокладку.
- Затяните болты (момент затяжки 23 Нм).
2. Закрепите расширительный бачок системы охлаждения. Затяните болт (момент затяжки 10 Нм).
3. Подсоедините правый шланг охлаждающей жидкости теплообменника системы EGR.
- Зафиксируйте с помощью зажима.
- Прикрепите шланги подачи охлаждающей жидкости к теплообменнику EGR.
- Снимите пережимные хомуты со шлангов.
4. Прикрепите теплообменник EGR к клапану EGR и кронштейну теплообменника EGR.
- Установите новую прокладку.
- Затяните болты (момент затяжки 23 Нм).
5. Подсоедините левый шланг охлаждающей жидкости теплообменника системы EGR.
- Зафиксируйте с помощью зажима.
- Снимите пережимные хомуты со шлангов.
- Уберите емкость.
6. Подсоедините провод "массы" к аккумуляторной батарее.
За дополнительной информацией обратитесь к главе: Подсоединение аккумулятора (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).
7. Проверьте уровень охлаждающей жидкости, при необходимости долейте.
