Defender (2007+). Клапан дозировки топлива двигателя ID4 2.4L - снятие и установка



Снятие


Предупреждения:

  • В ходе данной операции неизбежно прольется некоторое количество топлива. Убедитесь, что приняты все необходимые меры по предотвращению возгорания и взрыва.
  • Запрещается иметь при себе сотовый телефон или пользоваться им при работе с любыми элементами, имеющими отношение к топливу, или в непосредственной близости от таких элементов. Там всегда присутствуют легковоспламеняющиеся пары топлива, которые могут вспыхнуть. Несоблюдение данных инструкций может привести к травме.
  • Во время выполнения работ в непосредственной близости от компонентов топливной системы запрещается курить, приближаться к ним с зажженной сигаретой или источником открытого огня. Там всегда присутствуют легковоспламеняющиеся пары топлива, которые могут вспыхнуть. Несоблюдение данных инструкций может привести к травме.
  • При попадании топлива в глаза промойте их холодной водой или специальным раствором для промывания глаз и незамедлительно обратитесь за медицинской помощью.
  • Тщательно мойте руки после работы с топливом, поскольку продолжительный контакт топлива с кожей может вызвать раздражение. При возникновении раздражения обратитесь за медицинской помощью.
  • Не выполняйте какой-либо ремонт топливной системы при работающем двигателе. Давление топлива в системе может достигать 2000 бар. Несоблюдение данных инструкций может привести к травме.


ПРЕДОСТЕРЕЖЕНИЕ: Оборудование для впрыска дизельного топлива изготавливается с очень точными допусками и с очень малыми зазорами. Поэтому при работе с этими элементами требуется соблюдать абсолютную чистоту. Обязательно вставляйте новые заглушки во все открытые отверстия и трубопроводы. Несоблюдение этого указания может привести к проникновению грязи в систему впрыскивания топлива.

1. Откройте переднюю дверь.

2. Снимите подушку переднего сиденья в сборе.

3. Снимите крышку аккумулятора.

4. Отсоедините провод массы от аккумуляторной батареи.

За дополнительной информацией обратитесь к главе: Отсоединение и подсоединение АКБ (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).

5. Откройте капот.

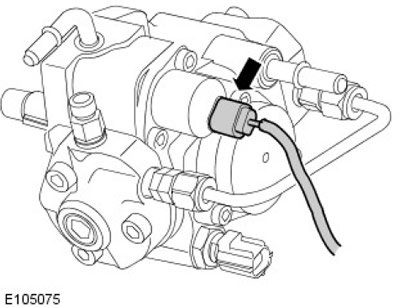

6. Рассоедините электрический разъем клапана дозирования топлива.

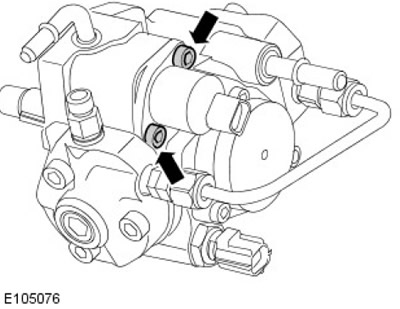

7. Выверните 2 болта крепления клапана дозировки топлива.

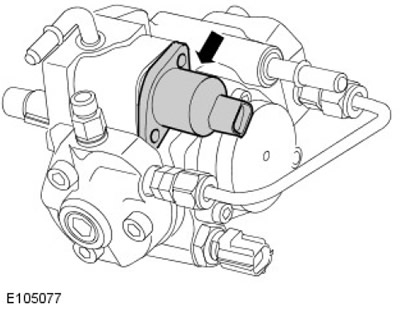

8. Снимите клапан дозировки топлива.






9. Используя пылесос, удалите все инородные материалы с питающих топливопроводов высокого давления, топливных коллекторов и топливного насоса высокого давления.

За дополнительной информацией обратитесь к главе: Очистка элементов системы впрыскивания топлива (303-04A Подача топлива и органы управления - Дизельный двигатель ID4 2.4L, Общие процедуры).



Установка


1. Установите клапан дозировки топлива с новой прокладкой и уплотнением.






2. Установите 2 болта крепления клапана дозировки топлива.

  • Этап 1: затяните болты усилием 5 Нм (4 фунта/фут).
  • Этап 2: затяните болты усилием 8 Нм (6 фунтов/фут).

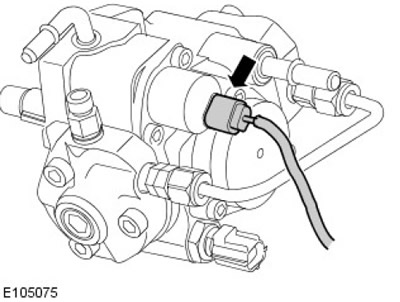

3. Подсоедините электрический разъем клапана дозировки топлива.






4. Закройте капот.

5. Подсоедините провод массы аккумуляторной батареи.

За дополнительной информацией обратитесь к главе: Подсоединение аккумулятора (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).

6. Установите крышку аккумулятора.

7. Установите подушку переднего сиденья в сборе.

8. Закройте переднюю дверь.

9. С помощью рекомендованного компанией Land Rover диагностического оборудования проведите процедуру обучения насоса, которая описана в разделах настройки и конфигурации.
