Defender (2007+). Радиатор - снятие и установка двигателя ID4 2.4L




Снятие


1. Отсоедините провод "массы" от аккумуляторной батареи.

За дополнительной информацией обратитесь к главе: Отсоединение и подсоединение АКБ (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).

2. Снимите кожух вентилятора охлаждения.

За дополнительной информацией обратитесь к главе: Кожух вентилятора охлаждения (303-03 Охлаждение двигателя - Дизельный двигатель ID4 2.4L, Снятие и установка).

3. Снимите панель защелки капота.

За дополнительной информацией обратитесь к главе: Панель замка капота (501-27 Ремонты листовых металлических элементов передка, Снятие и установка).

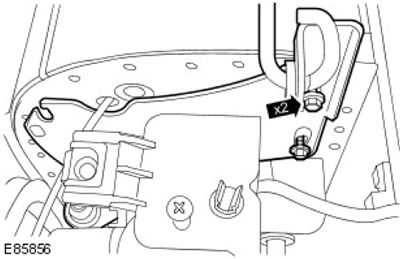

4. ПРИМЕЧАНИЕ: Показана правая сторона, для левой стороны аналогично.

Снимите 2 уплотнительных кольца.

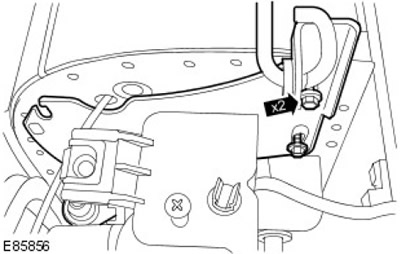

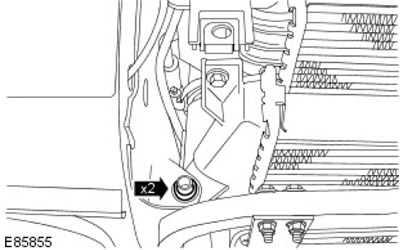

5. ПРИМЕЧАНИЕ: Показана правая сторона, для левой стороны аналогично.

Снимите 2 кронштейна охладителя воздуха наддува. Выверните 4 болта.

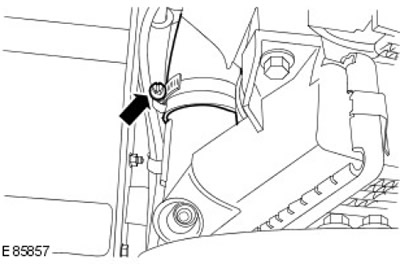

6. ПРЕДОСТЕРЕЖЕНИЕ: Заглушите все отверстия. Используйте новые колпачки.

ПРИМЕЧАНИЕ: Показана правая сторона, для левой стороны аналогично.

Отсоедините впускной и выпускной шланги охладителя воздуха наддува.

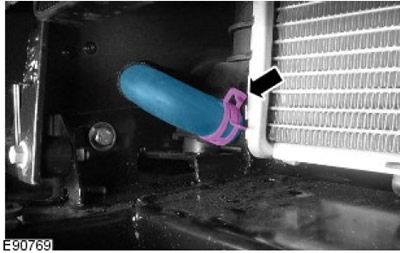

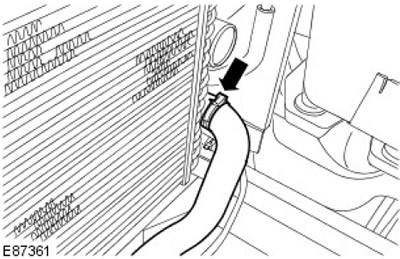

7. ПРЕДОСТЕРЕЖЕНИЕ: Заглушите все отверстия. Используйте новые колпачки.

Отсоедините шланг, идущий от охладителя топлива к радиатору.






8. ПРЕДОСТЕРЕЖЕНИЕ: Заглушите все отверстия. Используйте новые колпачки.
Отсоедините нижний шланг радиатора.

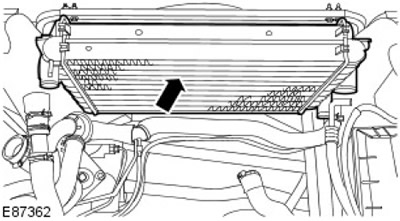

9. ПРЕДОСТЕРЕЖЕНИЕ: Убедитесь, что радиатор охладитель воздуха наддува не повреждены при снятии.

Снимите радиатор и охладитель воздуха наддува в сборе.

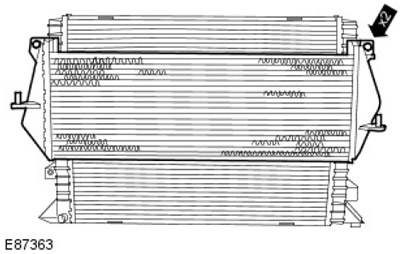

10. Снимите радиатор.








Установка


1. Установите элементы на место, действуя в обратной последовательности. Затяните (момент затяжки 20 Нм).

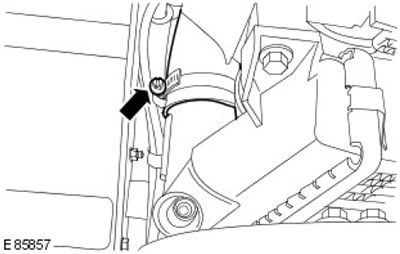

2. ПРИМЕЧАНИЕ: Снимите и отбракуйте заглушки.

ПРИМЕЧАНИЕ: Показана правая сторона, для левой стороны аналогично.

Затяните (момент затяжки 3 Нм).

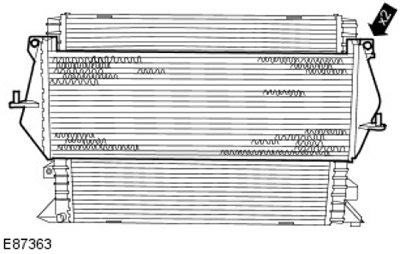

3. Затяните (момент затяжки 9 Нм).






4. Подсоедините провод "массы" к аккумуляторной батарее.

За дополнительной информацией обратитесь к главе: Подсоединение аккумулятора (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).
