Defender (2007+). Насос охлаждающей жидкости двигателя ID4 2.4L




Снятие


1. Отсоедините провод "массы" от аккумуляторной батареи.

За дополнительной информацией обратитесь к главе: Отсоединение и подсоединение АКБ (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).

2. ПРЕДУПРЕЖДЕНИЕ: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда подпирайте автомобиль специальными подставками.

Поднимите автомобиль и вставьте под него опоры.

3. Слейте жидкость из системы охлаждения.

За дополнительной информацией обратитесь к главе: Слив/ заливка охлаждающей жидкости и удаление воздуха из системы охлаждения (303-03 Охлаждение двигателя - Дизельный двигатель ID4 2.4L, Общие процедуры).

4. Снимите вакуумный насос системы тормозов.

За дополнительной информацией обратитесь к главе: Тормозной вакуумный насос (206-07 Вакуумный усилитель тормозов, Снятие и установка).

5. ПРЕДОСТЕРЕЖЕНИЕ: Заглушите все отверстия. Используйте новые колпачки.

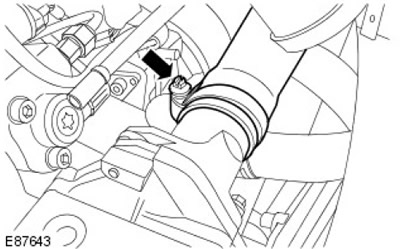

Отсоедините шланг охлаждающей жидкости от насоса охлаждающей жидкости. Освободите зажим.






6. ПРЕДОСТЕРЕЖЕНИЕ: Заглушите все отверстия. Используйте новые колпачки.

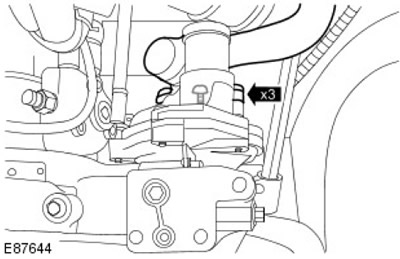

Отсоедините выходной коллектор насоса охлаждающей жидкости.

  • Выверните 3 болта.
  • Снимите уплотнительное кольцо и отправьте его на утилизацию.






7. ПРЕДОСТЕРЕЖЕНИЕ: Заглушите все отверстия. Используйте новые колпачки.

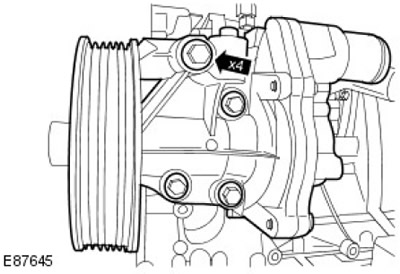

Снимите насос охлаждающей жидкости.

  • Выверните 4 болта.
  • Снимите прокладку и отправьте ее на утилизацию.








Установка


1. ПРИМЕЧАНИЕ: Снимите и отбракуйте заглушки.

ПРИМЕЧАНИЕ: Очистите контактные поверхности деталей.

ПРИМЕЧАНИЕ: Установите новую прокладку.

Установите насос охлаждающей жидкости. Затяните (момент затяжки 23 Нм).






2. ПРИМЕЧАНИЕ: Снимите и отбракуйте заглушки.

ПРИМЕЧАНИЕ: Очистите контактные поверхности деталей.

ПРИМЕЧАНИЕ: Установите уплотнительное кольцо.

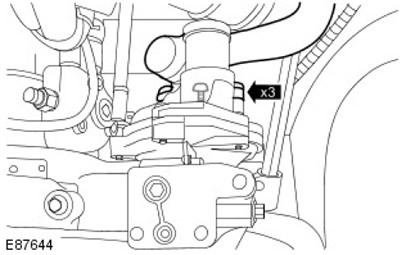

Закрепите выходной коллектор насоса охлаждающей жидкости. Затяните болты с моментом 10 Нм.






3. ПРИМЕЧАНИЕ: Снимите и отбракуйте заглушки.

Подсоедините шланг охлаждающей жидкости к насосу .охлаждающей жидкости. Затяните зажим (момент затяжки 3 Нм).

4. Установите вакуумный насос системы тормозов.

За дополнительной информацией обратитесь к главе: Тормозной вакуумный насос (206-07 Вакуумный усилитель тормозов, Снятие и установка).

5. Залейте охлаждающую жидкость в систему охлаждения и удалите из системы воздух.

За дополнительной информацией обратитесь к главе: Слив/ заливка охлаждающей жидкости и удаление воздуха из системы охлаждения (303-03 Охлаждение двигателя - Дизельный двигатель ID4 2.4L, Общие процедуры).

6. Подсоедините провод "массы" к аккумуляторной батарее.

За дополнительной информацией обратитесь к главе: Подсоединение аккумулятора (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).
