Специальный инструмент(ы)
| Инструмент установки момента, коленчатый вал 303-698 |
Снятие
1. ПРЕДУПРЕЖДЕНИЕ: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда подпирайте автомобиль специальными подставками.
Поднимите и подоприте автомобиль.
2. Отсоедините провод "массы" от аккумуляторной батареи.
За дополнительной информацией обратитесь к главе: Отсоединение и подсоединение АКБ (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).
3. Снимите крышку ГРМ.
За дополнительной информацией обратитесь к главе: Крышка привода газораспределительного механизма (30301 Двигатель - Дизельный двигатель ID4 2.4L, Ремонт на автомобиле).
4. Снимите датчик положения коленчатого вала (СКР).
За дополнительной информацией обратитесь к главе: Датчик положения коленчатого вала (СКР) (303-14 Электронные органы управления - Дизельный двигатель ID4 2.4L, Снятие и установка).
5. ПРЕДОСТЕРЕЖЕНИЕ: Не поворачивайте коленчатый вал, когда специальный инструмент полностью вставлен в маховик. Несоблюдение этого требования может привести к повреждению автомобиля.

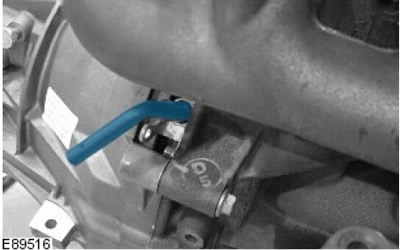

Поверните коленчатый вал в положение 50 градусов до ВМТ. Вставьте специальный инструмент через отверстие датчика CKP.
6. С помощью подходящих прутков диаметром 6 мм заблокируйте звездочки распределительных валов.

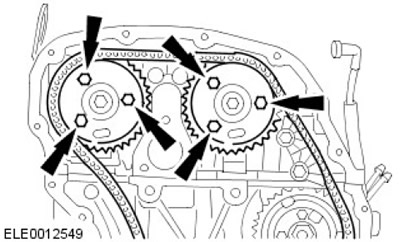

7. Ослабьте 6 болтов звездочки распределительного вала.

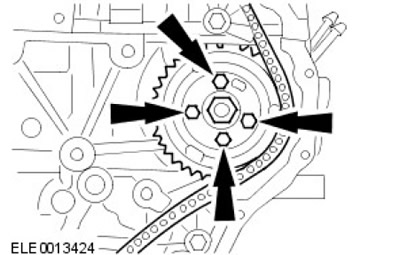

8. Ослабьте 4 болта звездочки ТНВД.

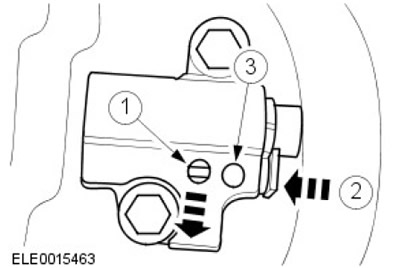

9. Ослабьте и зафиксируйте натяжитель цепи газораспределительного механизма.
- 1. Отведите собачку.
- 2. Вдавите фиксатор.
- 3. Вставьте подходящий штифт.

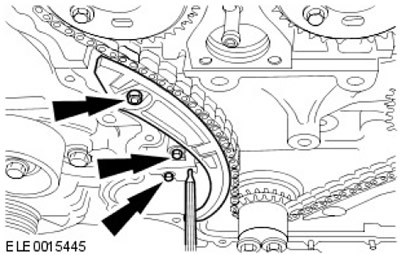

10. Снимите натяжитель цепи газораспределительного механизма и правую направляющую цепи газораспределительного механизма.
- Выверните два болта.
- Снимите гайку.

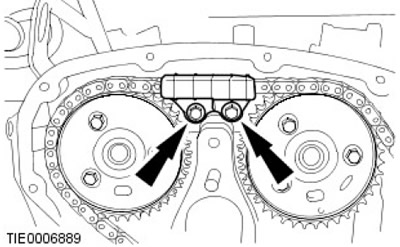

11. Снимите верхнюю направляющую цепи газораспределительного механизма. Выверните два болта.

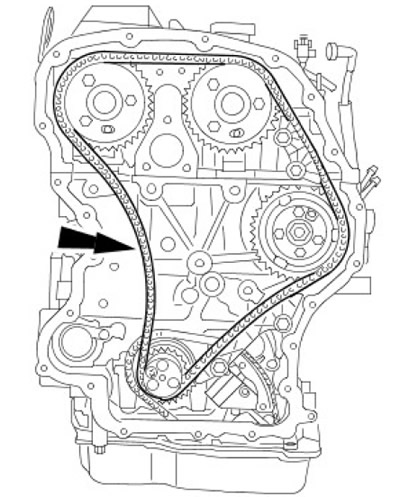

12. Снимите цепь газораспределительного механизма.
Установка

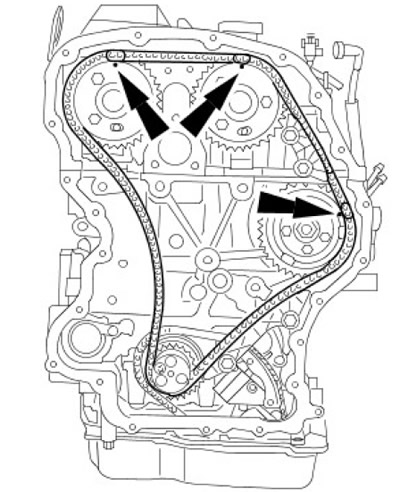

1. ПРЕДОСТЕРЕЖЕНИЕ: Убедитесь в том, окрашенные звенья совмещены с установочными метками. Несоблюдение этого требования может привести к повреждению автомобиля.
Установите цепь газораспределительного механизма.
2. ПРЕДОСТЕРЕЖЕНИЕ: Перед установкой убедитесь в том, что натяжитель цепи газораспределительного механизма полностью оттянут. Несоблюдение этого требования может привести к повреждению автомобиля.
Установите направляющие и натяжитель цепи газораспределительного механизма.
- Затяните болты (момент затяжки 15 Нм).
- Затяните гайку (момент затяжки 15 Нм).
3. ПРИМЕЧАНИЕ: Удостоверьтесь в том, что натяжитель цепи газораспределительного механизма полностью освобожден.
Разблокируйте натяжитель цепи газораспределительного механизма. Выверните шпильку.
4. Закрепите звездочки распределительных валов и звездочку ТНВД.
- Затяните болт крепления звездочки впускного распределительного вала усилием 35 Нм.
- Затяните болты звездочки ТНВД усилием 33 Нм.
5. Снимите специальный инструмент.
6. Извлеките 6-мм стержни.
7. Поверните коленчатый вал по часовой стрелке на 2 полных оборота.
8. ПРЕДОСТЕРЕЖЕНИЕ: Убедитесь, что специальный инструмент правильно установлен на маховике.
Проверьте фазы газораспределения, вставив специальный инструмент в отверстие датчика CKP.
9. Проверьте синхронизацию распределительного вала, вставив подходящий пруток диаметром 6 мм в отверстия звездочек распределительного вала.
10. Снимите специальный инструмент.
11. Извлеките 6-мм стержни.
12. Установите датчик СКР.
За дополнительной информацией обратитесь к главе: Датчик положения коленчатого вала (СКР) (303-14 Электронные органы управления - Дизельный двигатель ID4 2.4L, Снятие и установка).
13. Установите крышку распределительного механизма.
За дополнительной информацией обратитесь к главе: Крышка привода газораспределительного механизма (30301 Двигатель - Дизельный двигатель ID4 2.4L, Ремонт на автомобиле).
14. Подсоедините провод "массы" к аккумуляторной батарее.
За дополнительной информацией обратитесь к главе: Подсоединение аккумулятора (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).
