Defender (2007+). Распределительные валы двигателя ID4 2.4L установка

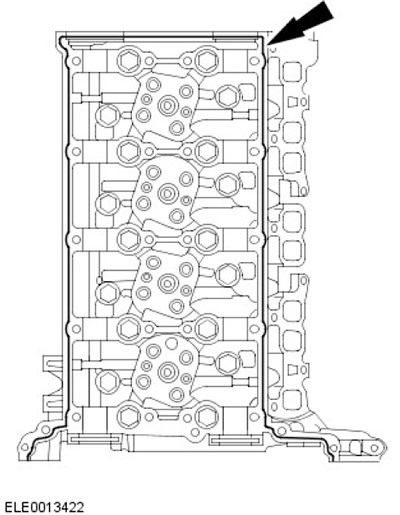

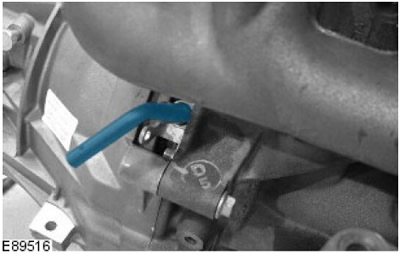

УстановкаВсе автомобили 1. ПРЕДОСТЕРЕЖЕНИЕ: He поворачивайте коленчатый вал, когда специальный инструмент полностью вставлен в маховик. Несоблюдение этого требования может привести к повреждению автомобиля. Поверните коленчатый вал в положение 50 градусов до ВМТ. Вставьте специальный инструмент через отверстие датчика CKP. 2. ПРИМЕЧАНИЕ: Очистите сопрягаемую поверхность элемента. Нанесите полоску рекомендованного герметика диаметром 2,5 мм на головку цилиндров. 3. ПРИМЕЧАНИЕ: Очистите контактные поверхности деталей. Установите оба распределительных вала. Смажьте шейки и кулачки распределительных валов чистым моторным маслом. 4. ПРЕДОСТЕРЕЖЕНИЕ: Затяните болты в указанной последовательности. Невыполнение этого указания может привести к повреждению автомобиля. ПРИМЕЧАНИЕ: Очистите сопрягаемую поверхность элемента. Установите корпус распределительных валов.
5. Закрепите трубку щупа указателя уровня масла. Затяните болт усилием 10 Нм. 6. Закрепите опорный кронштейн жгута проводов двигателя.
7. Закрепите жгут электропроводки двигателя. Закрепите хомутами. 8. Установите опорный кронштейн генератора. Затяните болты (момент затяжки 25 Нм). 9. Установите кронштейн теплозащитного экрана турбокомпрессора.

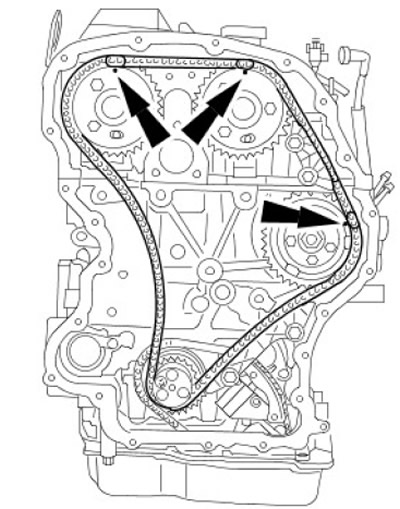

10. Установите теплозащитный экран турбокомпрессора. Затяните усилием 7 Нм. Автомобили с системой кондиционирования воздуха 11. Установите компрессор кондиционера. За дополнительной информацией обратитесь к главе: Компрессор системы кондиционирования (412-03 Кондиционирование воздуха - Дизельный двигатель ID4 2.4L, Снятие и установка). Все автомобили 12. ПРЕДОСТЕРЕЖЕНИЕ: Убедитесь в том, что окрашенные звенья совмещены с установочными метками. Несоблюдение этого требования может привести к повреждению автомобиля. Установите звездочки и цепи ГРМ на распределительные валы. 13. ПРЕДОСТЕРЕЖЕНИЕ: Перед установкой убедитесь в том, что натяжитель цепи газораспределительного механизма полностью оттянут. Несоблюдение этого требования может привести к повреждению автомобиля. Установите направляющие и натяжитель цепи газораспределительного механизма.

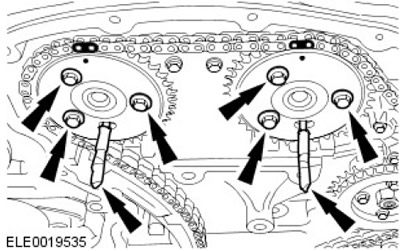

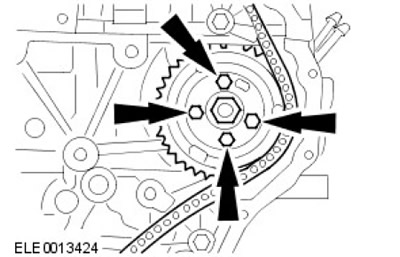

14. С помощью подходящего прутка диаметром 6 мм заблокируйте звездочки распределительных валов. Наживите болты звездочек распределительных валов. 15. Наживите 4 болта звездочки ТНВД. 16. ПРИМЕЧАНИЕ: Удостоверьтесь в том, что натяжитель цепи газораспределительного механизма полностью освобожден. Разблокируйте натяжитель цепи газораспределительного механизма. Выверните шпильку. 17. Закрепите звездочки распределительных валов и звездочку ТНВД.
18. Снимите специальные инструменты. 19. Извлеките 6-мм стержни. 20. Предостережения:

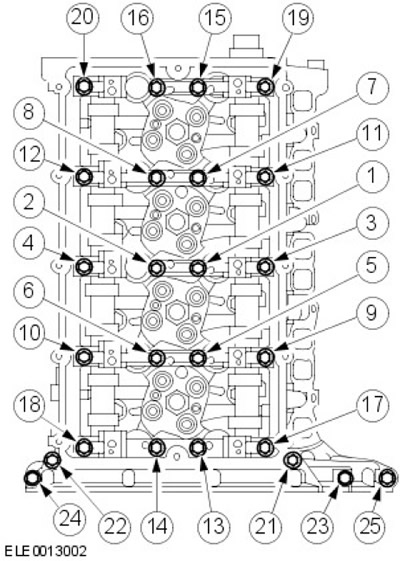

ПРИМЕЧАНИЕ: Затяните болты в порядке, показанном на рисунке. Установите валы коромысел.
21. Поверните коленчатый вал по часовой стрелке на 2 полных оборота. 22. ПРЕДОСТЕРЕЖЕНИЕ: Убедитесь, что специальный инструмент правильно установлен на маховике. Проверьте фазы газораспределения, вставив специальный инструмент в отверстие датчика CKP. 23. Проверьте синхронизацию распределительного вала, вставив подходящий пруток диаметром 6 мм в отверстия звездочек распределительного вала. 24. Снимите специальные инструменты. 25. Извлеките 6-мм стержни. 26. Установите датчик СКР. За дополнительной информацией обратитесь к главе: Датчик положения коленчатого вала (СКР) (303-14 Электронные органы управления - Дизельный двигатель ID4 2.4L, Снятие и установка). 27. Установите крышку распределительного механизма. За дополнительной информацией обратитесь к главе: Крышка привода газораспределительного механизма (30301 Двигатель - Дизельный двигатель ID4 2.4L, Ремонт на автомобиле). 28. Установите крышку головки цилиндров. За дополнительной информацией обратитесь к главе: Крышка головки цилиндров (303-01 Двигатель -Дизельный двигатель ID4 2.4L, Ремонт на автомобиле). 29. Подсоедините провод "массы" к аккумуляторной батарее. За дополнительной информацией обратитесь к главе: Подсоединение аккумулятора (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).
