Defender (2007+). Распределительные валы двигателя ID4 2.4L - снятие




Специальный инструмент(ы)





Инструмент установки момента, коленчатый вал 303-698



Снятие


Все автомобили
1. ПРЕДУПРЕЖДЕНИЕ: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда подпирайте автомобиль специальными подставками.

Поднимите автомобиль и вставьте под него опоры.

2. Отсоедините провод "массы" от аккумуляторной батареи.

За дополнительной информацией обратитесь к главе: Отсоединение и подсоединение АКБ (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).

3. Снимите крышку головки цилиндров.

За дополнительной информацией обратитесь к главе: Крышка головки цилиндров (303-01 Двигатель -Дизельный двигатель ID4 2.4L, Ремонт на автомобиле).

4. Снимите крышку ГРМ.

За дополнительной информацией обратитесь к главе: Крышка привода газораспределительного механизма (30301 Двигатель - Дизельный двигатель ID4 2.4L, Ремонт на автомобиле).

5. Отсоедините генератор.

За дополнительной информацией обратитесь к главе: Генератор (414-02 Генератор и регулятор напряжения -Дизельный двигатель ID4 2.4L, Снятие и установка).

6. Снимите датчик положения коленчатого вала (СКР).

За дополнительной информацией обратитесь к главе: Датчик положения коленчатого вала (СКР) (303-14 Электронные органы управления - Дизельный двигатель ID4 2.4L, Снятие и установка).

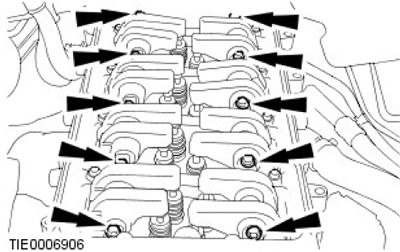

7. Снимите 2 оси коромысел. Выверните и отбракуйте 10 болтов.

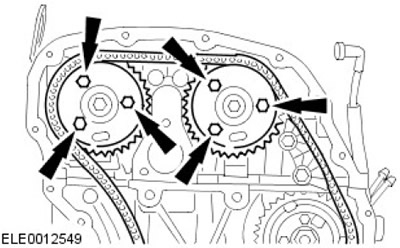

8. Ослабьте 6 болтов звездочки распределительного вала.

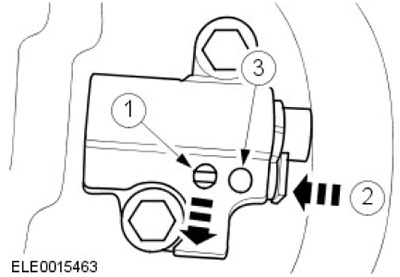

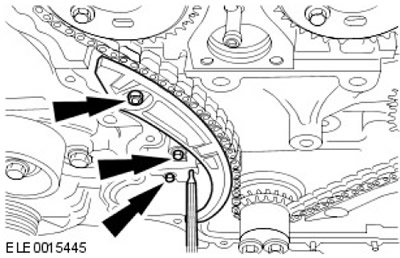

9. Ослабьте и зафиксируйте натяжитель цепи газораспределительного механизма.

  • 1. Отведите собачку.
  • 2. Вдавите фиксатор.
  • 3. Вставьте подходящий штифт.

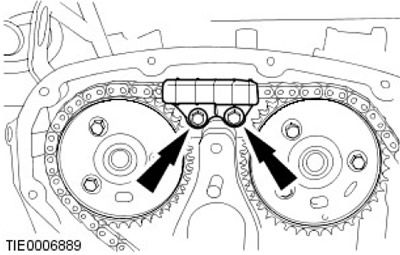

10. Снимите натяжитель цепи газораспределительного механизма и правую направляющую цепи газораспределительного механизма.

  • Выверните два болта.
  • Снимите гайку.






11. Снимите верхнюю направляющую цепи газораспределительного механизма. Выверните два болта.






12. Снимите звездочки распределительных валов и цепь привода газораспределительного механизма. Выверните 6 болтов.






Автомобили с системой кондиционирования воздуха

13. Снимите компрессор кондиционера.

За дополнительной информацией обратитесь к главе: Компрессор системы кондиционирования (412-03 Кондиционирование воздуха - Дизельный двигатель ID4 2.4L, Снятие и установка).

Все автомобили

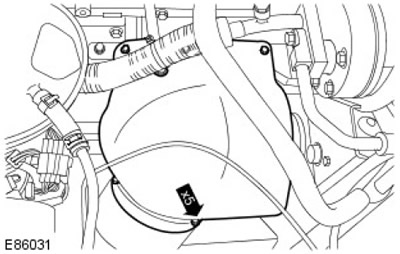

14. Снимите теплозащитный экран турбокомпрессора. Выверните 5 болтов.

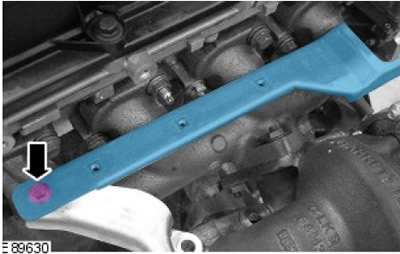

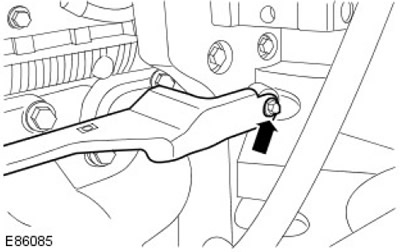

15. Освободите кронштейн теплозащитного экрана турбокомпрессора. Выверните болт.






16. Снимите кронштейн теплозащитного экрана турбокомпрессора. Выверните болт.

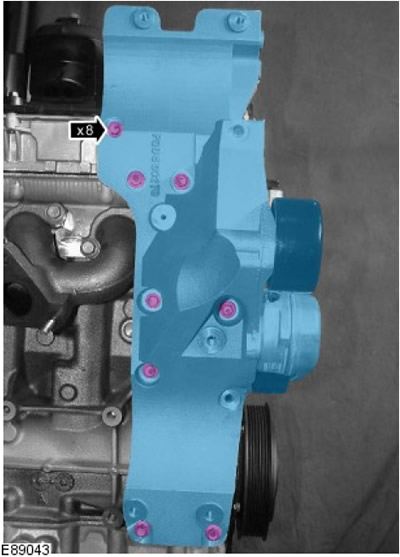

17. Снимите опорный кронштейн генератора. Выверните 8 болтов.

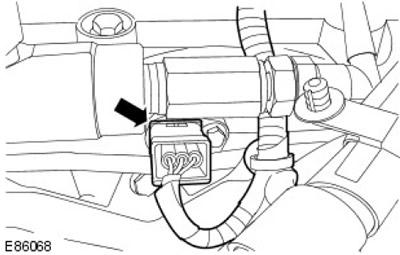

18. Отсоедините датчик положения распределительного вала (СМР).

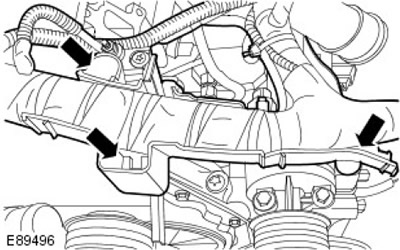

19. Высвободите жгут электропроводки двигателя. Отпустите 3 зажима.

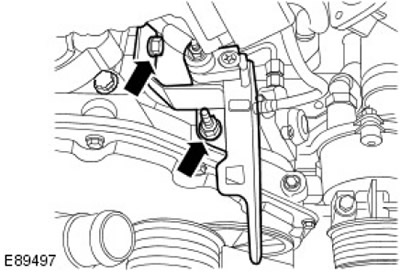

20. Установите опорный кронштейн жгута электропроводки двигателя.

  • Выверните болт.
  • Снимите гайку.

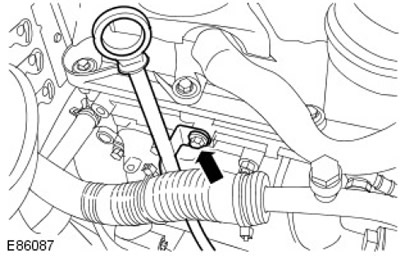

21. Высвободите трубку щупа указателя уровня масла. Выверните болт.

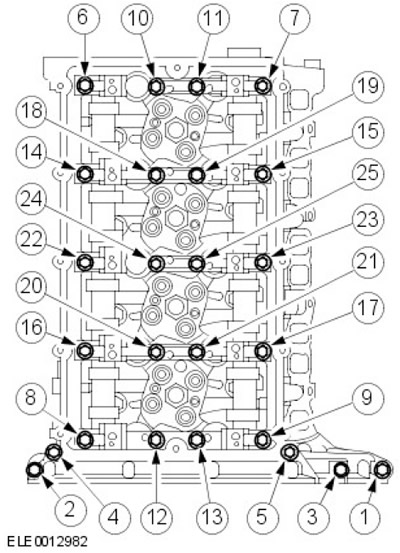

22. ПРЕДОСТЕРЕЖЕНИЕ: Выверните болты в показанной последовательности. Несоблюдение этого требования может привести к повреждению автомобиля.

Снимите корпус распределительных валов. Выверните 25 болтов.






23. Снимите оба распределительных вала.
