Defender (2007+). Разборка двигателя ID4 2.4L - часть 4









50. ПРЕДОСТЕРЕЖЕНИЕ: Заглушите все отверстия. Используйте новые колпачки.

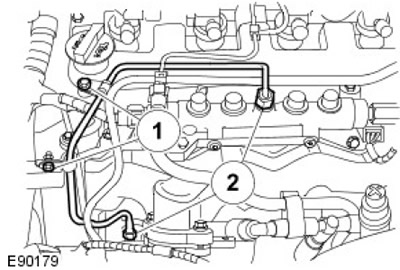

Снимите питающий топливопровод высокого давления и отбракуйте его. Отпустите два зажима.






51. ПРЕДОСТЕРЕЖЕНИЕ: Заглушите все отверстия. Используйте новые колпачки.

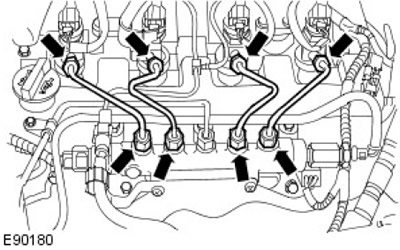

Снимите 4 топливопровода высокого давления питания форсунок и отбракуйте их.






52. ПРЕДОСТЕРЕЖЕНИЕ: Заглушите все отверстия. Используйте новые колпачки.

Отсоедините возвратный топливопровод форсунок. Снимите 4 зажима.

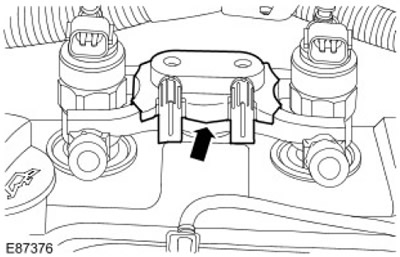

53. Снимите 2 крышки зажимов форсунок.

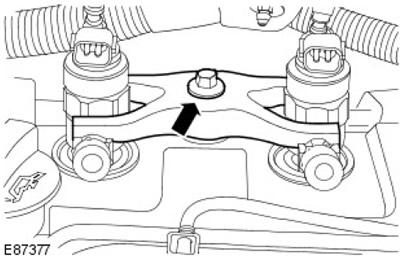

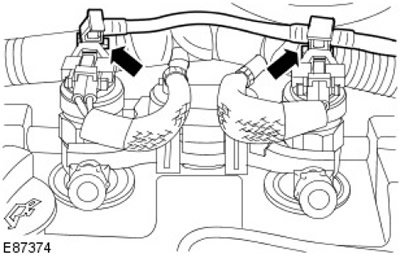

54. Снимите 2 зажима форсунки. Выверните два болта.

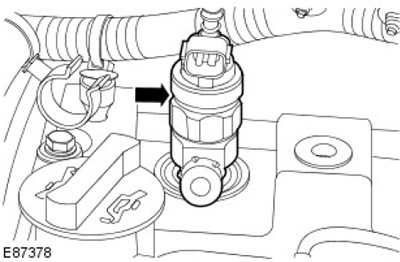

55. Снимите 4 форсунки. Снимите и отбракуйте уплотнительную шайбу.

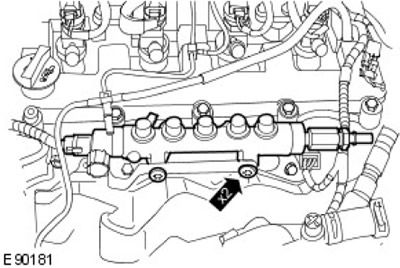

56. Снимите топливную рампу.

  • Выверните два болта.
  • Снимите кронштейн.

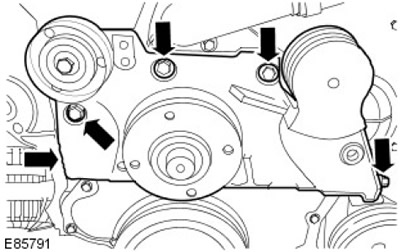

57. Снимите натяжной шкив ремня привода вспомогательного оборудования. Выверните 5 болтов.

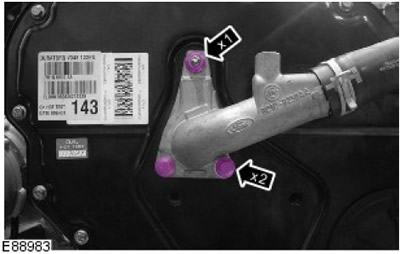

58. Снимите выпускной коленчатый патрубок охлаждающей жидкости блока цилиндров.

  • Снимите гайку.
  • Выверните два болта.
  • Снимите уплотнительное кольцо и отправьте его на утилизацию.

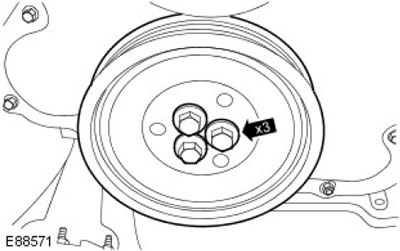

59. Снимите шкив коленчатого вала. Выверните и отбракуйте 3 болта.

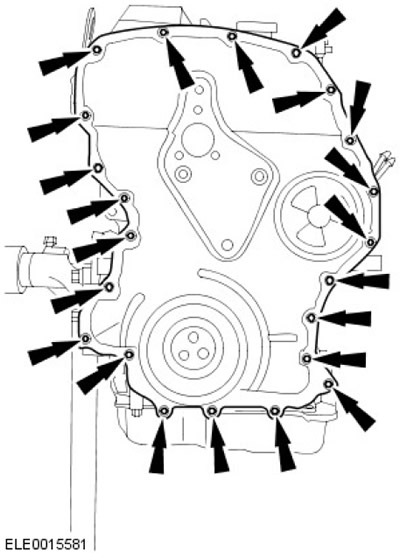

60. Используя подходящий инструмент, снимите и отбракуйте крышку ГРМ.

  • Выверните 20 болтов.
  • Отверните две гайки.

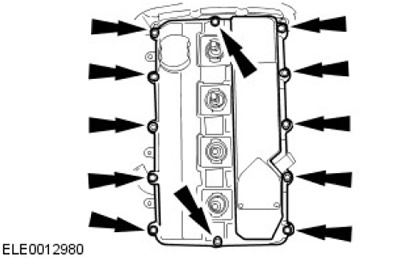

61. Снимите крышку головки цилиндров.

  • Выверните 12 болтов.
  • Снимите прокладку и отправьте ее на утилизацию.

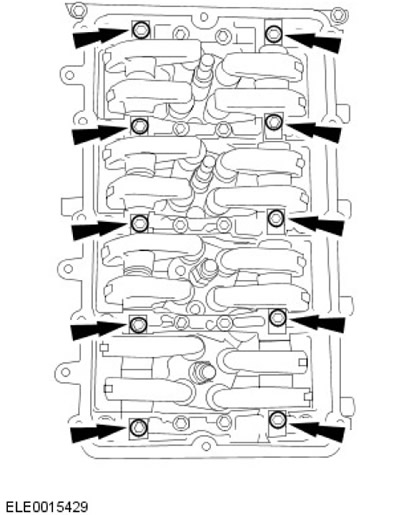

62. Снимите оси коромысел. Выверните и отбракуйте 10 болтов.

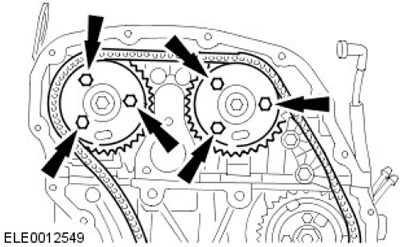

63. Ослабьте 6 болтов звездочки распределительного вала.

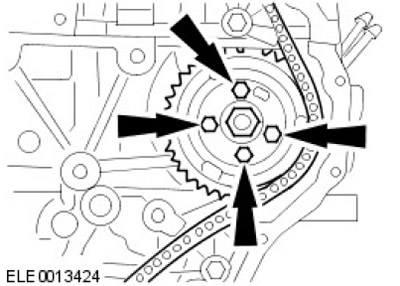

64. Ослабьте 4 болта звездочки ТНВД.

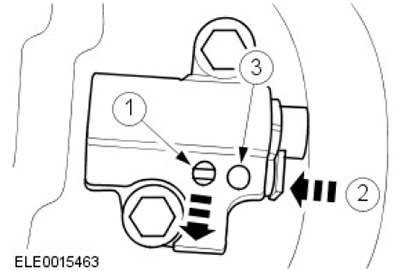

65. Ослабьте и зафиксируйте натяжитель цепи газораспределительного механизма.

  • 1. Отведите собачку.
  • 2. Вдавите фиксатор.
  • 3. Вставьте штифт.
