Defender (2007+). Разборка двигателя ID4 2.4L - часть 3

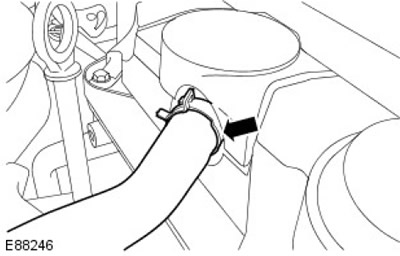

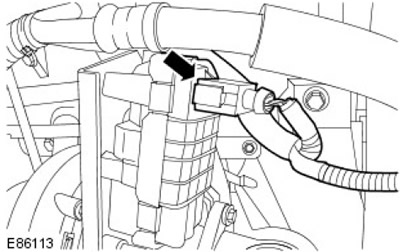

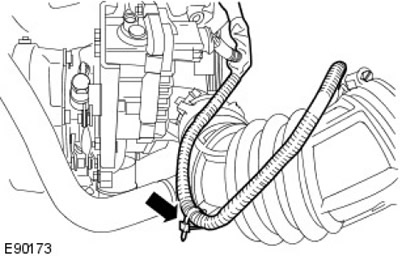

35. Высвободите жгут электропроводки датчика массового расхода воздуха (MAF). Обрежьте хомут. 36. Отсоедините электрический разъем привода турбокомпрессора. 37. Отсоедините трубопровод сапуна. Освободите зажим. 38. ПРЕДОСТЕРЕЖЕНИЕ: Заглушите все отверстия. Используйте новые колпачки. Отсоедините питающий маслопровод турбокомпрессора.

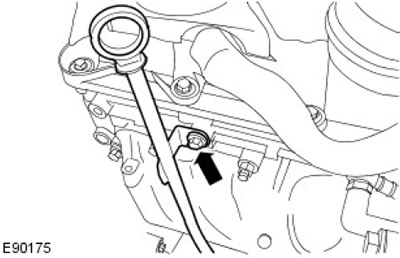

39. ПРЕДОСТЕРЕЖЕНИЕ: Заглушите все отверстия. Используйте новые колпачки. Снимите трубку указателя уровня масла и указатель уровня масла.

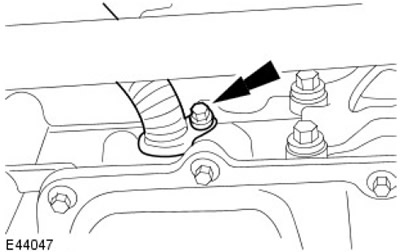

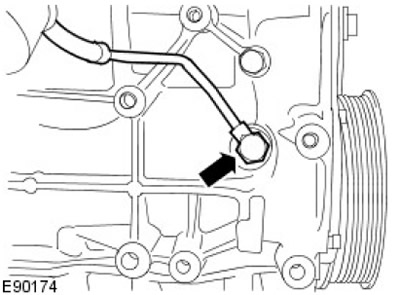

40. Отсоедините возвратный маслопровод турбокомпрессора.

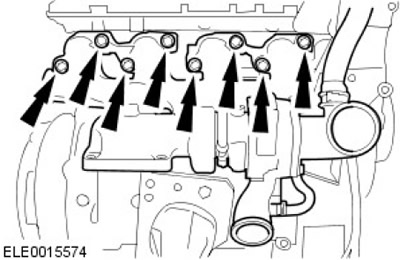

41. Снимите выпускной коллектор в сборе с турбокомпрессором.

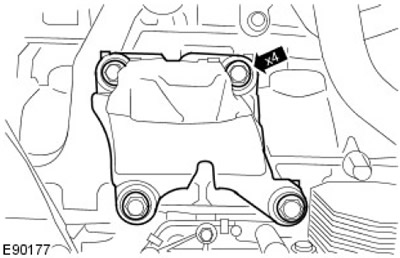

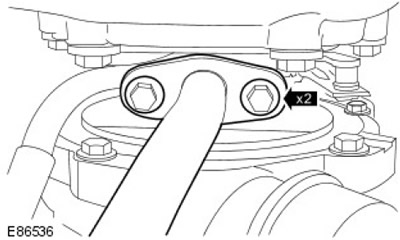

42. Снимите кронштейн правой опоры двигателя. Выверните 4 болта. 43. ПРЕДОСТЕРЕЖЕНИЕ: Заглушите все отверстия. Используйте новые колпачки. Снимите возвратный маслопровод турбокомпрессора.

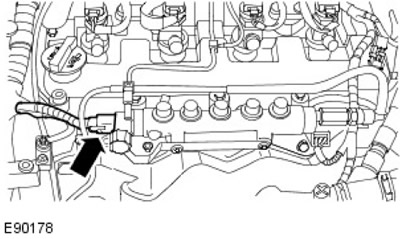

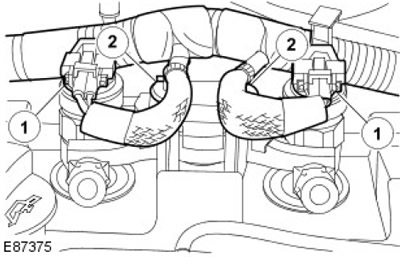

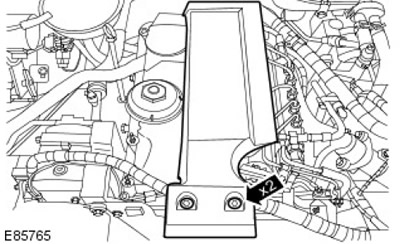

44. Снимите кожух двигателя. Выверните два болта. 45. Отсоедините электрический разъем датчика давления в топливном коллекторе (FRP). 46. Отсоедините четыре электрических разъема форсунок.

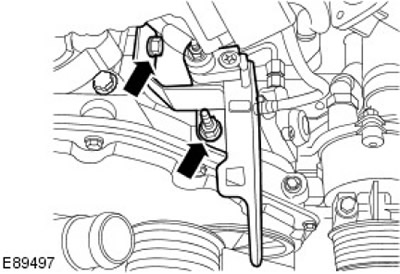

47. Установите опорный кронштейн жгута электропроводки двигателя.

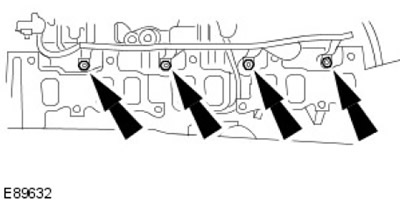

48. Освободите жгут электропроводки свечей подогрева. Отверните четыре гайки. 49. Снимите жгут электропроводки двигателя.
