Defender (2007+). Разборка двигателя ID4 2.4L - часть 2

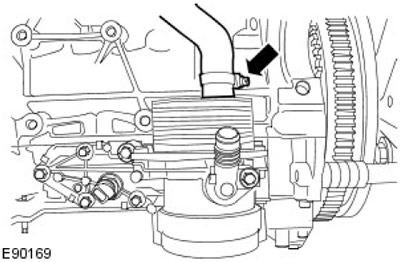

18. Отсоедините шланг охлаждающей жидкости. Освободите зажим.

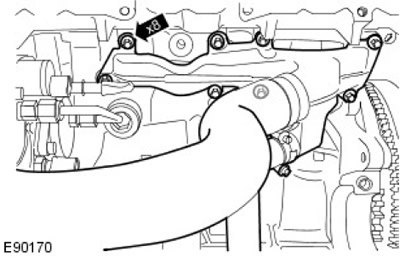

19. Освободите коллектор охлаждающей жидкости.

  • Выверните 8 болтов.
  • Снимите прокладку и отправьте ее на утилизацию.

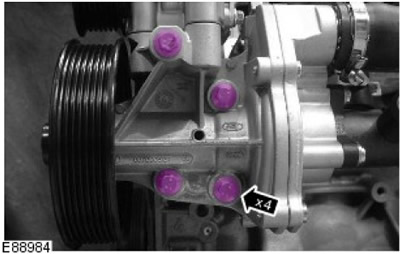

20. Высвободите насос охлаждающей жидкости.

  • Выверните 4 болта.
  • Снимите прокладку и отправьте ее на утилизацию.






21. Снимите насос охлаждающей жидкости и коллектор охлаждающей жидкости в сборе.

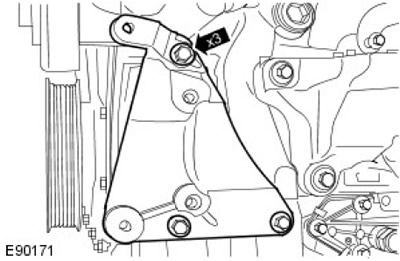

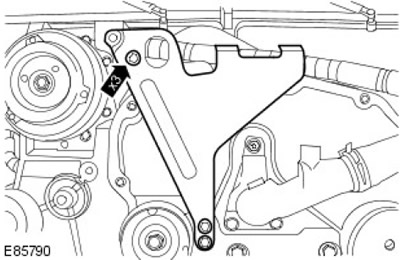

22. Снимите кронштейн насоса усилителя рулевого управления. Выверните 3 болта.

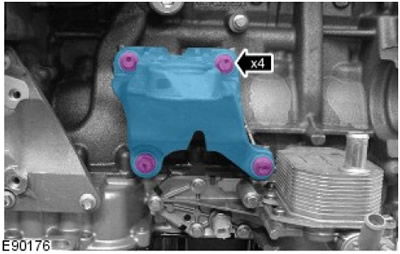

23. Снимите левый кронштейн опоры двигателя. Выверните 4 болта.






24. ПРЕДОСТЕРЕЖЕНИЕ: Заглушите все отверстия. Используйте новые колпачки.

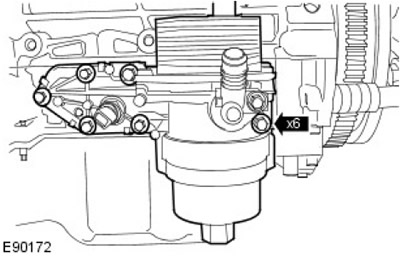

Снимите корпус масляного фильтра в сборе.

  • Выверните 6 болтов.
  • Снимите прокладку и отправьте ее на утилизацию.

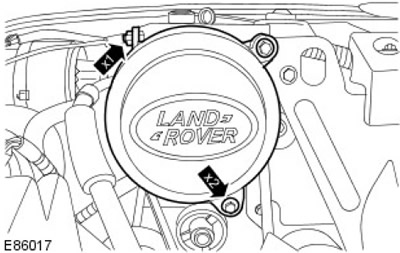

25. Снимите кожух шкива компрессора кондиционера.

  • Выверните два болта.
  • Снимите гайку.
  • Снимите ремень привода вспомогательных агрегатов.






26. Снимите кронштейн для подъема двигателя. Выверните 3 болта.

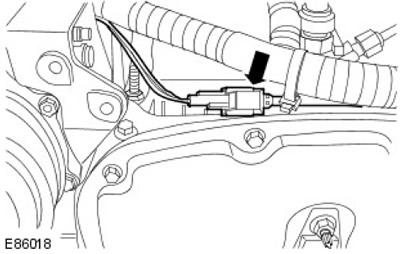

27. Отсоедините электрический разъем компрессора кондиционера.

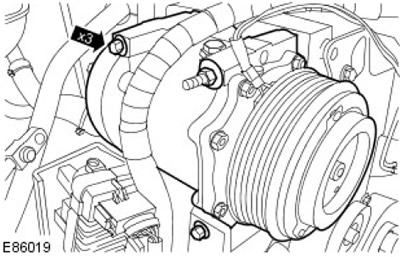

28. Снимите компрессор кондиционера. Выверните 3 болта.

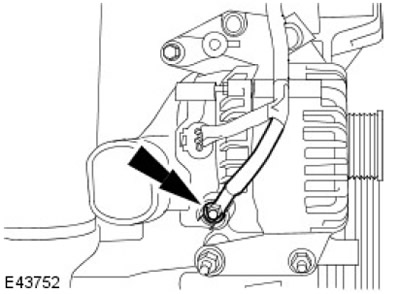

29. Отсоедините положительный кабель аккумуляторной батареи от генератора. Снимите гайку.

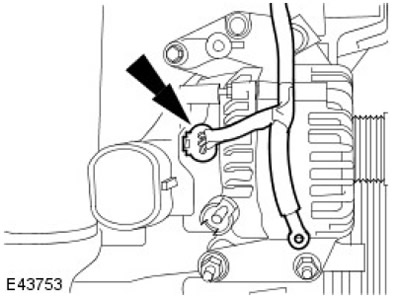

30. Отсоедините электрический разъем генератора.

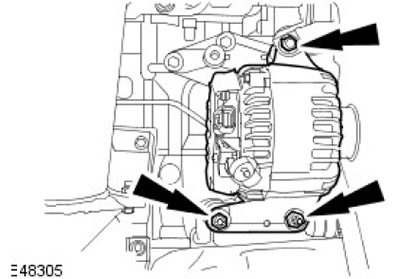

31. Снимите генератор. Выверните 3 болта.

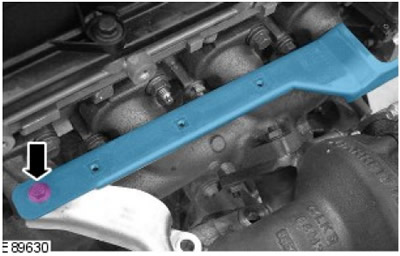

32. Освободите кронштейн теплозащитного экрана турбокомпрессора. Выверните болт.

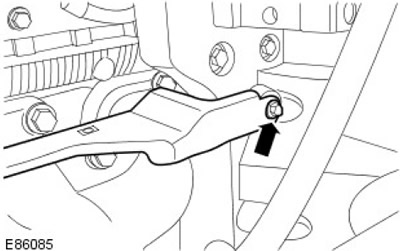

33. Снимите кронштейн теплозащитного экрана турбокомпрессора. Выверните болт.

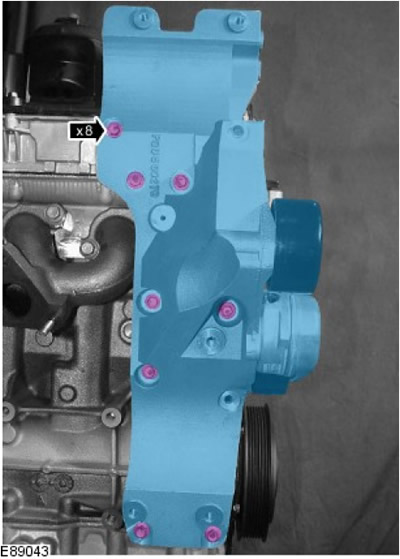

34. Снимите опорный кронштейн генератора. Выверните 8 болтов.
