Defender (2007+). Разборка двигателя ID4 2.4L - часть 1




Разборка


1. Установите двигатель на подходящий моторный стенд.

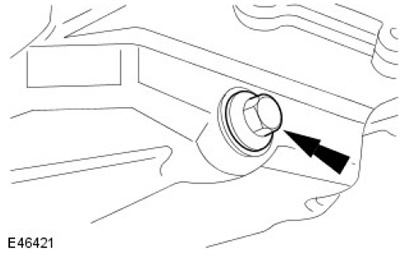

2. Слейте моторное масло.

  • Поставьте емкость для сбора моторного масла.
  • Извлеките сливную пробку.
  • Дайте моторному маслу стечь.

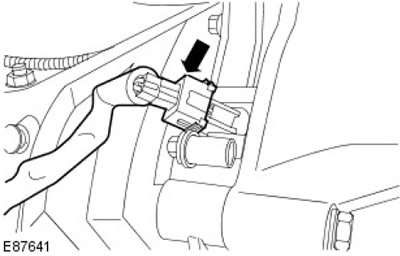

3. Рассоедините электрический разъем датчика положения коленчатого вала (CKP).

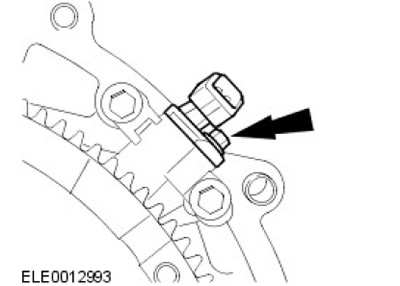

4. Снимите датчик СКР. Выверните болт.

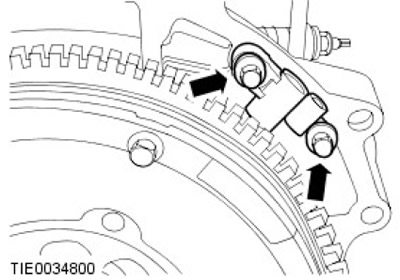

5. Снимите кронштейн датчика CKP. Выверните два болта.

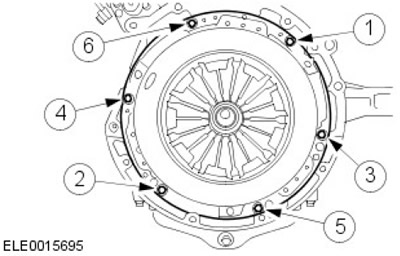

6. ПРЕДОСТЕРЕЖЕНИЕ: Отпустите болты нажимного диска сцепления, вывинчивая на два оборота за раз в указанной последовательности.

Снимите ведомый и нажимной диски сцепления. Выверните 6 болтов.

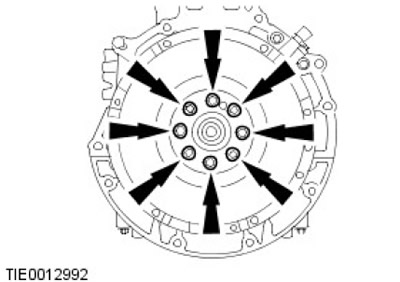

7. Снимите маховик. Выверните и отбракуйте 8 болтов.

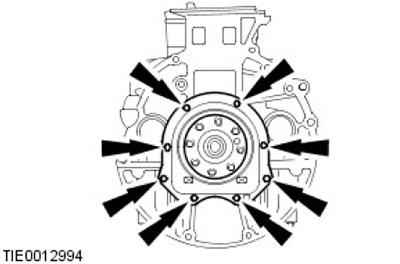

8. Снимите и отбракуйте задний сальник коленчатого вала. Выверните 8 болтов.

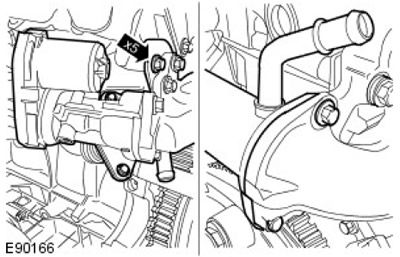

9. Установите клапан EGR в сборе с теплообменником.

  • Отсоедините электрический разъем клапана EGR.
  • Выверните 5 болтов.
  • Отбракуйте две прокладки.

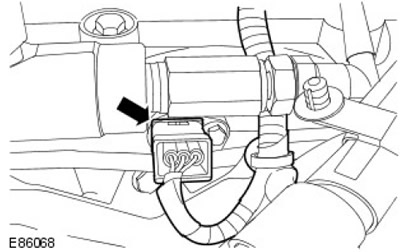

10. Отсоедините электрический разъем датчика положения распределительного вала (CMP).

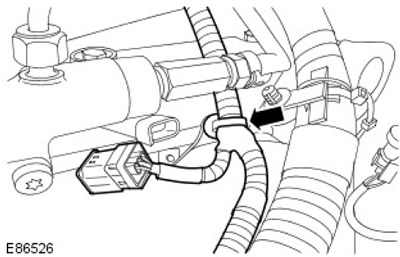

11. Высвободите жгут электропроводки двигателя. Освободите зажим.






12. iПРЕДОСТЕРЕЖЕНИЕ: Заглушите все отверстия. Используйте новые колпачки.

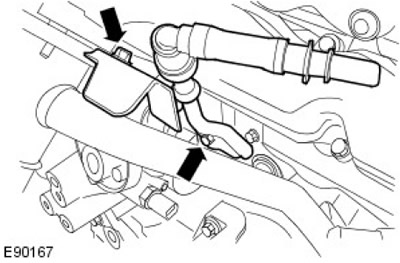

Снимите питающий топливопровод топливного насоса высокого давления. Выверните болт.

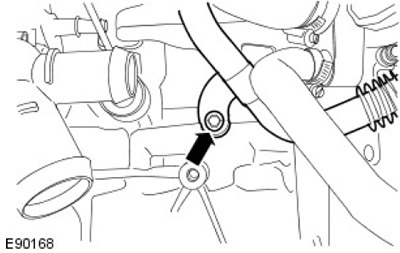

13. Освободите выпускную трубку клапана EGR. Выверните болт.

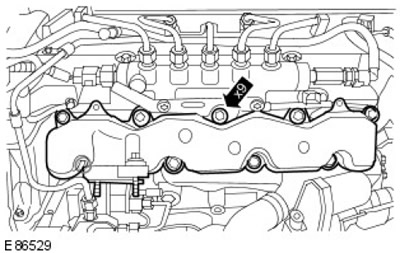

14. Снимите выпускную трубку клапана EGR и впускной коллектор в сборе.

  • Полностью ослабьте 9 болтов.
  • Снимите восемь уплотнений и отбракуйте их.

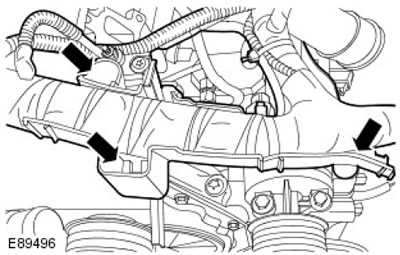

15. Высвободите жгут электропроводки двигателя. Отпустите 3 зажима.

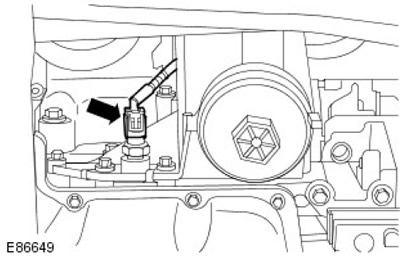

16. Отсоедините электрический разъем датчика давления моторного масла (ЕОР).

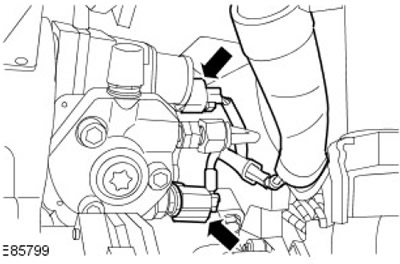

17. Отсоедините электрические разъемы клапана дозирования топлива и датчика температуры топлива.
