Defender (2007+). Снятие и установка двигателя ID4 2.4L - часть 2

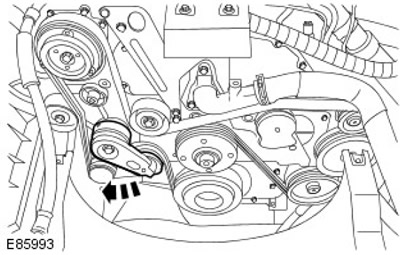

24. Снимите ремень привода вспомогательных агрегатов со шкива насоса гидроусилителя руля. Ослабьте натяжение ремня.

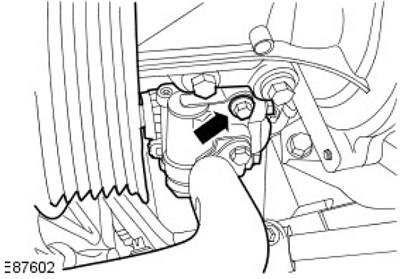

25. Снимите насос усилителя рулевого управления.
- Выверните оставшийся болт.
- Привяжите насос гидроусилителя руля отдельно от других компонентов.
26. ПРЕДОСТЕРЕЖЕНИЕ: Заглушите все отверстия. Используйте новые колпачки.

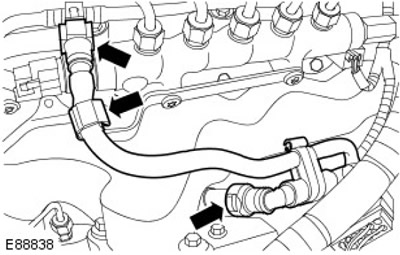

Отсоедините 2 топливопровода. Освободите возвратный топливопровод от зажима.

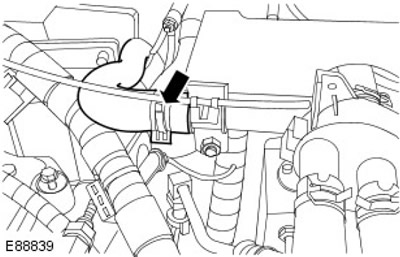

27. Отсоедините шланг охлаждающей жидкости отопителя от клапана управления отопителем. Освободите зажим.

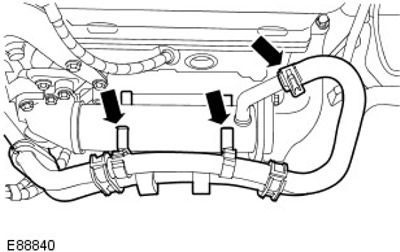

28. Отсоедините шланг охлаждающей жидкости теплообменника EGR.
- Освободите зажим.
- Отсоедините шланги охлаждающей жидкости от теплообменника EGR.

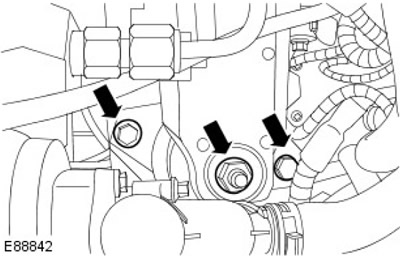

29. Отпустите правую опору двигателя.
- Снимите гайку.
- Выверните два болта.

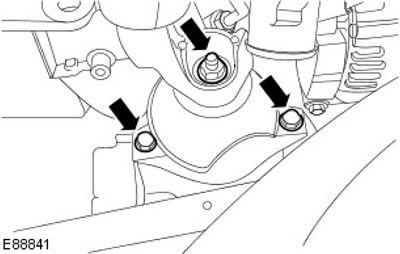

30. Высвободите левую опору двигателя.
- Снимите гайку.
- Выверните два болта.
31. Поднимите и подоприте автомобиль. С помощью гидравлического домкрата подоприте коробку передач.
32. Снимите обе опоры двигателя.

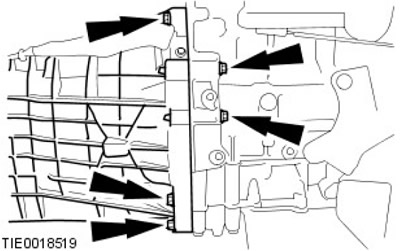

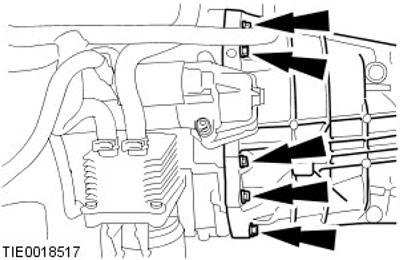

33. Выверните 5 левых болтов, соединяющих двигатель с коробкой передач.
34. Выверните 5 правых болтов, соединяющих двигатель с коробкой передач.

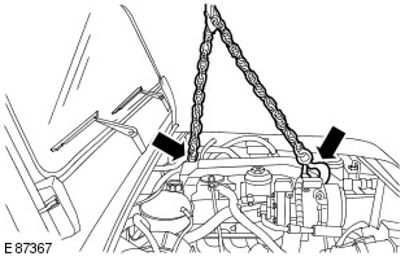

35. Воспользовавшись помощью второго механика, аккуратно снимите двигатель.
Установка
Все автомобили
1. С помощью второго механика аккуратно установите двигатель. Очистите контактные поверхности деталей.
2. Прикрепите двигатель к коробке передач.
- Затяните болты (момент затяжки 40 Нм).
- Извлеките гидравлический домкрат из-под коробки передач.
3. Установите левую опору двигателя.
4. Установите правую опору двигателя.
5. Закрепите обе опоры двигателя.
- Опустите двигатель на его опоры.
- Затяните болты (момент затяжки 80 Нм).
- Затяните гайки (момент затяжки 80 Нм).
6. Подсоедините шланг охлаждающей жидкости теплообменника рециркуляции отработавших газов (EGR).
- Зафиксируйте зажим.
- Прикрепите шланги охлаждающей жидкости к теплообменнику EGR.
7. Подсоедините шланг охлаждающей жидкости отопителя к клапану управления отопителем. Зафиксируйте зажим.
8. ПРИМЕЧАНИЕ: Снимите и отбракуйте заглушки.
Подсоедините топливопроводы.
- Зафиксируйте зажим.
- Закрепите возвратный топливопровод в зажиме.
9. Закрепите насос усилителя рулевого управления.
- Снимите и отбракуйте хомут.
- Затяните болты усилием 23 Нм.
10. Закрепите ремень привода вспомогательных агрегатов на шкиве насоса усилителя рулевого управления.
11. Подсоедините вакуумную магистраль вакуумного усилителя тормозов к вакуумному насосу тормозной системы.
12. Подсоедините шланги охлаждающей жидкости к корпусу насоса охлаждающей жидкости. Зафиксируйте зажимы.
13. Подсоедините верхний шланг охлаждающей жидкости радиатора. Зафиксируйте зажим.
14. Закрепите жгут электропроводки двигателя.
- Подсоедините электрические разъемы блока управления двигателем (ECM).
- Закрепите зажимы.
15. Подсоедините электрический разъем свечей подогрева.
16. Подсоедините электрический разъем жгута электропроводки двигателя.
17. Установите выпускной шланг охладителя воздуха наддува. Затяните хомуты.
18. Установите впускной воздуховод охладителя воздуха наддува. Затяните хомуты.
Автомобили с системой кондиционирования воздуха
19. ПРИМЕЧАНИЕ: Снимите и отбракуйте заглушки.
Подсоедините магистраль высокого давления компрессора кондиционера.
- Установите новые уплотнительные кольца.
Все автомобили
20. Установите на место воздушный фильтр.
За дополнительной информацией обратитесь к главе: Воздушный Фильтр (303-12 Распределение и фильтрация впускаемого воздуха - Дизельный двигатель ID4 2.4L, Снятие и установка).
21. Подсоедините шланг охлаждающей жидкости к теплообменнику EGR. Зафиксируйте зажим.
22. Подсоедините шланг охлаждающей жидкости к масляному радиатору двигателя. Зафиксируйте зажим.
23. Подсоедините электрический разъем выключателя фонарей заднего хода.
24. Прикрепите жгут электропроводки датчика положения коленчатого вала (CKP) и переключателя фонарей заднего хода к коробке передач. Закрепите хомутами.
25. Установите стартер.
За дополнительной информацией обратитесь к главе: Стартер (303-06 Система запуска - Дизельный двигатель ID4 2.4L, Снятие и установка).
26. Установите каталитический нейтрализатор.
За дополнительной информацией обратитесь к главе: Каталитический нейтрализатор (309-00 Система выпуска отработавших газов - Дизельный двигатель ID4 2.4L, Снятие и установка).
27. Установите кожух вентилятора охлаждения.
За дополнительной информацией обратитесь к главе: Кожух вентилятора охлаждения (303-03 Охлаждение двигателя - Дизельный двигатель ID4 2.4L, Снятие и установка).
28. Подсоедините провод "массы" к аккумуляторной батарее.
За дополнительной информацией обратитесь к главе: Подсоединение аккумулятора (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).
29. Установите капот.
За дополнительной информацией обратитесь к главе: Капот (501-02 Кузовные панели передка, Снятие и установка).
