Снятие
Все автомобили
1. Отсоедините провод "массы" от аккумуляторной батареи.
За дополнительной информацией обратитесь к главе: Отсоединение и подсоединение АКБ (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).
2. ПРЕДУПРЕЖДЕНИЕ: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда подпирайте автомобиль специальными подставками.
Поднимите и подоприте автомобиль.
3. Снимите капот.
За дополнительной информацией обратитесь к главе: Капот (501-02 Кузовные панели передка, Снятие и установка).
4. Снимите кожух вентилятора охлаждения.
За дополнительной информацией обратитесь к главе: Кожух вентилятора охлаждения (303-03 Охлаждение двигателя - Дизельный двигатель ID4 2.4L, Снятие и установка).
5. Снимите воздушный фильтр.
За дополнительной информацией обратитесь к главе: Воздушный Фильтр (303-12 Распределение и фильтрация впускаемого воздуха - Дизельный двигатель ID4 2.4L, Снятие и установка).
6. Снимите каталитический нейтрализатор.
За дополнительной информацией обратитесь к главе: Каталитический нейтрализатор (309-00 Система выпуска отработавших газов - Дизельный двигатель ID4 2.4L, Снятие и установка).
7. Снимите стартер.
За дополнительной информацией обратитесь к главе: Стартер (303-06 Система запуска - Дизельный двигатель ID4 2.4L, Снятие и установка).

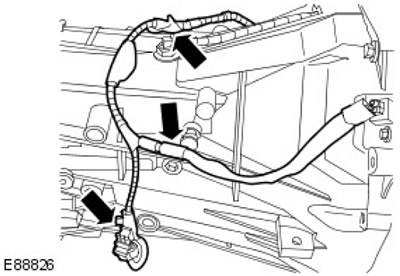

8. Отсоедините от трансмиссии датчик положения коленчатого вала (CKP) и жгут проводов фонарей заднего хода. Отпустите 3 зажима.

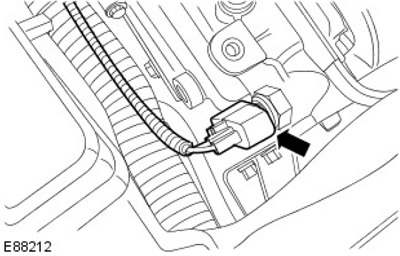

9. Отсоедините электрический разъем выключателя фонарей заднего хода.

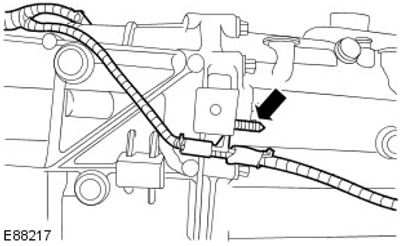

10. Отсоедините от трансмиссии жгут проводов выключателя фонарей заднего хода. Освободите зажим.

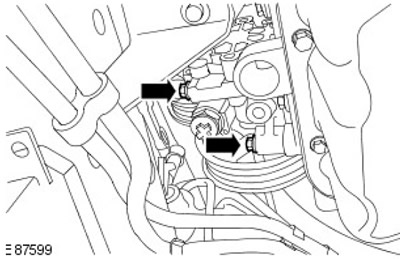

11. Полностью ослабьте два нижних болта насоса гидроусилителя руля.

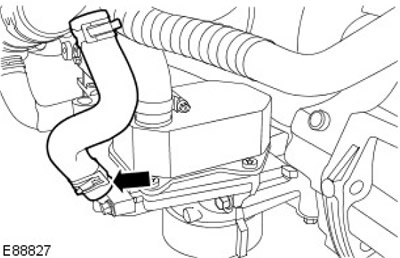

12. Отсоедините шланг охлаждающей жидкости от масляного радиатора двигателя. Освободите зажим.

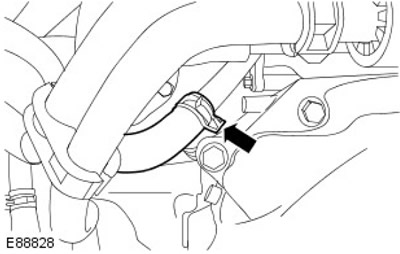

13. Отсоедините шланг охлаждающей жидкости теплообменника рециркуляции отработавших газов (EGR). Освободите зажим.
Автомобили с системой кондиционирования воздуха.
14. ПРЕДОСТЕРЕЖЕНИЕ: Заглушите все отверстия. Используйте новые колпачки.

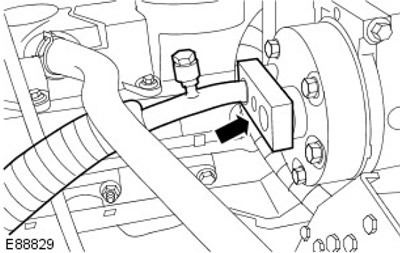

Отсоедините магистраль высокого давления хладагента компрессора кондиционера (А/С). Снимите и выбросите 2 уплотнительных кольца.
Все автомобили

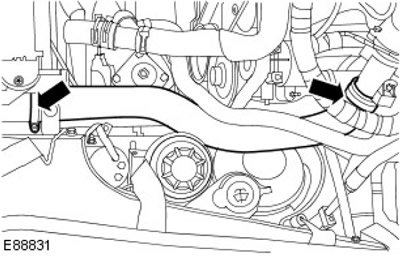

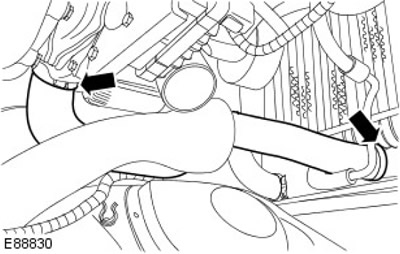

15. Снимите впускной трубопровод охладителя наддувочного воздуха. Ослабьте два зажима.
16. Отсоедините выпускной шланг охладителя наддувочного воздуха. Ослабьте два зажима.

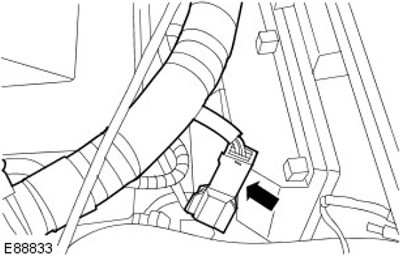

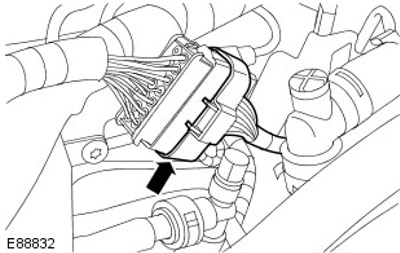

17. Рассоедините электрический разъем жгута электропроводки двигателя.
18. Отсоедините электрический разъем свечей подогрева.

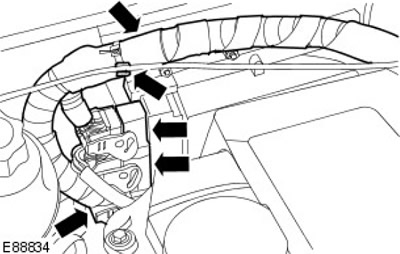

19. Высвободите жгут электропроводки двигателя.
- Отсоедините 3 электрических разъема от блока управления двигателем (ЕСМ).
- Освободите 2 зажима.

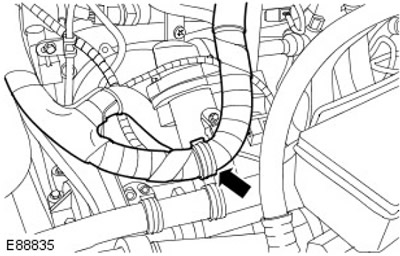

20. Отсоедините жгут электропроводки от шланга охлаждающей жидкости на отопителе.

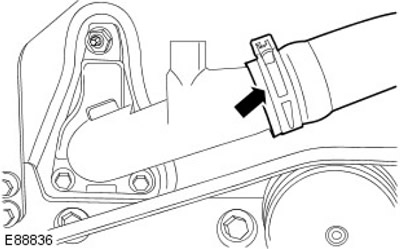

21. Отсоедините верхний шланг охлаждающей жидкости радиатора. Освободите зажим.

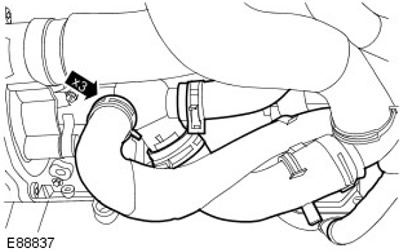

22. Отсоедините 3 шланга охлаждающей жидкости от корпуса насоса. Отпустите 3 зажима.

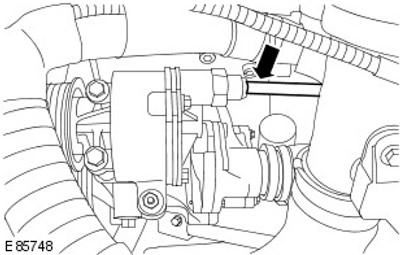

23. Отсоедините вакуумную магистраль вакуумного усилителя тормозов от вакуумного насоса тормозной системы.
