Defender (2007+). Элементы блока цилиндров двигателя ID4 2.4L - часть 3

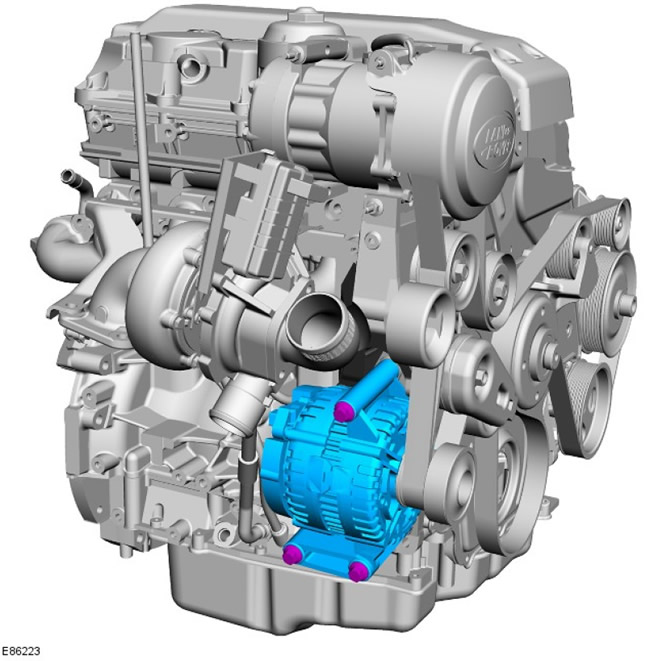

Генератор








Поз. № запасной части Наименование
1 - Опорный кронштейн генератора
2 - Генератор

Генератор установлен с правой стороны двигателя на монтажном кронштейне, который крепится к блоку цилиндров болтами. Для привода генератора от шкива коленчатого вала используется приводной ремень дополнительного оборудования.

За дополнительной информацией обратитесь к главе: Генератор - Дизельный двигатель ID4 2.4L (414-02 Генератор и регулятор напряжения - Дизельный двигатель ID4 2.4L, Описание и принцип действия).

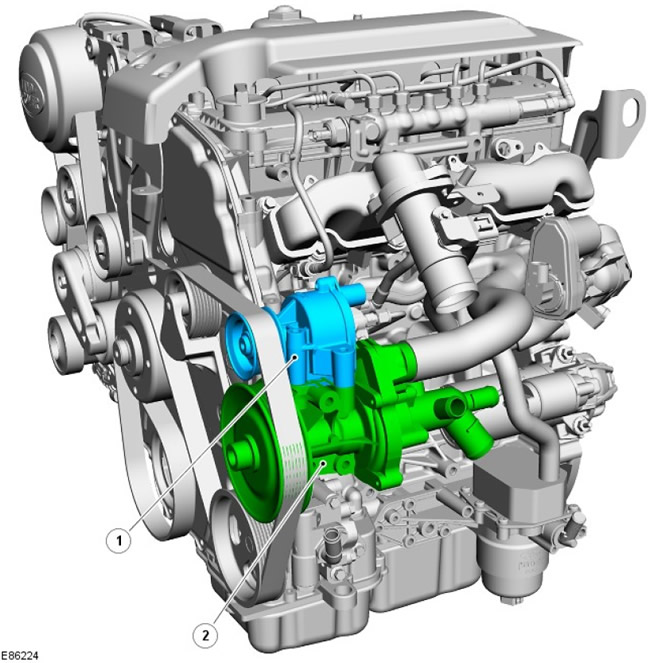

Насос системы охлаждения и вакуумный насос








Поз. № запасной части Наименование
1 - Вакуумный насос
2 - Насос системы охлаждения

Насос охлаждающей жидкости установлен слева спереди на блоке цилиндров и закреплен 4 болтами. Насос охлаждающей жидкости приводится в действие коленчатым валом через приводной ремень дополнительного оборудования. Термостат двигателя расположен в задней части корпуса насоса охлаждающей жидкости; термостат открывается при температуре 88°C.

За дополнительной информацией обратитесь к главе: Охлаждение двигателя (303-03 Охлаждение двигателя -Дизельный двигатель ID4 2.4L, Описание и принцип действия).

Вакуумный насос установлен на насосе охлаждающей жидкости и закреплен 3 болтами. Вакуумный насос также приводится в действие от коленчатого вала через приводной ремень дополнительного оборудования.

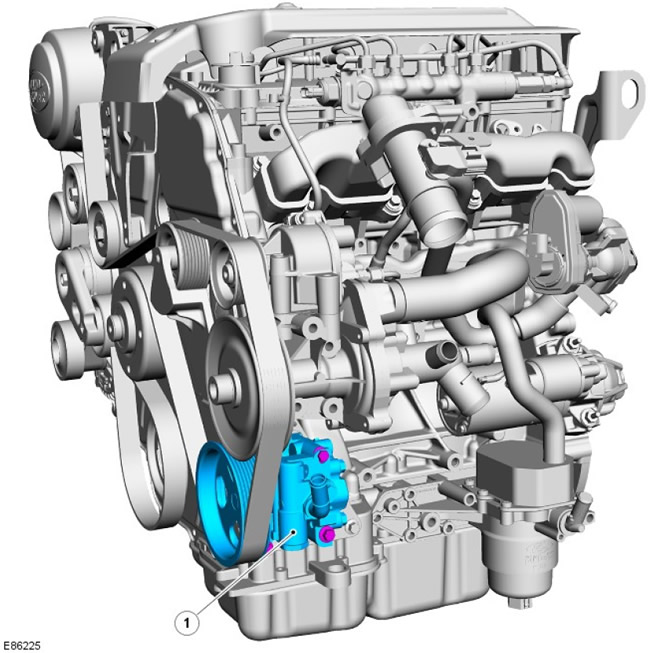

Насос усилителя рулевого управления








Поз. № запасной части Наименование
1 - Насос усилителя рулевого управления

Насос усилителя рулевого управления установлен у передней левой части блока цилиндров, непосредственно под насосом охлаждающей жидкости. Насос усилителя рулевого управления крепится к монтажному кронштейну 3 болтами; монтажный кронштейн закреплен на блоке цилиндров и лестничной раме 4 болтами.

За дополнительной информацией обратитесь к главе: Рулевое управление с усилителем (211-02 Рулевое управление с усилителем, Описание и принцип действия).

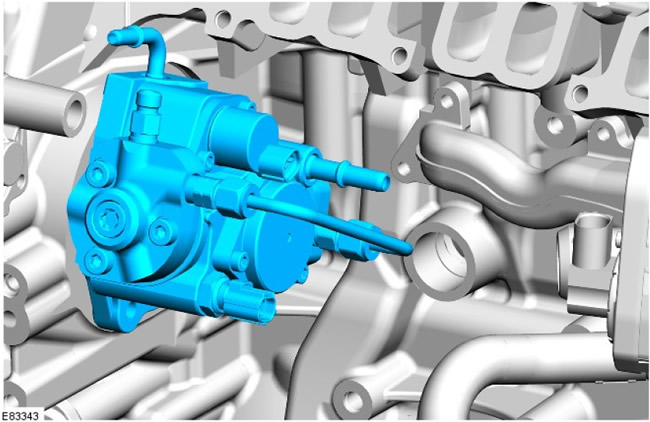

Топливный насос высокого давления







ТНВД находится под впускным коллектором за узлом насоса охлаждающей жидкости/вакуумного насоса. Топливный насос приводится в действие цепью ГРМ, расположенной в передней части двигателя, в его состав входит насос низкого давления и насос высокого давления, которые функционируют как единый узел.

Насос служит переходным элементом между контурами низкого и высокого давления. Его назначение - подавать топливо под необходимым давлением при всех рабочих условиях на протяжении всего срока службы автомобиля.

Перекачивающий насос втягивает топливо из топливного бака и прогоняет его через топливный фильтр. Затем он подает топливо к насосу высокого давления. Перекачивающий насос поддерживает постоянное давление топлива посредством регулирующего клапана, встроенного в топливный насос. Это давление называется давлением перекачки.

Насос высокого давления получает топливо под давлением перекачки от перекачивающего насоса и увеличивает давление топлива. Затем топливо под высоким давлением передается от ТНВД в аккумуляторную топливную систему.

За дополнительной информацией обратитесь к главе: Подача топлива и органы управления (303-04A Подача топлива и органы управления - Дизельный двигатель ID4 2.4L, Описание и принцип действия).

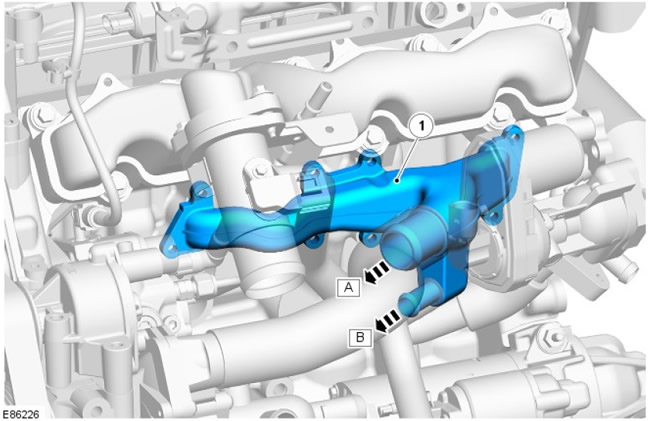

Распределительный коллектор охлаждающей жидкости









Поз. № запасной части Наименование
A - Соединение насоса охлаждающей жидкости
B - Соединение масляного радиатора
1 - Распределительный коллектор охлаждающей жидкости

Распределительный коллектор охлаждающей жидкости расположен в левой части блока цилиндров под впускным коллектором. В коллектор поступает охлаждающая жидкость от насоса системы охлаждения, которая затем распределяется в блок цилиндров и в маслоохладитель двигателя.
