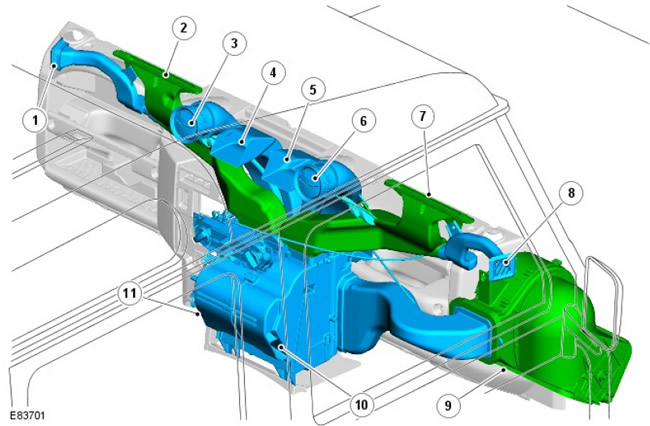

Расположение элементов
ПРИМЕЧАНИЕ: Показан автомобиль с левостороннее управление (LHD), аналогичное устройство имеет автомобиль с правостороннее управление (RHD).
| Поз. | № запасной части | Наименование |
| 1 | - | левый (LH) отверстие обдува окна |
| 2 | - | Левое LH отверстие обдува ветрового стекла |
| 3 | - | Левая LH заслонка подачи воздуха к лицу |
| 4 | - | Левое LH вентиляционное отверстие подачи воздуха к лицу |
| 5 | - | правый (RH) вентиляционное отверстие подачи воздуха к лицу |
| 6 | - | Правая RH заслонка подачи воздуха к лицу |
| 7 | - | Правое RH отверстие обдува ветрового стекла |
| 8 | - | Правое RH отверстие обдува окна |
| 9 | - | Впускное отверстие рециркуляции воздуха |
| 10 | - | Правое RH отверстие подачи воздуха в нишу для ног |
| 11 | - | Левое LH отверстие подачи воздуха в нишу для ног |
Обзор
Объем подачи воздуха в салон регулируется 2-позиционным ползунковым переключателем на центральной консоли. Можно выбрать подачу воздуха извне или рециркуляцию воздуха в салоне. При переключении тросовая тяга воздействует на узел подачи воздуха и вентилятора. Узел подачи воздуха и вентилятора расположен в моторном отсеке.
Наружный воздух поступает в систему через впускной воздуховод, который находится в переднем крыле со стороны пассажира. Поступающий воздух подается через узел подачи воздуха и вентилятора в узел отопителя, а оттуда распределяется по салону через систему воздуховодов, вентиляционных отверстий и заслонок.
ПРИМЕЧАНИЕ: Автомобиль не оборудуется фильтром тонкой очистки.
При выборе режима рециркуляции воздух поступает в систему через воздухозаборник в нижней части панели приборов, над нишей для ног пассажира.
Управление распределением воздуха в салоне осуществляется правым RH поворотным регулятором на центральной консоли. Тяговый трос управляет 2 воздушными заслонками с помощью эксцентриков на узле отопителя.
За дополнительной информацией обратитесь к главе: Система управления микроклиматом (412-00 Система климат-контроля - Общие сведения, Описание и принцип действия).
