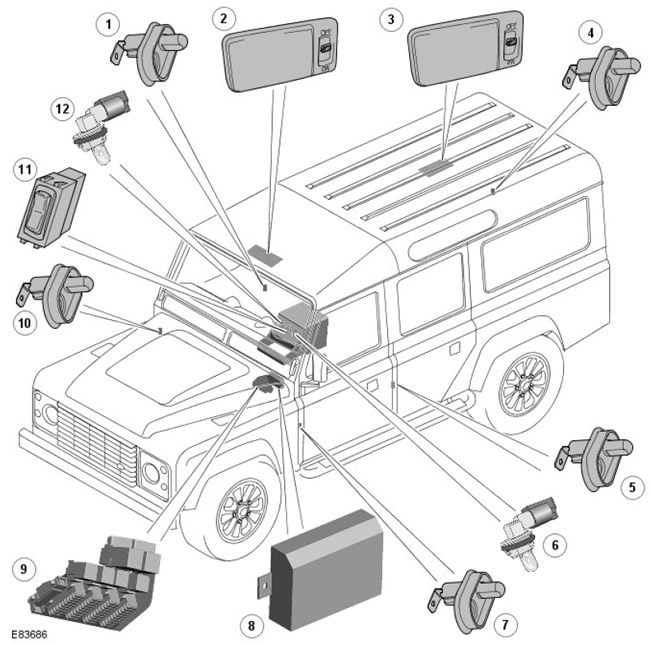

Расположение элементов
ПРИМЕЧАНИЕ: Показан автомобиль с левостороннее управление (LHD), аналогичное устройство имеет автомобиль с правостороннее управление (RHD).
| Поз. | № запасной части | Наименование |
| 1 | - | Переключатель правый (RH) задней двери (если установлен) |
| 2 | - | Передний плафон освещения салона |
| 3 | - | Задний плафон освещения салона (за исключением модели 90) |
| 4 | - | Переключатель двери багажного отделения (за исключением модели 90) |
| 5 | - | Переключатель левый (LH) задней двери (если установлен) |
| 6 | - | Фонарь для чтения (только модель SVX (60th anniversary)) |
| 7 | - | Переключатель двери водителя |
| 8 | - | Модуль системы защиты от краж |
| 9 | - | центральный блок предохранителей (CJB) |
| 10 | - | Переключатель двери пассажира |
| 11 | - | Выключатель фонарей для чтения (только модель SVX (60th anniversary)) |
| 12 | - | Фонарь для чтения (только модель SVX (60th anniversary)) |
Обзор
Каждый плафон освещения салона содержит 3-позиционный переключатель (постоянно включен, постоянно выключен и автоматический режим). В режиме постоянного включения питание плафона освещения осуществляется от аккумуляторной батареи через CJB. В автоматическом режиме работой плафонов освещения салона управляет модуль системы защиты от краж. Модуль системы защиты от краж с помощью системы микропереключателей контролирует состояние дверей, включая дверь багажного отделения. При открытии любой двери в соответствующем переключателе создается контур заземления. Обнаружив контур заземления, модуль системы защиты от краж включает освещение салона. Если после этого дверь закрывается, примерно через 15 секунд модуль системы защиты от краж выключает освещение салона.
Модуль системы защиты от краж также включает освещение салона при получении правильного сигнала разблокировки от радиопульта дистанционного управления.
За дополнительной информацией обратитесь к главе: Противоугонная система - активная (419-01A Противоугонная система - активная, Описание и принцип действия).

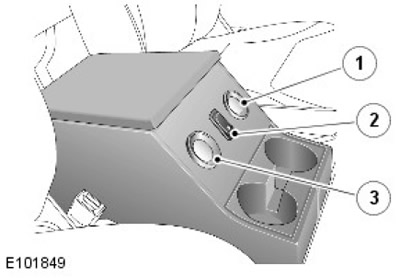

Модель SVX (60th Anniversary)
| Поз. | № запасной части | Наименование |
| 1 | - | (Левый) фонарь для чтения |
| 2 | - | Выключатель фонарей местного освещения |
| 3 | - | (Правый) фонарь для чтения |
На модели SVX имеются все функции внутреннего освещения, присущие стандартным моделям, и дополнительно два фонаря для чтения. Фонари для чтения расположены на передней поверхности вещевого отсека с переключателем управления, расположенным между ними. В фонарях используется лампа W3W. Чтобы заменить лампу, следует подходящим рычагом аккуратно поддеть фонарь на вещевом отсеке, снять его и снять патрон лампы с задней части фонаря.
Фонари для чтения подсоединяются непосредственно к аккумулятору автомобиля через плавкие предохранители в CJB и электрораспределительной коробке аккумулятора (BJB). Поэтому фонари для чтения могут работать независимо от положения выключателя зажигания. Каждый фонарь получает напряжение аккумулятора, и фонарь загорается при активации выключателя, который замыкает цепь заземления.

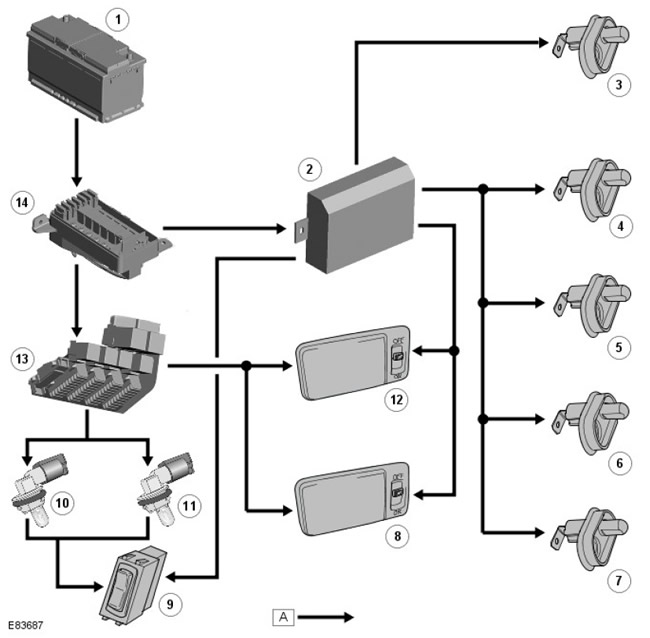

Схема управления
ПРИМЕЧАНИЕ: A = проводное соединение
| Поз. | № запасной части | Наименование |
| 1 | - | Аккумулятор |
| 2 | - | Модуль системы защиты от краж |
| 3 | - | Переключатель двери водителя |
| 4 | - | Переключатель двери пассажира |
| 5 | - | Переключатель двери багажного отделения |
| 6 | - | Переключатель (левой) задней двери (если установлен) |
| 7 | - | Переключатель (правой) задней двери (если установлен) |
| 8 | - | Задний плафон освещения салона |
| 9 | - | Выключатель фонарей для чтения (только модель SVX (60th anniversary)) |
| 10 | - | Левый фонарь для чтения (только модель SVX (60th anniversary)) |
| 11 | - | Правый фонарь для чтения (только модель SVX (60th anniversary)) |
| 12 | - | Передний плафон освещения салона |
| 13 | - | CJB |
| 14 | - | BJB |
