Defender (2007+). Цилиндр замка двери




Снятие


1. Снимите декоративную панель двери и пластиковое покрытие.

За дополнительной информацией обратитесь к главе: Панель отделки передней двери (501-05 Отделка салона, Снятие и установка).

2. Снимите усилительную панель.

За дополнительной информацией обратитесь к главе: Панель усилителя передней двери (501-03 Запираемые элементы кузова, Снятие и установка).

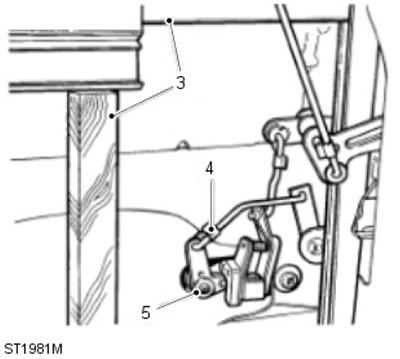

3. Поднимите и подоприте стекло для получения доступа к механизму защелки.

4. Освободите пружинный зажим и отсоедините штангу от приводного рычага замка.

5. Выверните один винт и отсоедините рычаг замка в сборе.

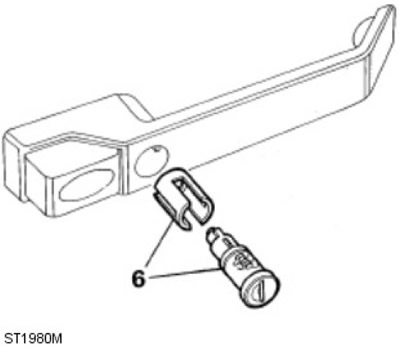

6. Извлеките цилиндр замка из наружной ручки двери в сборе с запорной втулкой.






7. Для того чтобы снять цилиндр с пластиковой втулки крепления, нажмите на подпружиненную кнопку и отсоедините втулку.








Установка


ПРИМЕЧАНИЕ: Если устанавливается новый цилиндр, убедитесь в том, что номер на цилиндре совпадает с номером на прилагаемом ключе.

1. Наденьте пластиковую втулку крепления на цилиндр так, чтобы подпружиненные фиксаторы вошли в требуемое положение.

2. Установите цилиндр и пластиковую втулку в сборе на запорную втулку и вставьте в наружную ручку, повторив в обратном порядке операции пункта 6.

3. Соберите элементы рычага замка, как показано на иллюстрации, и, работая с внутренней стороны панели двери, вставьте из в цилиндр в сборе и зафиксируйте одним винтом.






4. Подсоедините штангу к рычагу замка и закрепите пружинным зажимом, повторив в обратном порядке операции пункта 4.

5. Установите усилительную панель передней двери.

За дополнительной информацией обратитесь к главе: Панель усилителя передней двери (501-03 Запираемые элементы кузова, Снятие и установка).

6. Установите пластмассовый лист.

7. Установите панель отделки двери.

За дополнительной информацией обратитесь к главе: Панель отделки передней двери (501-05 Отделка салона, Снятие и установка).
