Defender (2007+). Протечки воды - диагностика и проверки - часть 2
PINPOINT-ТЕСТ J : ВПУСКНОЙ ВОЗДУХОВОД
J1: ВПУСКНОЙ ВОЗДУХОВОД

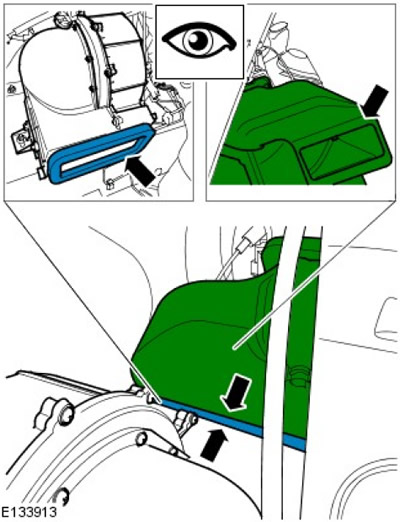

1. Правильно подготовьте сопрягаемые поверхности, показанные на рис. 1 и рис. 2. На них не должно быть волн или повреждений. На рис. 3 показаны 2 поверхности после установки.
2. Для ремонта незначительных протечек воды можно нанести валик герметика на поврежденный участок и разгладить его.
3. Снятие и установка воздуховода крыла показана на рис. 1. Эту операцию следует выполнять аккуратно, чтобы обеспечить поверхность плотного сопряжения воздуховода и прокладки из пеноматериала.
4. Необходимые материалы: герметик (прозрачный/в цвет кузова), перчатки, спиртовая салфетка, ткань.
5. Подождите пока герметик затвердеет и проведите повторную проверку герметичности подозрительного участка.
Вода по-прежнему проникает в автомобиль?
Да - Проведите проверку герметичности и визуальный осмотр любого подозрительного или влажного участка. После обнаружения точки просачивания воды см. «Пути проникновения воды и рекомендованная процедура ремонта» выше.
Нет - Установите на место ранее снятую обшивку/ панели или компонент.
PINPOINT-ТЕСТ K : БЛОК СЦЕПЛЕНИЯ/ПЕДАЛИ ТОРМОЗА
K1: БЛОК СЦЕПЛЕНИЯ/ПЕДАЛИ ТОРМОЗА

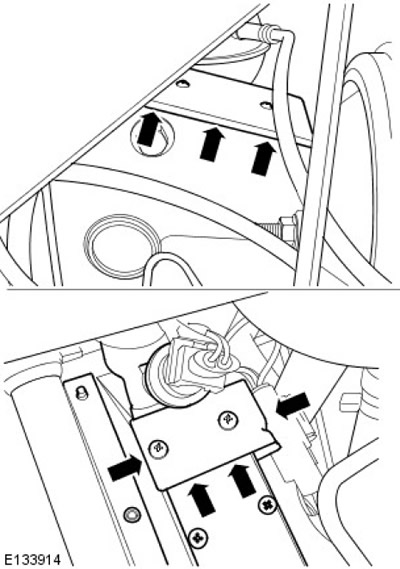

1. Нанесите герметик на швы блока педалей, вотрите герметик в швы.
2. Удалите излишек герметика с кузова.
3. Необходимые материалы: герметик (прозрачный или черный), перчатки, спиртовая салфетка, ткань.
4. Подождите пока герметик затвердеет и проведите повторную проверку герметичности подозрительного участка.
Вода по-прежнему проникает в автомобиль?
Да - Проведите проверку герметичности и визуальный осмотр любого подозрительного или влажного участка. После обнаружения точки просачивания воды см. «Пути проникновения воды и рекомендованная процедура ремонта» выше.
Нет - Установите на место ранее снятую обшивку/ панели или компонент.
PINPOINT-ТЕСТ L : РАМА ОКАНТОВКИ ВЕТРОВОГО СТЕКЛА
L1: РАМА ОКАНТОВКИ ВЕТРОВОГО СТЕКЛА

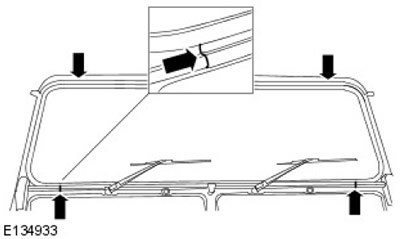

1. Визуально проверьте состояние соединения между боковым литым выступом и прессованным профилем посередине на наличие пор и трещин вверху и внизу с обеих сторон.
2. В случае обнаружения пор и трещин, нанесите герметик на соединение.
3. Необходимые материалы: герметик (прозрачный/в цвет кузова), перчатки, спиртовая салфетка, ткань.
4. Удалите излишек герметика с кузова.
5. Подождите пока герметик затвердеет и проведите повторную проверку герметичности подозрительного участка.
Вода по-прежнему проникает в автомобиль?
Да - Проведите проверку герметичности и визуальный осмотр любого подозрительного или влажного участка. После обнаружения точки просачивания воды см. «Пути проникновения воды и рекомендованная процедура ремонта» выше.
Нет - Установите на место ранее снятую обшивку/ панели или компонент.
PINPOINT-ТЕСТ M : УПЛОТНИТЕЛЬ ДВЕРНОГО ПРОЕМА (ЗАПЛАТА)
M1: УПЛОТНИТЕЛЬ ДВЕРНОГО ПРОЕМА (ЗАПЛАТА)

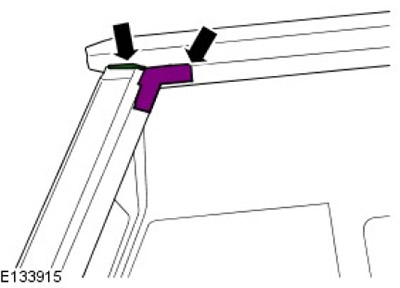

1. Установите L-образную заплату на стык двери так, чтобы вершина заплаты была на одном уровне с вершиной крыши/соединения передней стойки (А). После установки заплата не должна быть деформирована и на ней не должно быть пузырьков. Нанесите тонкий валик герметика длиной приблизительно 30-50 мм между крышей и фланцем передней стойки. Разгладьте герметик на фланце.

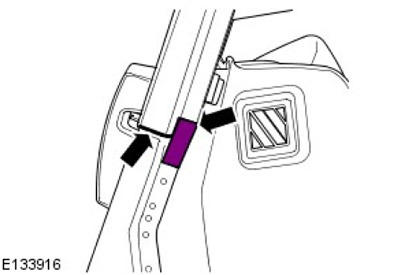

2. Установите заплату на стык двери так, чтобы она находилась на одном уровне с фланцем. Заплата не должна быть деформирована и на ней не должно быть пузырьков. Нанесите тонкий валик герметика длиной приблизительно 20-40 мм между кромкой ветрового стекла и соединительным фланцем облицовочной панели. Нанесите герметик на соединение облицовочной панели с кромкой ветрового стекла, обеспечив герметичность. Разгладьте герметик на фланце.

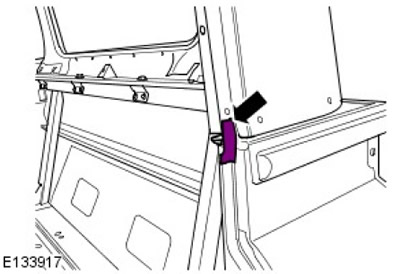

3. Прикрепите заплату на стык двери так, чтобы она находилась на одном уровне с фланцем. Заплата не должна быть деформирована и на ней не должно быть пузырьков. Нанесите тонкий валик герметика длиной приблизительно 20-40 мм боковой и нижней панелями кузова. Разгладьте герметик на фланце. Проверьте, не осталось ли зазора между поясным уплотнением и недавно нанесенным герметиком.
4. Удалите излишек герметика с кузова.
5. Необходимые материалы: герметик (прозрачный/в цвет кузова), заплаты на стык двери.
6. Подождите пока герметик затвердеет и проведите повторную проверку герметичности подозрительного участка.
Вода по-прежнему проникает в автомобиль?
Да - Проведите проверку герметичности и визуальный осмотр любого подозрительного или влажного участка. После обнаружения точки просачивания воды см. «Пути проникновения воды и рекомендованная процедура ремонта» выше.
Нет - Установите на место ранее снятую обшивку/ панели или компонент.
PINPOINT-ТЕСТ N : ВОДОЗАЩИТНАЯ ВСТАВКА
N1: ВОДОЗАЩИТНАЯ ВСТАВКА
ПРИМЕЧАНИЕ: Рекоменд ац ия: проверьте, не заблокированы ли сливные отверстия в нижней части двери герметиком/грязью или мусором (если автомобиль двигался по бездорожью).

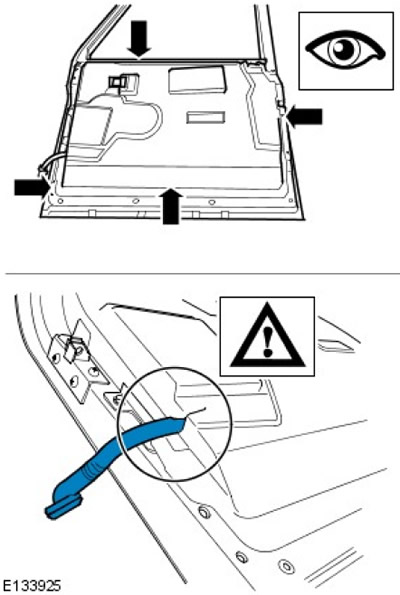

1. Визуально проверьте всю кромку вставки на наличие зон слабого приклеивания бутилового герметика между вставкой и панелью двери. По причине сложности соединения гофрированной трубы (кругового) этот участок подлежит внимательному осмотру как типичная зона просачивания воды. Ремонт можно выполнить раскатав или прижав бутиловый герметик, чтобы улучшить прилипание или нанести дополнительный герметик/заполнитель на ограниченный участок.
2. Проверьте состояние уплотнения под нижней частью двери. Если оно повреждено или сдвинуто, через него может просачиваться вода.
3. Необходимые материалы: малярный валик, герметик, заполнитель
4. Подождите пока герметик затвердеет и проведите повторную проверку герметичности подозрительного участка.
Вода по-прежнему проникает в автомобиль?
Да - Проведите проверку герметичности и визуальный осмотр любого подозрительного или влажного участка. После обнаружения точки просачивания воды см. «Пути проникновения воды и рекомендованная процедура ремонта» выше.
Нет - Установите на место ранее снятую обшивку/ панели или компонент.
