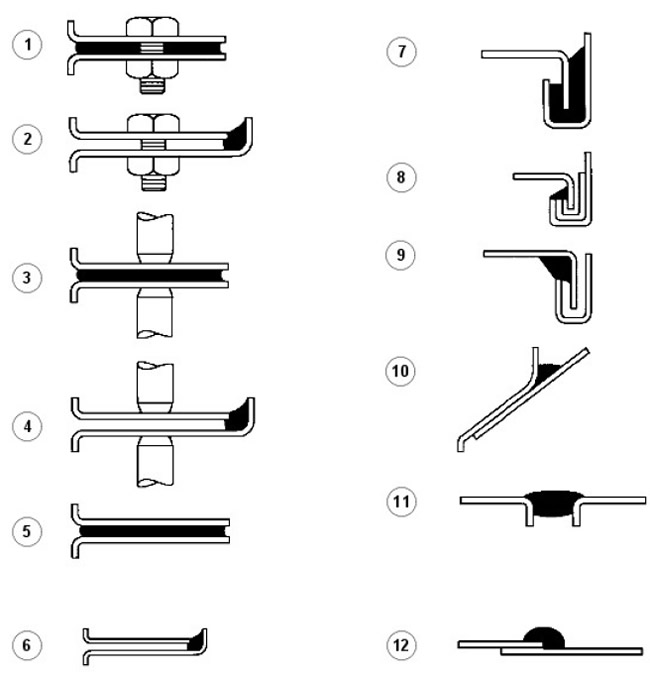

Типы соединений
| Поз. | № запасной | Наименование |
| 1. | части | Между панелями с болтовым креплением |
| 2. | - | Между краями панелей с болтовым креплением |
| 3. | - | Между панелями, соединенными с помощью точечной сварки |
| 4. | - | Между краями панелей, соединенных с помощью точечной сварки |
| 5. | - | Между склеиваемыми панелями |
| 6. | - | Между краями склеиваемых панелей |
| 7. | - | Фальцевые соединения (тип a) |
| 8. | - | Фальцевые соединения (тип b) |
| 9. | - | Фальцевые соединения (тип c) |
| 10. | - | Зазоры между панелями (тип a) |
| 11. | - | Зазоры между панелями (тип b) |
| 12. | - | Нахлесточное соединение |
| ИСПОЛЬЗОВАНИЕ ОПИСАНИЯ | ПОСТАВЩИК | № ЗАПАСНОЙ ЧАСТИ |
| МАСТИКИ ДЛЯ ПОЛОСТЕЙ | ||
| Мастика для внутренних полостей (прозрачная) | 3M | (08909, 08919, 08929) |
| Мастика для внутренних полостей (желтая) | 3M | (08901, 08911, 08921) |
| Мастика для антикоррозионной обработки скрытых полостей | Croda | (PW57) |
| МАСТИКИ/ ЛАКИ ДЛЯ МОТОРНОГО ОТДЕЛЕНИЯ | ||
| Мастика для моторного отделения Atrolan и косметическая мастика | Astors | DA3243/1 |
| Косметическая мастика/ лак для моторного отделения | Croda | PW197 |
| Косметическая мастика/ лак для моторного отделения | Dinal | 4010 |
| ПРОЧИЕ МАТЕРИАЛЫ | ||
| Ремонт эластичных элементов - полипропиленовые детали, модифицированные резиной | 3M | (05900) |
| Аэрозоль Auto Adhesive (trim) - адгезивная мастика для декоративных деталей | 3M | (08080) |
| Ремонт гидроизоляции | Tereson | |
| Звукопоглощающий пеноматериал | Gurit Essex | Betacore 7999 |
| ГЕРМЕТИКИ ДЛЯ ШВОВ | ||
| Уплотнение кузова - зазоры между панелями (тип b) | 3M | 08568 |
| Drip Check Clear - герметизация болтовых соединений, соединений, выполненных точечной сваркой, клеевых соединений, зазоров между панелями типа (а) и (b), фальцевых соединений типа (с) | 3M | 08401 |
| Drip Chek Heavy - зазоры между панелями, тип (b), фальцевые соединения типа (с) | 3M | 08531 |
| Polyurethane Seam Sealer- герметик на базе полиуретана для краев панелей в случае болтовых соединений, соединений, выполненных точечной сваркой, клеевых соединений; зазоров между панелями типа (а) и (b), фальцевых соединений типа (с) | 3M | (08684, 08689, 08694) |
| Полиуретановый герметик Polyurethane Sealer (пакет-саше) | 3M | (08703, 08783, 08788) |
| Распыляемый герметик Sprayable sealer - тип 12 для нахлесточных соединений | 3M | (08800, 08823) |
| Герметик для швов высшего качества Super seam sealer- тип 12 для нахлесточных соединений | 3M | (08357) |
| Герметик для сварных швов Weld Thru Sealer - между панелями, соединенными с помощью точечной сварки | 3M | (08625) |
| Герметик для фальцевых соединений, наносимый щеткой Betafill Clinch and Brushable Sealer (черный, серый, белый) | Gurit Essex | 10211/15/20 |
| Герметик для фальцевых соединений и покрытия днища Clinch joint and underbody coating (серый, бежевый) | Gurit Essex | (10101. 10707) |
| Leak Check Clear - герметизация панелей в случае болтовых соединений, краев панелей в случае соединений, выполненных точечной сваркой и клеевых соединений; фальцевых соединений типа (с) | Kent industries | (10075) |
| Замазка - зазоры между панелями типа (а) и (b) | Kent industries | |
| Polyurethane Seam Sealer- герметик на базе полиуретана для панелей в случае болтовых соединений, краев панелей в случае соединений, выполненных точечной сваркой и клеевых соединений; зазоров между панелями типа (а) и (b) | PPG | (6500) |
| Polyurethane Seam Sealer- герметик на базе полиуретана для панелей в случае болтовых соединений, краев панелей в случае соединений, выполненных точечной сваркой и клеевых соединений; зазоров между панелями типа (а) и (b) | Teroson | 92 |
| Terolan Light seam sealer - герметик для швов для краев панелей в случае болтовых соединений, соединений, выполненных точечной сваркой, клеевых соединений; зазоров между панелями типа (а) и (b); между склеиваемыми панелями; для фальцевых соединений типа (с) | Teroson | |
| Специальный герметик для швов, наносимый щеткой Terosan Special Brushable Seam sealer - нахлесточные соединения 12 | Teroson | |
| Аэрозольный герметик для швов Terostat Sprayable seam sealer - герметик для краев панелей в случае болтовых соединений, соединений, выполненных точечной сваркой, и клеевых соединений; зазоров между панелями типа (а) и (b) | Teroson | 9320 |
| Однокомпонентный полиуретановый герметик для швов Terostat 1K PU seam sealer (SE20) - для зазоров между панелями типа (а) и (b); для краев панелей в случае соединений, выполненных точечной сваркой, и клеевых соединений | Teroson | |
| Уплотнительный компаунд Sealing Compound - для краев панелей в случае болтовых соединений, соединений, выполненных точечной сваркой, и клеевых соединений; зазоров между панелями типа (b) | Wurths | 8901001/-/6 |
| КОНСТРУКЦИОННЫЕ КЛЕИ | ||
| Automotive Structural Adhesive - для герметизации клеевых соединений панелей, типа 5 и 7 | 3M | 08122 |
| Two Part Structural Epoxy (двухкомпонентная эпоксидная смола) - для клеевых соединений панелей и соединений панелей, выполненных точечной сваркой, для фальцевых соединений типа (а) | Ciba Geigy | XB5106/7 |
| ГЕРМЕТИКИ ДЛЯ ДНИЩА | ||
| Body Schutz | 3M | 08861 |
| Аэрозольный герметик Spray Schutz | 3M | 08877 |
| Наносимый щеткой герметик Crodapol Brushable Sealer | Croda | PV75 |
| Герметик Terotex Underseal (CP02) (для днища) | Terosan | 9320 |
| МАСТИКИ ДЛЯ ДНИЩА | ||
| Покрытие для защиты от ударов камней (гладкое) | 3M | 08158/9 |
| Мастика для днища кузова Underbody wax | Croda | PW61 |
| Мастика для днища кузова Underbody wax | Dinol | Tectacote 205 |
| ГРУНТ ДЛЯ СВАРНЫХ ШВОВ | ||
| Покрытие для сварных швов Weld-thru coating | 3M | 05913 |
| Цинковый аэрозоль Zinc spray | 3M | 09113 |
| Грунт, обогащенный цинком, Zinc rich primer | ICI | P-565 634 |
Оборудование для нанесения
Пистолет SATA Schutz Gun Model UBE
| Технические характеристики | |
| Расход воздуха | 200 л/мин при 45 psi |
| Масса | 660 г |
Пистолет Sata Schutz Gun одобрен для нанесения на днище автомобиля защитных покрытий, поставляемых в специальных одноразовых емкостях объемом 1 л. Большинство упаковок типа Schutz оснащаются резьбовым фитингом (охватывающим на пистолете).
ПРИМЕЧАНИЕ: Обязательно очищайте пистолет после использования с помощью соответствующего растворителя.
К оборудованию прилагаются полные инструкции по работе.
Оборудование на впрыска мастики Sata HKD1 Wax Injection Equipment
Оборудование Sata HKD1 одобрено компанией Land Rover для использования при работе с мастикой для полостей. Оборудование включает в себя высококачественный кованый пистолет с контейнером для подачи под давлением емкостью 1 л, гибкий нейлоновый наконечник, прямой стальной наконечник 1100 мм и слегка изогнутый наконечник. Быстродействующее соединение, являющееся стандартным оснащением, позволяет легко менять наконечники. Каждый наконечник имеют собственные характеристики по форме «струи», чтобы адаптироваться к конкретному типу обрабатываемого коробчатого сечения.
Оборудование Sata HKD1 имеет 12-месячную гарантию. Все запасные части и обслуживание предоставляются поставщиками.
Оборудование Cooper Pegler Falcon Junior Pneumatic (Airless)
Пневматический распылитель Falcon Junior, предназначенный прежде всего для нанесения мастики на период транспортировки, имеет контейнер на 5 л и встроенный ручной насос. Этот высококачественный блок предоставляет простой и эффективный способ напыления мастики без использования внешнего источника сжатого воздуха или другого дополнительного оборудования.
Большая номенклатура наконечников, насадок и шлангов вместе с пусковым клапаном со встроенным фильтром обеспечивает возможность использования распылителя во многих конкретных случаях. Они включают общее обслуживание, впрыск мастики и нанесение лакокрасочного покрытия. Все элементы полностью заменяемы и предоставляют широкий диапазон конфигураций наконечников.
Оборудование Falcon Junior оснащается витоновыми уплотнениями и имеет 12-месячную гарантию.
Оборудование 3M Application Equipment
Все оборудование 3M можно приобрести у местных торговых агентов или агентов компании 3M, занимающихся оборудованием для нанесения лакокрасочного покрытия.
Пистолет 3M Caulking Gun 08002
Облегченный, жесткий, с металлическим каркасом пистолет рассчитан на картридж в 325 мм для нанесения герметиков и т.д. Этот пистолет облегчает быструю установку картриджа и имеет быстродействующий рычаг для точного управления дозированием материала на выходе и отсечкой подачи.
Пневматический пистолет 3M Pneumatic Cartridge Gun 08012
Пневматический пистолет с питанием от воздушной магистрали для нанесения материалов в картриджной упаковке 3M. Превосходная легкость нанесения ровного валика герметика. Включает в себя регулятор для дополнительного управления.
Прочие варианты оборудования для нанесения материалов 3М:
Пневматические пистолеты 3M
Пистолет с питанием от воздушной магистрали для нанесения герметиков 3M в пакетах-саше (№ запасной части 08006 для пакетов-саше 200 мл и 310 мл, и № запасной части 08007 для всех размеров пакетов-саше, включая 600 мл).
Пистолет 3M Applicator Gun 08190
Для нанесения конструкционного клея 3M Structural Adhesive 08120.
Пистолет для введения мастики во внутренние полости 3M Inner Cavity Wax Applicator Gun
Имеет гибкий шланг длиной 750 мм и использует однолитровые емкости; это одобренное оборудование поставляется всеми торговыми агентами 3M.
Ручной пистолет для тяжелых режимов Heavy Duty Manual Gun

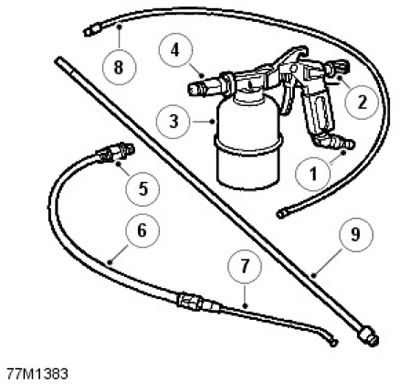

Оборудование и методики введения мастики для полостей
| Поз. | № запасной | Наименование |
| 1, | части | Впуск воздуха |
| 2, | - | Управление расходом (регулировка формы «струи») |
| 3, | - | Шприц (емкость 1 л). Максимальное давление - 9,7 бар, 9,8 кг/см2). |
| 4, | - | Соединитель пистолета |
| 5, | - | Подсоединение ниппеля наконечника |
| 6, | - | Гибкий наконечник |
| 7, | - | Жесткий направленный изогнутый наконечник (коническая, направленная вперед «струя») |
| 8, | - | Гибкий нейлоновый наконечник 1100 мм со «струей» на 360° |
| 9, | - | Жесткий наконечник 1100 мм со «струей» на 360° |
При повторной обработке зон, в которые была введена мастика и которые были повреждены в ходе ремонта,необходимо использовать пистолет, работающий на сжатом воздухе, со встроенным шприцом и набором взаимозаменяемых наконечников.
При использовании следует принимать во внимание следующие моменты, в соответствии установленными принадлежностями:
- При обработке закрытых зон используйте жесткие или гибкие наконечники, обеспечивающие распыление на 360°, что позволяет обеспечивать максимальное покрытие.
- Если отверстия ограничены, используйте изогнутый наконечник, позволяющий обеспечить более направленную «струю».
1100 мм Жесткий наконечник: Насадка на жестком наконечнике производит круговую «струю» с распространением на 360° в комбинации с направленной вперед «струей». Хотя мастика и распределяется по всем поверхностям профиля с коробчатым сечением за один ход, эффективное и полное покрытие в длинных, прямых конструкциях и полостях коробчатого сечения лучше достигается путем распыления и на прямом, и на обратном ходе наконечника.
Жесткий наконечник также обеспечивает точность положения, требуемую в профилях фасонного сечения, позволяя выполнять визуальную оценку.
ПРЕДОСТЕРЕЖЕНИЕ: Не вставляйте наконечник в технологические отверстия при использовании этой оснастки.
1100 мм Гибкий нейлоновый наконечник: Этот наконечник аналогичен по характеру «струи» жесткому варианту, но обеспечивает дополнительное проникновение, необходимое для искривленных секций или в местах, где доступ затруднен. Его главное ограничение - недостаток точности положения внутри профилей коробчатого сечения.
Распыление выполняется на направленном наружу ходе наконечника. Извлекайте наконечник медленно, чтобы обеспечить достаточное покрытие. НЕ извлекайте наконечник слишком быстро.
Держите нейлоновую трубку наконечника в стороне от краев технологического отверстия, чтобы ограничить истирание и продлить срок службы трубки. Будьте внимательны, чтобы остановить распыление непосредственно перед тем, как наконечник появится из технологического отверстия. Для облегчения выполнения этого процесса покрасьте КРАСНОЙ краской последние 30 мм наконечника.
Изогнутая насадка на гибком наконечнике: Жесткая изогнутая насадка обеспечивает сильно распыленную, направленную вперед, полностью коническую «струю», имеющую большую дальность и хорошие дисперсионные характеристики. Эта комбинация имеет хорошие возможности для направленной обработки коротких, узких секций, а также может использоваться для прямого распыления материала на внутренние поверхности колесных арок и т.д.
Расположите плоский участок на конце наконечника под углом 180° к направлению струи из насадки. Это помогает более точно направлять струю, когда она скрыта в профиле коробчатого сечения или в технологическом отверстии.
ПРИМЕЧАНИЕ: Содержите все оборудование для впрыска/ нанесения мастики в чистоте. Для очистки используйте уайт-спирит сразу же после операций впрыска мастики.
При общем распылении перемещайте наконечник по дуге из стороны в сторону, чтобы обеспечить полное покрытие.
Меры предосторожности при ремонте кузова и правила обращения с автомобилем
Будьте внимательны при проведении ремонтных работ на станции технического обслуживания. Полихлорвиниловое герметизирующее покрытие днища, швы герметика, слой мастики на днище и кузовные панели могут получить повреждения при неосторожном подъеме автомобиля.
Всегда следуйте правильным процедурам подъема, использования домкрата и буксировки, как показано в разделе «Информация» в ОБЩИХ СВЕДЕНИЯХ, обращая особое внимание на следующие моменты:
Очистка паром и разваксовка
Вследствие высокой температуры, генерируемой оборудованием для паровой очистки, имеется вероятность того, что некоторые элементы отделки будут повреждены, а некоторые клеевые швы и материалы защиты от коррозии будут размягчены или разжижены.
Отрегулируйте оборудование так, чтобы температура на выходе сопла не превышала 90°C. Будьте осторожны, чтобы струя пара не останавливалась в одной зоне, и держите сопло как минимум в 300 мм от поверхностей панелей.
При выполнении ремонта НЕ удаляйте мастику или лак с днища кузова или с нижней зоны моторного отделения. Если необходимо очистить паром эти зоны, как можно скорее нанесите новое покрытие, используя мастику или другой материал для защиты днища.
Защита от коррозии
Ниже детализируются материалы, которые наносятся при изготовлении для защиты от коррозии.
Заводская обработка
При изготовлении Defender обрабатывается с использованием следующих антикоррозионных материалов:
- Материал для герметизации днища на основе ПВХ, который распыляется на нижнюю поверхность пола, на колесные арки и зоны порогов.
- Мастика для полостей, которая вводится в полости кузова и профили коробчатого сечения.
- Заключительный слой мастики для днища, чтобы покрыть всю нижнюю поверхность пола, включая элементы конструкции, но исключая тормозные диски, систему выпуска и карданные валы.
- Слой защитного лака, наносимого на весь кузов.
- Слой защитной мастики, наносимой на зоны моторного отделения и колесных арок.
ПРИМЕЧАНИЕ: Не наносите мастику на моторное отделение на моделях Td5.
В дополнение к вышеописанным мерам все стальные элементы оцинкованы с обеих сторон.
Герметик для днища
Поверхность днища и наружные поверхности порогов обрабатываются герметиком для днища Plastisol PVC. Этот материал не пригоден для повторного нанесения.
При ремонте зон, покрытых герметиком для днища, удалите нанесенный на заводе материал до подходящего места обрыва, позаботившись о том, чтобы была открыта чистая металлическая поверхность, и край имеющегося материала четко прилипал к панели.
ПРЕДОСТЕРЕЖЕНИЕ: Закройте все узлы подвески, колеса, шины, силовой агрегат, приводные и карданные валы, систему выпуска и тормозные механизмы (включая все места крепления) до нанесения нового герметизирующего материала на днище автомобиля.
ПРИМЕЧАНИЕ: Нанесение нового герметика на днище следует выполнять между операциями нанесения грунта и окраски поверхностей. Перед нанесением герметика на днище при необходимости следует обработать зоны, где используется герметик для швов.
Перед нанесением герметика на днище СЛЕДУЕТ установить заглушки и резиновые пробки в панель пола (кроме пробок, закрывающих отверстия для впрыска мастики). Пробки, уплотняемые под воздействием тепла, которые были повреждены, следует или заменить новыми, которые устанавливаются с помощью термофена, или заменить резиновыми уплотнительными пробками.
Мастика для полостей
Мастика для полостей вводится в некоторые профили коробчатого сечения. Сведения, представленные на следующих страницах, предназначены для использования в качестве руководства. Там также показываются зоны, которые следует обрабатывать с помощью мастики для полостей, а также технологические отверстия, используемые при изготовлении.
Мастика для днища кузова
Слой мастики для защиты днища наносится на все днище, на внутреннюю сторону вертикальных фланцев панелей нижней обвязки, и покрывает все движущиеся и эластичные элементы, за исключением колес и шин, тормозов и системы выпуска. Мастика наносится поверх герметика защиты днища и лакокрасочного покрытия.
ПРЕДОСТЕРЕЖЕНИЕ: Старая мастика защиты днища должна быть полностью удалена из зоны, простирающейся как минимум на 200 мм за зону, где должен быть нанесен новый герметик защиты днища.
Мастику защиты днища следует восстанавливать после всех ремонтов, затрагивающих панели пола.
Мастика для защиты моторного отделения
Используя одобренный материал, восстановите мастику защиты моторного отделения, потревоженную при ремонте.
Мастика защиты колесной арки
Используя одобренный материал, восстановите мастику защиты колесной арки, потревоженную при ремонте. Эмаль/ грунт, стойкие к ударам щебня
Повторно обработайте все зоны, защищенные грунтом защиты от ударов щебня в заводских условиях, используя при ремонте подходящий одобренный материал.
