Defender (2007+). Педаль тормоза и кронштейн педали




Снятие


1. Отсоедините провод "массы" от аккумуляторной батареи.

За дополнительной информацией обратитесь к главе: Отсоединение и подсоединение АКБ (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).

2. Снимите усилитель тормозной системы.

За дополнительной информацией обратитесь к главе: Вакуумный усилитель тормозов (206-07 Вакуумный усилитель тормозов, Снятие и установка).

3. Снимите выключатели стоп-сигналов.

За дополнительной информацией обратитесь к главе: Выключатель стоп-сигналов (417-01 Наружное освещение, Снятие и установка).

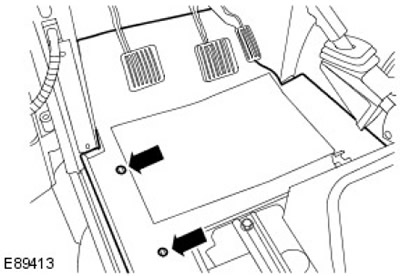

4. Удалите напольное покрытие. Извлеките два зажима.

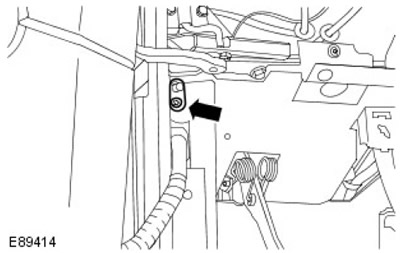

5. Разомкните выключатель лампы освещения. Удалите винт.

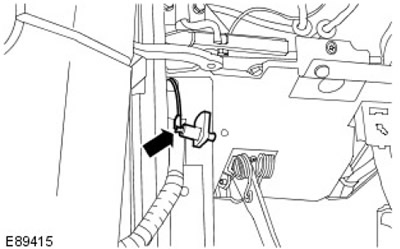

6. Снимите выключатель лампы освещения. Разъедините электрический разъем.

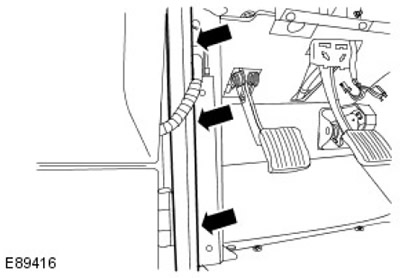

7. Освободите уплотнитель пролета передней дверцы.

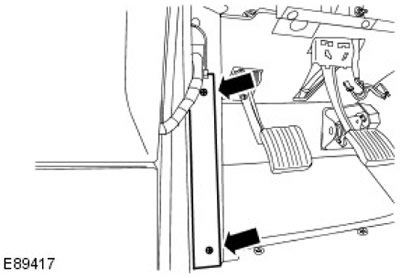

8. Снимите панель отделки стойки "А". Выверните два винта.

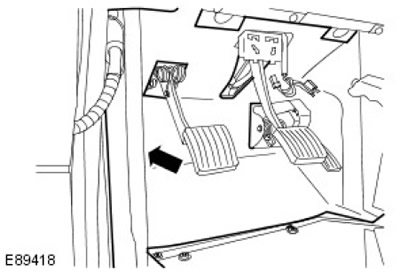

9. Освободите с переборки напольное покрытие.

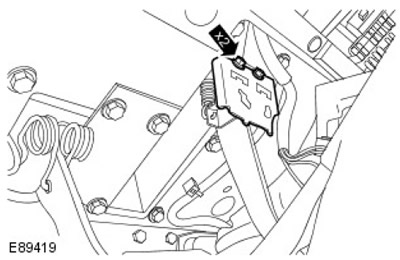

10. Снимите опорный кронштейн выключателя стоп-сигналов. Выверните два болта.

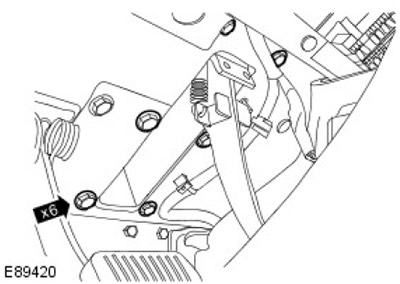

11. Снимите педаль тормоза и кронштейн. Выверните 6 болтов.






12. Снимите педаль тормоза и кронштейн.








Установка

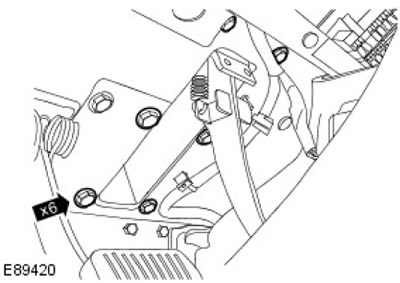

1. Установите элементы на место, действуя в обратной последовательности. Затяните (момент затяжки 25 Нм).






2. Затяните (момент затяжки 9 Нм).






3. Подсоедините провод "массы" к аккумуляторной батарее.

За дополнительной информацией обратитесь к главе: Подсоединение аккумулятора (414-01 Аккумулятор, крепление и провода аккумулятора, Общие процедуры).
