Снятие
Все автомобили
1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.
2. Слейте топливо из топливного бака. Для получения дополнительной информации обратитесь к Опорожнение топливного бака (19.55.02)
3. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда подпирайте автомобиль специальными подставками.
Приподнимите и подоприте автомобиль.

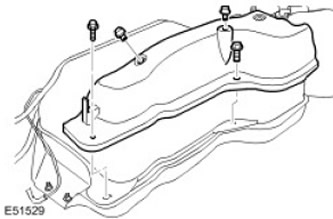

4. Снимите теплозащитный экран топливного бака. Выверните 3 болта и отверните 2 гайки.
5. ВНИМАНИЕ: Перед отсоединением или демонтажом деталей, убедитесь, что вокруг контактных поверхностей и соединений чисто. Во избежание загрязнения системы все открытые соединения закрывайте заглушками.

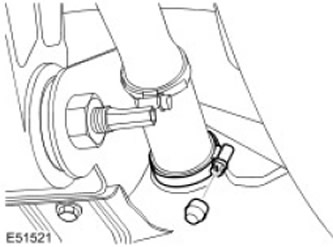

Отсоедините заливную горловину топливного бака от шланга заливной горловины.
- Снимите защищенную от неумелого обращения крышку.
- Снимите и отбракуйте зажим шланга.
6. ПРЕДОСТЕРЕЖЕНИЕ: Закрепите узел на домкрате для коробки передач.

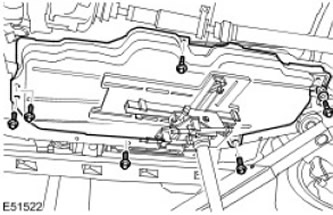

Домкратом для коробки передач опустите топливный бак. Выверните 5 болтов.
7. Освободите кабель аварийного отпускания троса стояночного тормоза. Освободите из 4 зажимов.
8. ПРИМЕЧАНИЕ: Запомните, в каком положении стоит деталь.

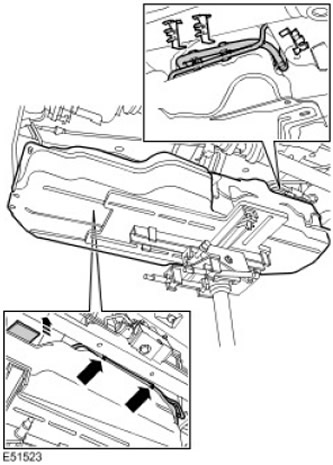

Отсоедините вентиляционную магистраль топливного бака и топливопровод.
- Снимите держатели.
- Освободите из зажимов.
- Снимите самоклеющуюся ленту.
9. ВНИМАНИЕ: Перед отсоединением или демонтажом деталей, убедитесь, что вокруг контактных поверхностей и соединений чисто. Во избежание загрязнения системы все открытые соединения закрывайте заглушками.
Отсоедините 2 вентиляционных магистрали топливного бака. Освободите зажим.
Автомобили с дополнительным отопителем, работающем на топливе
10. ВНИМАНИЕ: Перед отсоединением или демонтажом деталей, убедитесь, что вокруг контактных поверхностей и соединений чисто. Во избежание загрязнения системы все открытые соединения закрывайте заглушками.
Отсоедините топливопровод дополнительного ототпителя, работающего на топливе. Освободите зажим.
Все автомобили
11. ВНИМАНИЕ: Перед отсоединением или демонтажом деталей, убедитесь, что вокруг контактных поверхностей и соединений чисто. Во избежание загрязнения системы все открытые соединения закрывайте заглушками.

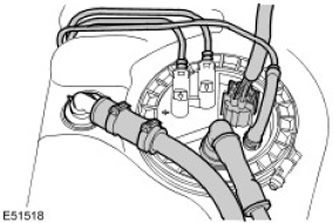

Отсоедините 2 топливных магистрали. Освободите 2 зажима.
12. Рассоедините электрический разъем модуля топливного насоса.
13. Снимите топливный бак.
14. ПРИМЕЧАНИЕ: Не выполняйте дальнейший демонтаж, если деталь снимается только для получения доступа.
С посторонней помощью снимите топливный бак с домкрата для коробки передач.
15. ВНИМАНИЕ: Перед отсоединением или демонтажом деталей, убедитесь, что вокруг контактных поверхностей и соединений чисто. Во избежание загрязнения системы все открытые соединения закрывайте заглушками.
ПРИМЕЧАНИЕ: Запомните, в каком положении стоит деталь.

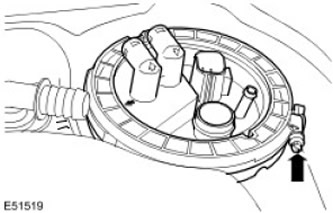

Освободите фланец доступа модуля топливного насоса.
- Отпустите винт.
- Снимите хомут.
16. ВНИМАНИЕ: Перед отсоединением или демонтажом деталей, убедитесь, что вокруг контактных поверхностей и соединений чисто. Во избежание загрязнения системы все открытые соединения закрывайте заглушками.

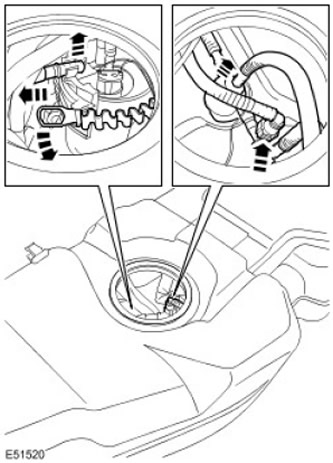

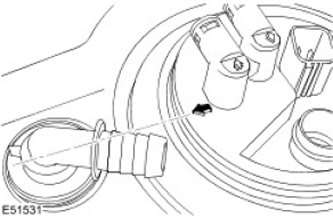

Снимите фланец доступа модуля топливного насоса.
- Отсоедините вентиляционную магистраль.
- Отсоедините питающий топливопровод.
- Расстыкуйте 3 электрических разъема.
- Снимите и отбракуйте уплотнительное кольцо.

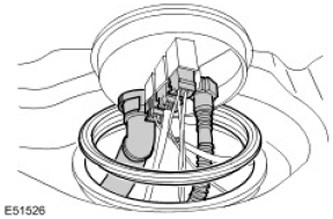

17. Снимите модуль топливного насоса.
- Освободите ленту.
- Освободите регулятор давления топлива.
- Отсоедините 2 топливных магистрали.

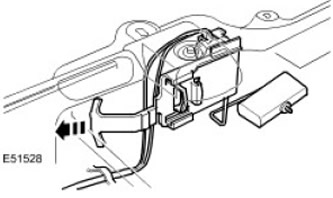

18. Снимите передний датчик уровня топливного бака.
- Освободите провод.
- Освободите зажим.
19. Снимите кронштейн топливного бака.
- Снимите 2 зажима.
- Выверните два болта.
- Снимите пластину крепления.
Установка
Все автомобили
1. Установите кронштейн топливного бака.
- Установите опорную пластину.
- Установите зажимы.
- Затяните болты (момент затяжки 10 Нм).
- Зафиксируйте зажим.
- Закрепите провод.
3. Установите модуль топливного насоса.
- Подсоедините топливопроводы.
- Закрепите лентой.
- Закрепите регулятор давления топлива.
- Очистите контактные поверхности деталей.
- Установите новое уплотнение.
- Состыкуйте 3 электрических разъема.
- Подсоедините питающий топливопровод.
- Присоедините вентиляционную магистраль.
ПРИМЕЧАНИЕ: Выровняйте деталь в соответствии с ее первоначальным положением.
Закрепите фланец доступа модуля топливного насоса.
- Установите хомут.
- Затяните винт (момент затяжки 4 Нм).
6. С посторонней помощью установите топливный бак на домкрат для коробки передач.
7. Поставьте топливный бак на автомобиль.
8. Подсоедините топливопроводы. Закрепите зажимом.
Автомобили с дополнительным отопителем, работающем на топливе
9. Присоедините топливопровод дополнительного ототпителя, работающего на топливе. Закрепите зажимом.
Все автомобили
10. Присоедините вентиляционые магистрали. Закрепите зажимом.
11. Состыкуйте электрический разъем.
12. Закрепите вентиляционную магистраль и топливопровод.
- Закрепите зажимами.
- Установите держатели.
- Установите самоклеющуюся ленту.
14. Установите топливный бак. Затяните болты (момент затяжки 45 Нм).
15. ВНИМАНИЕ: Затягивайте защищенный от неумелого обращения зажим до срыва шестигранной головки.
Присоедините заливную горловину топливного бака. Установите новый зажим.
16. Установите теплозащитный экран топливного бака.
- Затяните болты (момент затяжки 5 Нм).
- Затяните гайки (момент затяжки 3 Нм).
18. Удалите воздух из топливной системы. Для получения дополнительной информации обратитесь к Выпуск воздуха из топливной системы низкого давления (19.50.07)
