Снятие
ПРЕДОСТЕРЕЖЕНИЕ: Автомобиль должен находиться в закрытом от постороннего доступа помещении с хорошей вентиляцией. Вокруг автомобиля необходимо выставить знаки "Не курить! Пары бензина!"
ПРЕДОСТЕРЕЖЕНИЕ: Запрещается иметь при себе сотовый телефон или пользоваться им при работе с любыми деталями, имеющими отношение к топливу, или в непосредственной близости от таких деталей. Имеется опасность возгорания легко воспламеняющихся паров. Несоблюдение этих указаний может привести к травме.
ПРЕДОСТЕРЕЖЕНИЕ: Не курите и не ходите с зажженной сигаретой или открытым огнем любого типа при работе с элементами, имеющими отношение к топливу, или рядом с ними. Имеется опасность возгорания легко воспламеняющихся паров. Несоблюдение этих указаний может привести к травме.
ПРЕДОСТЕРЕЖЕНИЕ: В ходе данной операции неизбежно прольется некоторое количество топлива. Убедитесь, что приняты все необходимые меры по предотвращению возгорания и взрыва.
ПРИМЕЧАНИЕ: Модуль топливного насоса состоит из заднего датчика уровня топлива и регулятора давления топлива. Эти узлы нельзя обслуживать отдельно друг от друга.
1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.
2. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда подпирайте автомобиль специальными подставками.
Поднимите и подоприте автомобиль.
3. Снимите топливный бак. Для получения дополнительной информации обратитесь к Топливный бак (19.55.U1)
4. ВНИМАНИЕ: Перед отсоединением или демонтажом деталей, убедитесь, что вокруг контактных поверхностей и соединений чисто. Во избежание загрязнения системы все открытые соединения закрывайте заглушками.

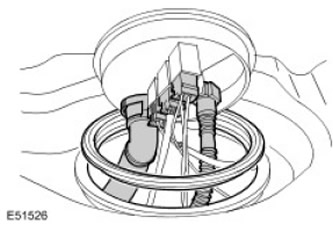

ПРИМЕЧАНИЕ: Запомните, в каком положении стоит деталь.

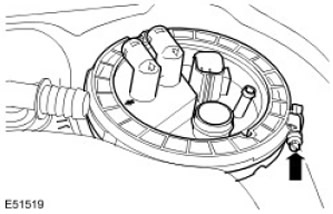

Освободите фланец модуля топливного насоса.
- Отпустите винт.
- Снимите хомут.

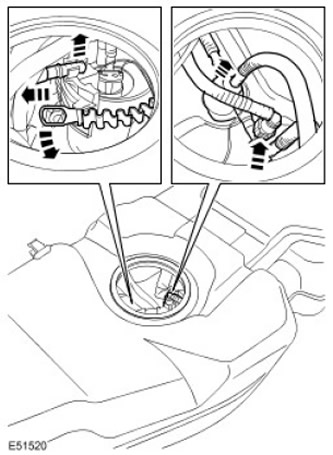

5. Снимите фланец модуля топливного насоса.
- Отсоедините вентиляционную трубку.
- Отсоедините питающий топливопровод.
- Расстыкуйте 3 электрических разъема.
- Снимите и отбракуйте уплотнительное кольцо.

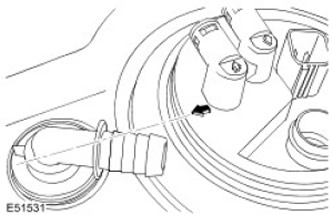

6. Снимите модуль топливного насоса.
- Освободите ленту.
- Освободите регулятор давления топлива.
- Отсоедините 2 топливопровода.
Установка
1. Установите модуль топливного насоса.
- Подсоедините топливопроводы.
- Закрепите лентой.
- Закрепите регулятор давления топлива.
- Очистите контактные поверхности деталей.
- Установите новое уплотнение.
- Состыкуйте 3 электрических разъема.
- Подсоедините питающий топливопровод.
- Происоедините вентиляционную трубку.
ПРИМЕЧАНИЕ: Выровняйте деталь в соответствии с ее прежним положением.
Закрепите фланец модуля топливного насоса.
- Установите хомут.
- Затяните винт (момент затяжки 4 Нм).
4. Установите топливный бак. Для получения дополнительной информации обратитесь к Топливный бак (19.55.U1)
5. Подсоедините провод "массы" к аккумуляторной батарее. Для получения дополнительной информации обратитесь к Спецификация.
