Discovery 3. Модуль топливного насоса двигателя 4.0L




Снятие


ПРЕДОСТЕРЕЖЕНИЕ: Автомобиль должен находиться в закрытом от постороннего доступа помещении с хорошей вентиляцией. Вокруг автомобиля необходимо выставить знаки "Не курить! пары бензина!"

ПРЕДОСТЕРЕЖЕНИЕ: Запрещается иметь при себе сотовый телефон или пользоваться им при работе с любыми деталями, имеющими отношение к топливу, или в непосредственной близости от таких деталей. Имеется опасность возгорания легко воспламеняющихся паров. Несоблюдение этих указаний может привести к травме.

ПРЕДОСТЕРЕЖЕНИЕ: Не курите и не ходите с зажженной сигаретой или открытым огнем любого типа при работе с элементами, имеющими отношение к топливу, или рядом с ними. Имеется опасность возгорания легко воспламеняющихся паров. Несоблюдение этих указаний может привести к травме.

ПРЕДОСТЕРЕЖЕНИЕ: В ходе данной операции неизбежно прольется некоторое количество топлива. Убедитесь, что приняты все необходимые меры по предотвращению возгорания и взрыва.

ПРИМЕЧАНИЕ: Моудль топливного насоса состоит из заднего датчика уровня топливного бака и регулятора давления топлива. Эти две детали не подлежат обслуживанию по отдельности.

1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.

2. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда подпирайте автомобиль специальными подставками.

Поднимите и подоприте автомобиль.

3. Снимите топливный бак. Для получения дополнительной информации обратитесь к Топливный бак (19.55.01)

4. ВНИМАНИЕ: Перед отсоединением или демонтажом деталей, убедитесь, что вокруг контактных поверхностей и соединений чисто. Во избежание загрязнения системы все открытые соединения закрывайте заглушками.

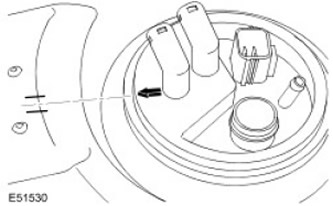

ПРИМЕЧАНИЕ: Запомните, в каком положении стоит деталь.

Освободите фланец доступа модуля топливного насоса.

  • Отпустите винт.
  • Снимите хомут.

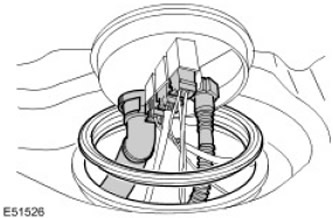

5. Снимите фланец доступа модуля топливного насоса.

  • Отсоедините вентиляционную магистраль.
  • Отсоедините питающий топливопровод.
  • Расстыкуйте 3 электрических разъема.
  • Снимите и отбракуйте уплотнительное кольцо.

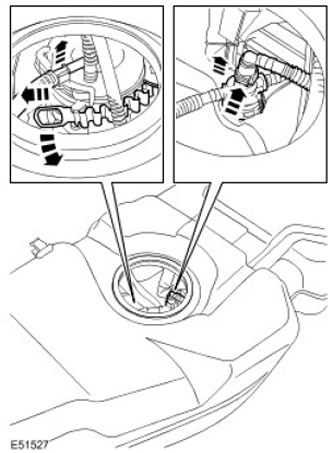

6. Снимите модуль топливного насоса.

  • Освободите ленту.
  • Освободите регулятор давления топлива.
  • Отсоедините 2 топливных магистрали.






Установка


1. Установите модуль топливного насоса.

  • Подсоедините топливопроводы.
  • Закрепите лентой.
  • Закрепите регулятор давления топлива.
2. Установите фланец доступа модуля топливного насоса.

  • Очистите контактные поверхности деталей.
  • Установите новое уплотнение.
  • Состыкуйте 3 электрических разъема.
  • Подсоедините питающий топливопровод.
  • Присоедините вентиляционную магистраль.

3. ВНИМАНИЕ: Убедитесь, что уплотнение установлено правильно.

ПРИМЕЧАНИЕ: Выровняйте деталь в соответствии с ее первоначальным положением.

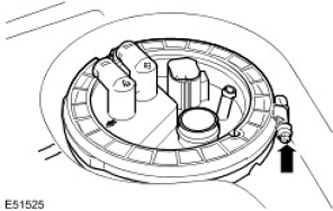

Закрепите фланец доступа модуля топливного насоса.

  • Установите хомут.
  • Затяните винт (момент затяжки 4 Нм).




4. Установите топливный бак. Для получения дополнительной информации обратитесь к Топливный бак (19.55.01)

5. Подсоедините провод "массы" к аккумуляторной батарее. Для получения дополнительной информации обратитесь к Спецификация.
